När standard överluftsdon inte passar på grund av olika omständigheter ex. på ljudkrav, luftflöden eller där en flexibel installation behövs, kan flera av Swegons produkter kombineras för att lösa detta.
Det finns flera lösningar beroende på om installation ska ske genom vägg, tak till tak eller tak till vägg.
Snabbval
Tabellen visar Rw-värde vid olika kombinationer av överluftslösningar där Swegons ljuddämpare, don samt kanaldetaljer ingår.
LUFTFLÖDE - TRYCKFALL - RW-VÄRDE |
|||||||
Kanaldim. | Överluftsdon bestående av GRC och CLA |
Totaltryckfall pt, l/s | Rw = Dn,ew 1 m2 | Dn,ew 10 m2 | |||
5 Pa | 10 Pa | 15 Pa | 20 Pa | dB | |||
100 | 2x GRC 100 + 1x CLA-A 100-500 |
12 | 15 | 18 | 20 | 36 | 46 |
100 | 2x GRC 100 + 1x CLA-A 100-1000 |
12 | 15 | 18 | 20 | 47 | 57 |
100 | 2x GRC 100 + 1x CLA-A 100-1000 + 1x CLA-A 100-500 |
11 | 14 | 17 | 19 | 65 | 75 |
125 | 2x GRC 125 + 1x CLA-A 125-500 |
19 | 24 | 29 | 35 | 32 | 42 |
125 | 2x GRC 125 + 1x CLA-A 125-1000 |
19 | 24 | 29 | 35 | 45 | 55 |
125 | 2x GRC 125 + 1x CLA-A 125-1000 + 1x CLA-A 125-500 |
17 | 22 | 27 | 32 | 55 | 65 |
125 | 2x GRC 125 + 2x CLA-A 125-1000 |
17 | 22 | 27 | 32 | 62 | 72 |
160 | 2x GRC 160 + 1x CLA-A 160-500 |
31 | 40 | 49 | 58 | 27 | 37 |
160 | 2x GRC 160 + 1x CLA-A 160-1000 |
31 | 40 | 49 | 58 | 39 | 49 |
160 | 2x GRC 160 + 2x CLA-A 160-500 |
25 | 35 | 45 | 55 | 41 | 51 |
160 | 2x GRC 160 + 1x CLA-A 160-1000 + 1x CLA-A 160-500 |
25 | 35 | 45 | 55 | 50 | 60 |
160 | 2x GRC 160 + 2x CLA-A 160-1000 |
25 | 35 | 45 | 55 | 55 | 65 |
200 | 2x GRC 200 + 1x CLA-A 200-1000 |
54 | 70 | 85 | 100 | 34 | 44 |
200 | 2x GRC 200 + 1x CLA-A 200-1000 + 1x CLA-A 200-500 |
48 | 65 | 80 | 95 | 45 | 55 |
200 | 2x GRC 200 + 2x CLA-A 200-1000 |
48 | 65 | 80 | 95 | 52 | 62 |
200 | 2x GRC 200 + 1x CLA-A 200-1000 + 2x CLA-A 200-500 |
45 | 60 | 75 | 90 | 55 | 65 |
200 | 2x GRC 200 + 2x CLA-A 200-1000 + 1x CLA-A 200-500 |
45 | 60 | 75 | 90 | 61 | 71 |
250 | 2x GRC 250 + 1x CLA-A 250-1000 |
85 | 115 | 140 | 165 | 27 | 37 |
250 | 2x GRC 250 + 1st CLA-A 250-1000 + 1x CLA-A 250-500 |
80 | 110 | 133 | 155 | 36 | 46 |
250 | 2x GRC 250 + 2x CLA-A 250-1000 |
80 | 110 | 133 | 155 | 43 | 53 |
250 | 2x GRC 250 + 2x CLA-A 250-1000 + 1x CLA-A 250-500 |
75 | 105 | 125 | 145 | 51 | 61 |
250 | 2x GRC 250 + 3x CLA-A 250-1000 |
75 | 105 | 125 | 145 | 57 | 67 |
315 | 2x GRC 315 + 1x CLA-A 315-1000 |
140 | 180 | 220 | 260 | 21 | 31 |
315 | 2x GRC 315 + 2x CLA-A 315-1000 |
125 | 175 | 210 | 245 | 37 | 47 |
Överluftsdon bestående av GRC, CLA och ALS |
|||||||
125 | 2x GRC 160+ALSd 125-160 + 1x CLA-A 125-1000 |
14 | 18 | 22 | 25 | 46 | 56 |
160 | 2x GRC 200+ALSd 160-200 + 1x CLA-A 160-1000 |
23 | 30 | 37 | 45 | 40 | 50 |
Överluftsdon bestående av GRC, CLA och SOTTO |
|||||||
125 | GRC 125 + 1x CLA-A 125-1000 + SOTTO 125 |
15 | 25 | 31 | 36 | 56 | 66 |
160 | GRC 160 + 1x CLA-A 160-1000 + SOTTO 160 |
18 | 30 | 36 | 42 | 51 | 61 |
Alla tabellvärden är teoretiskt beräknade utifrån respektive uppmätt detalj. |
Produkter

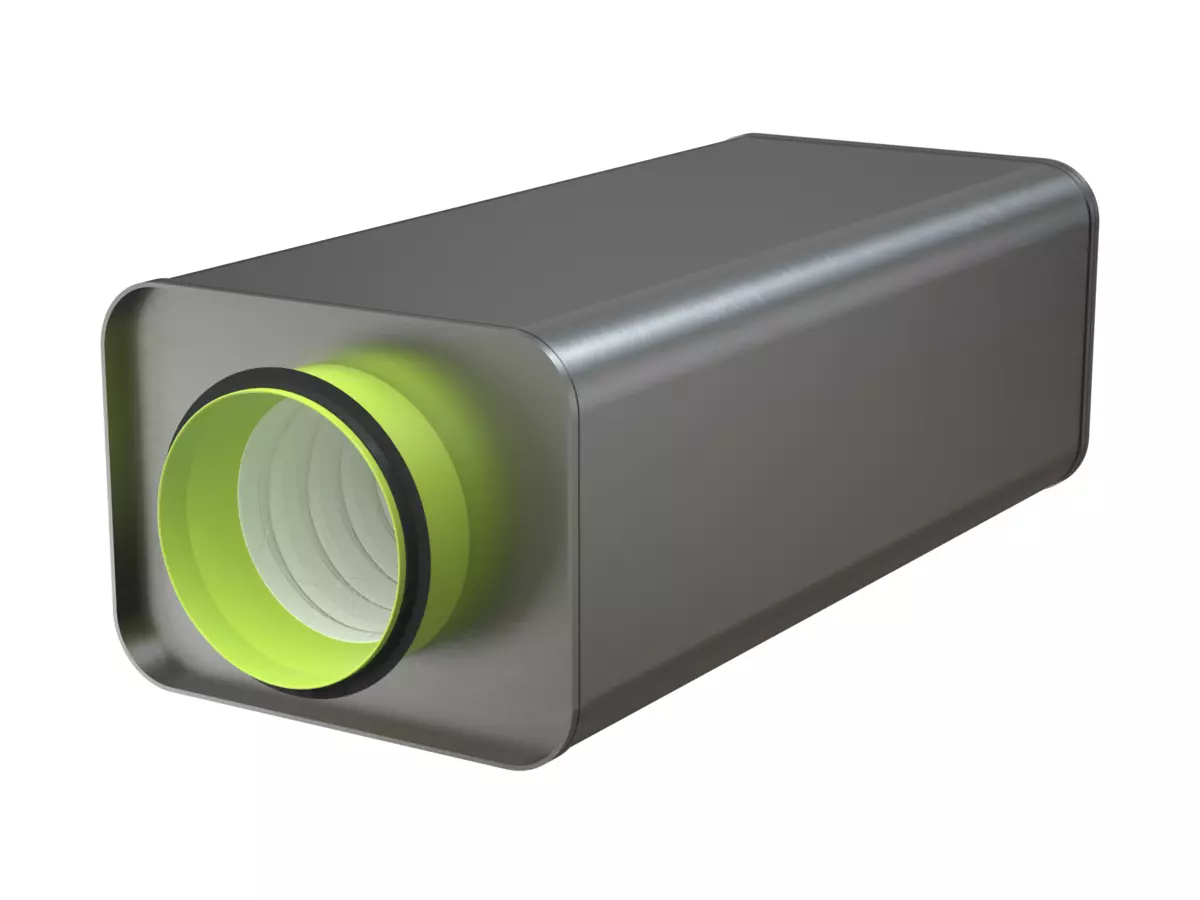

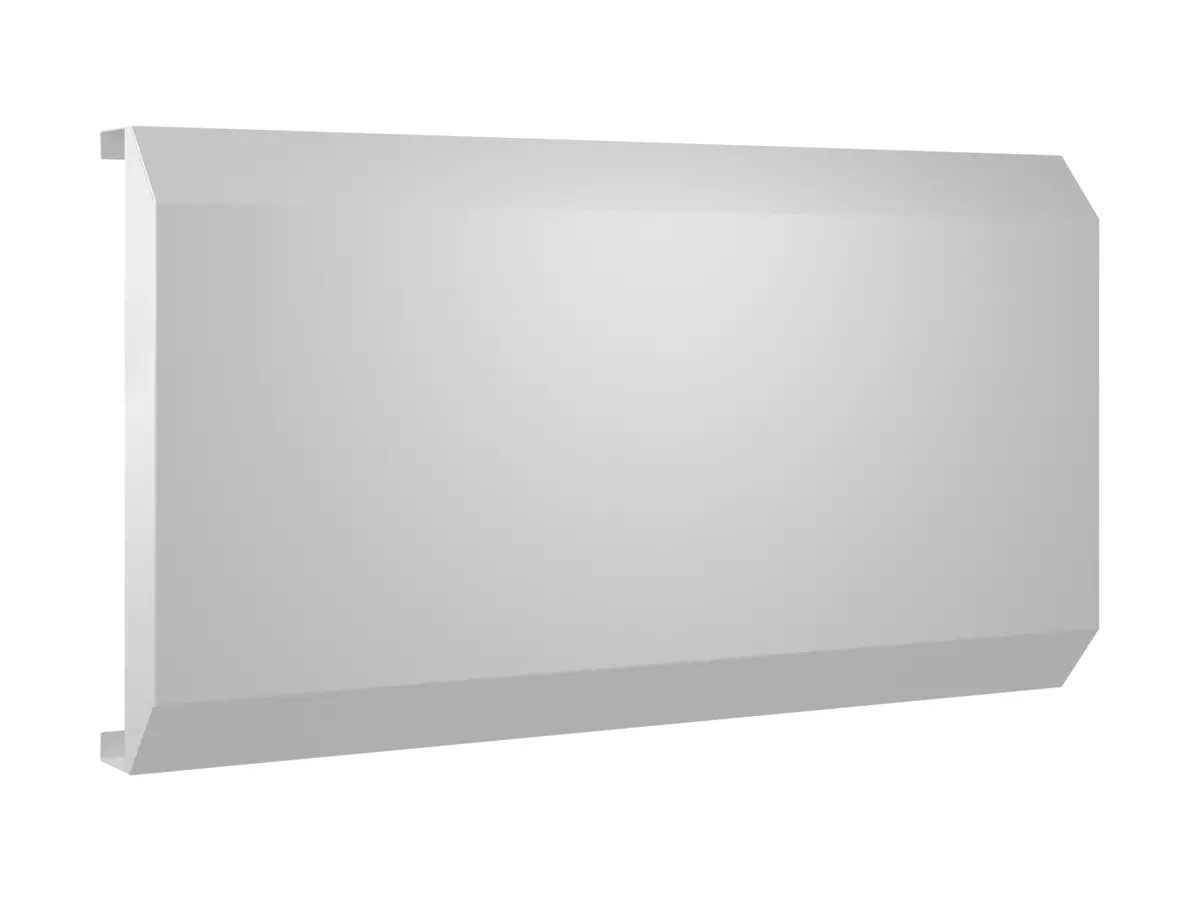

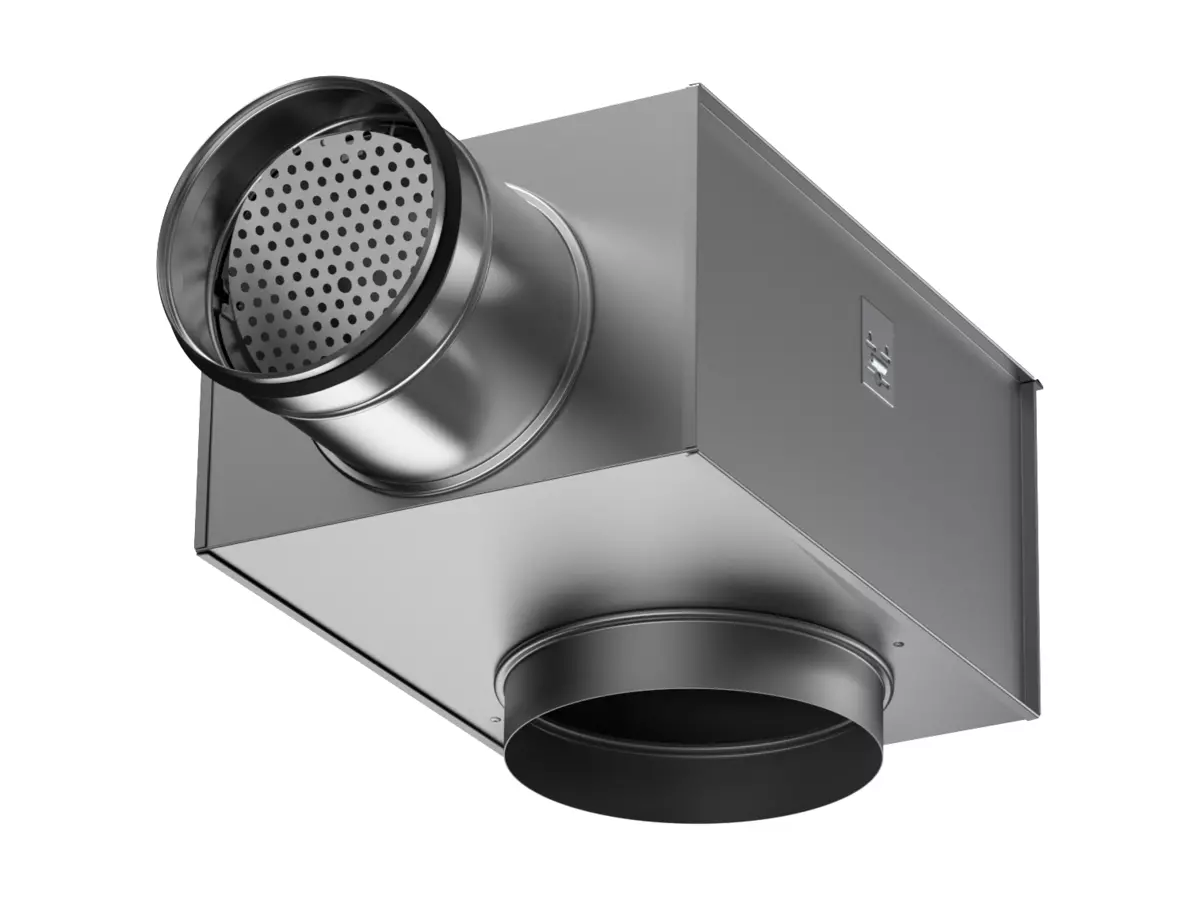

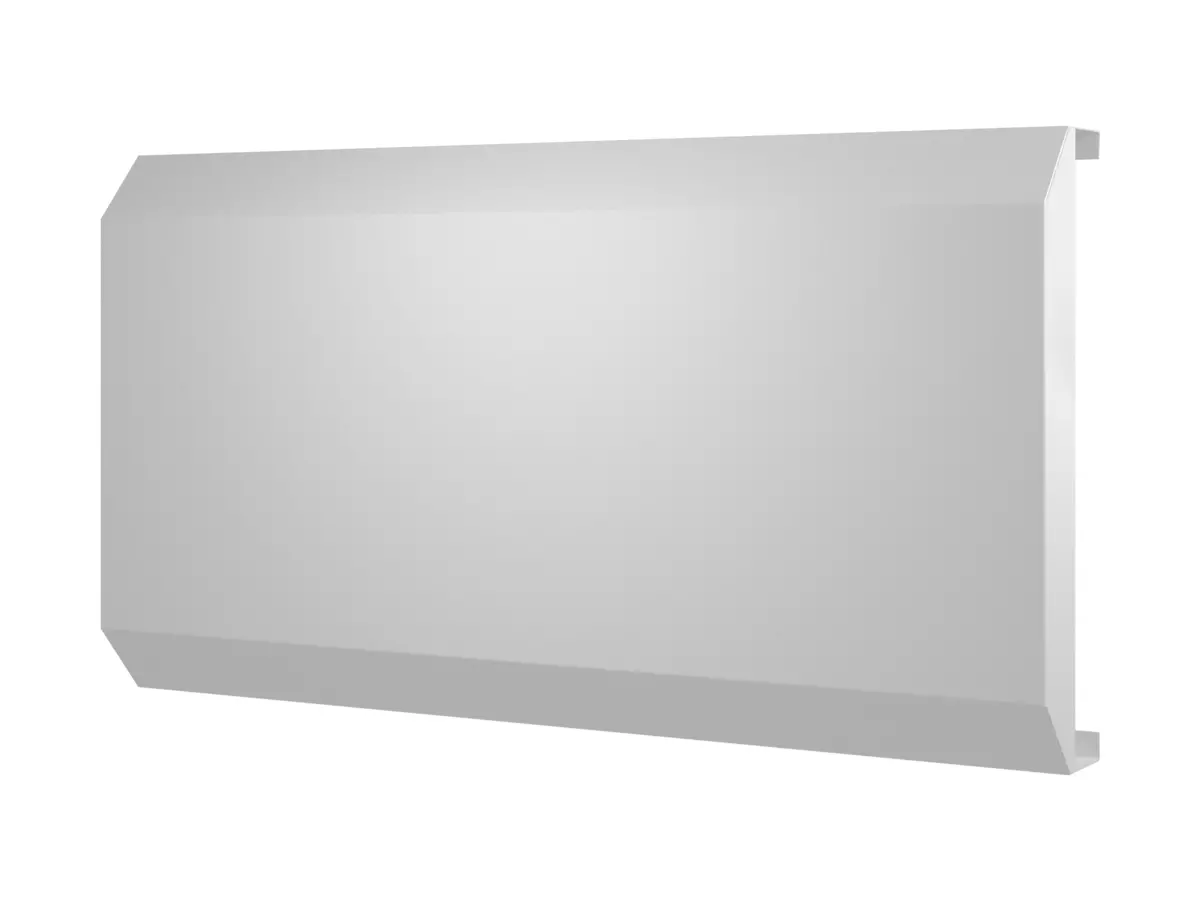

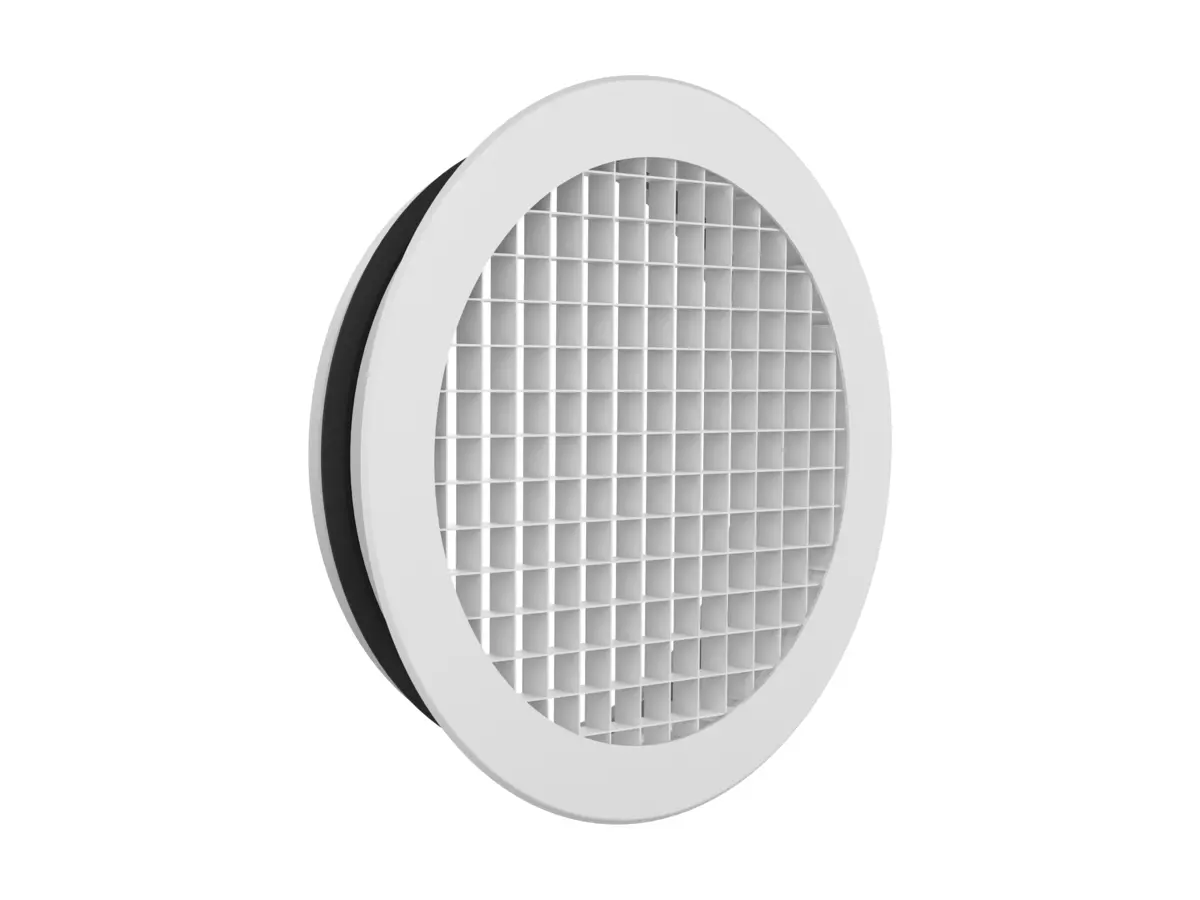

Överluftslösningar enligt snabbvalstabellen består av följande produkter.
Installationsexempel

Överluftsdon bestående av GRC + CLA
Tak till vägg

Överluftsdon bestående av GRC + CLA
Tak till tak

Överluftsdon bestående av GRC + ALS + CLA
Tak till tak

Överluftsdon bestående av GRC + CLA + SOTTO

Vill du veta mer?
Ladda ner broschyren för att veta mer om våra överluftslösningar, och hur du väljer den rätta.
Ladda ner broschyren
