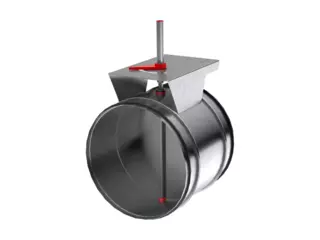

Productview

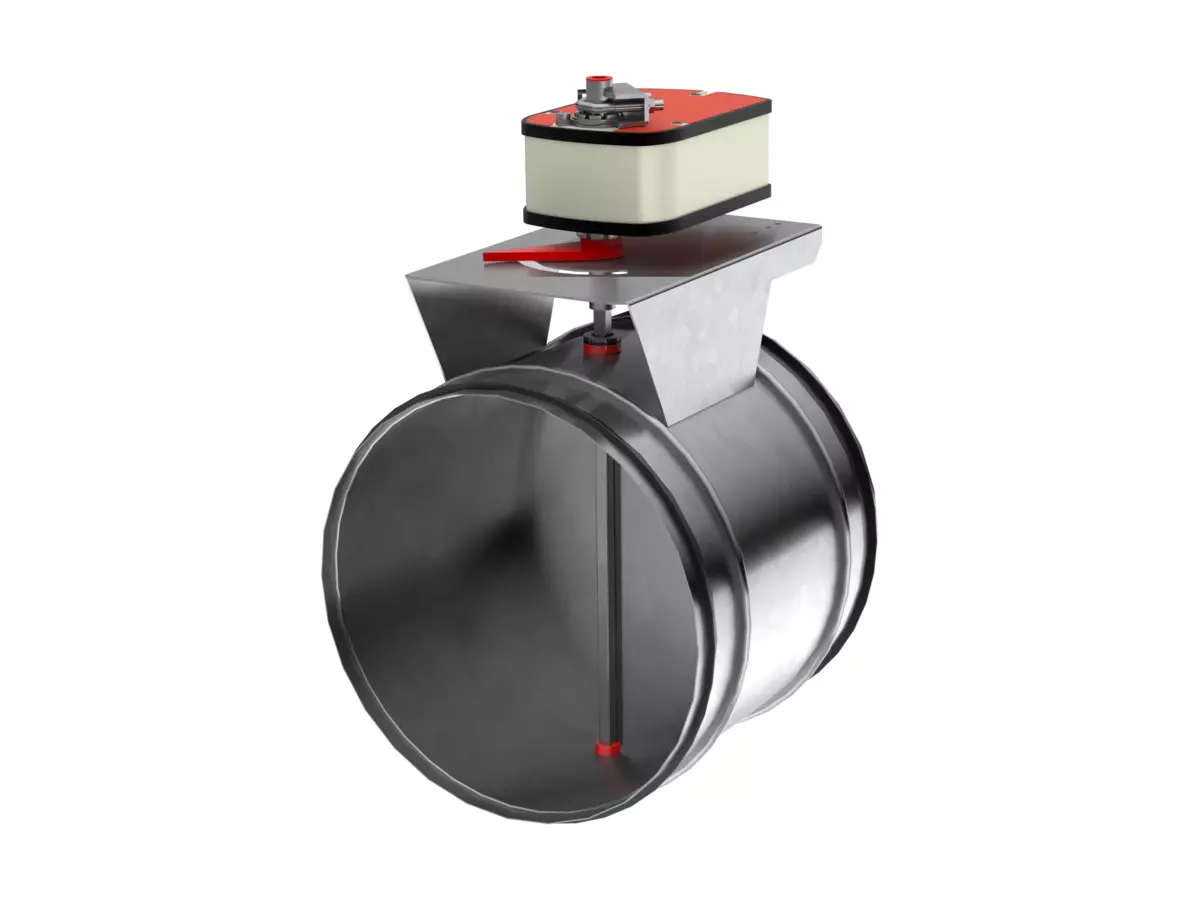

Productview with actuator
TS
Cirkulärt trottelspjäll i täthetsklass 1, 3, 4, avsett för injustering och avstängning
- Täthetsklass 1 används endast som injusteringsspjäll
- Max 2500 Pa i differenstryck över stängt spjäll
- Utförda för tryckklass B
TS är ett cirkulärt trottelspjäll i täthetsklass 1, 3, 4, avsett för injustering och avstängning. Lager av nylon. TS levereras som standard förberett för 50 mm isolering och med motorhylla som är graderad 0 till 90º. Kan även utföras med flänskant 40 mm.
Tillverkas vanligen i förzinkat men finns även i andra material.
- Förzinkat
- Aluzink
- Rostfritt
- Syrafast
UTVÄNDIG KONTROLL
- Kontrollera spjällets hölje och länksystem så att inga yttre skador eller främmande föremål hindrar spjällaxlarnas rörelseförmåga.
- Kontrollera att spjällets axel går att vrida ibåda ändlägena.
- Smörj spjällets länksystem vid behov.
INVÄNDIG KONTROLL VARNING! Spjället innehåller rörliga delar som vid ovarsamhet kan förorsaka klämskador.
- Kontrollera att inga skador eller främmande föremål hindrar spjällbladets rörelseförmåga.
- Kontrollera att spjällbladets tätningar är intakta.
- Går inte invändig kontroll, enl. ovan, att utföra kan spjällets funtion och täthet enbart kontrolleras genom differenstryckmätning över stängt spjäll.
RENGÖRING
- Kravet på rengöring motsvarar de krav som ställs på anläggningen eller anläggningsdelen i övrigt.
- Använd inte lösningsmedel som kan skada tätningar och lager.
- Efter rengöring kontrolleras att inga skador uppkommit på spjället enligt ovan.
VVS AMA QJB.11 Spjäll TS1 av Swegon fabrikat. Tryckklass A. Täthetsklass 1. Utförd i förzinkat. Storlek: 400. Handreglage.
