Rökkontrollspjäll
Rökkontrollspjäll används för att evakuera ut brandgaser genom att öppna eller stänga och skapa ett brandmotstånd.
Hur fungerar ett rökkontrollspjäll?
Ett rökkontrollspjäll är en viktig del av brandskyddssystemet och används för att styra rökspridningen vid brand. Det fungerar genom att antingen stoppa (stänga) eller släppa igenom (öppna) röken och på så sätt styra röken i fastigheten för att skydda utrymningsvägar, minska rökutveckling i vissa zoner och underlätta räddningsinsatser.
Ett rökkontrollspjäll har två definierade säkerhetslägen: öppet och stängt. Spjället får inte vara försett med en temperatursäkring som automatiskt stänger det vid brand. Dessutom får spjället inte ändra bladets position vid strömbortfall och ska därför inte ha någon fjäderretur.
CE-märkt produkt
Rökkontrollspjäll (även kallat brandgaskontrollspjäll) är en CE-godkänd produkt enligt den harmoniserade standarden EN 12101-8. För att CE-märkningen skall vara gällande måste också spjällets installation i byggnaden vara gjord enligt tillverkarens montageanvisning. Därav blir tillverkarens alla angivna montagemöjligheter en mycket stor fördel för installatören då det skapar frihet och flexibilitet när produkten monteras. Ett annat krav för att upprätthålla CE-märkningen är funktionsprovning av spjället med ett lägsta intervall enligt produktstandard en gång i halvåret.
Tryckskillnadssystem PDS

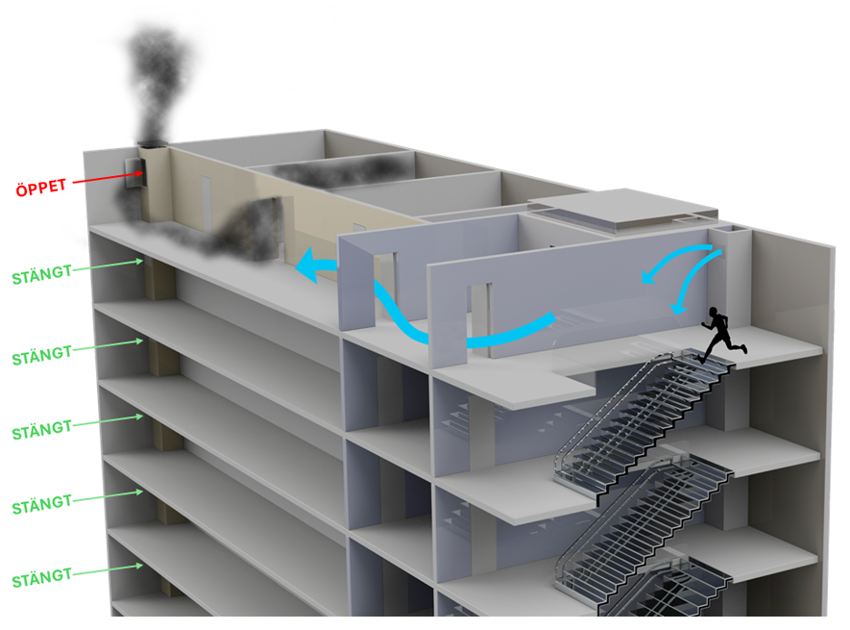

Ett exempel där rökkontrollspjäll används är i ett tryckskillnadssystem även kallat PDS, (pressure differential system).
I denna typ av system kan utrymningsvägar säkras genom att aktivt styra hur röken evakueras från byggnaden vid brand med hjälp av fläktar och trycksättning med frisk luft. Detta för att skapa säkra utrymningsvägar och hjälpa räddningstjänsten. I detta exempel finns en individuell larmpunkt (rökdetektor) på varje våningsplan som försätter spjället (tillhörande samma våningsplan) i öppet läge och startar fläktar. Övriga våningsplan med tillhörande spjäll som också betjänas av det gemensamma schaktet hålls stängda med intakt brandmotstånd.
Olika rökkontrollspjäll ger olika klassificeringar

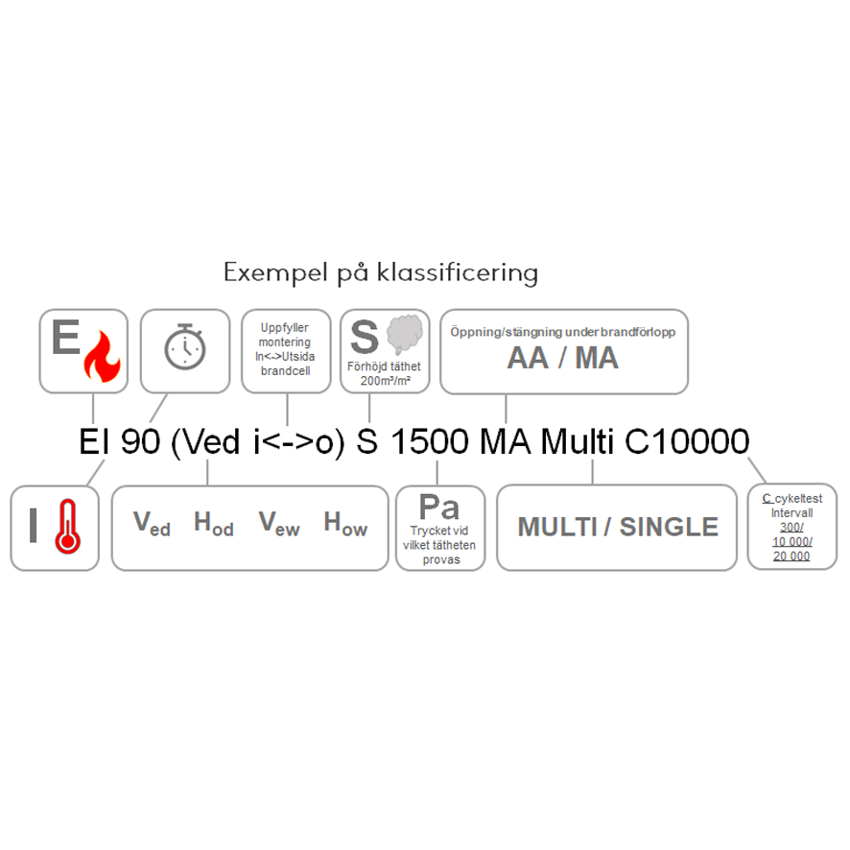

Rökkontrollspjäll skall uppfylla samma brandmotstånd eller högre som brandcellsgränsen den skall monteras i. Genom en gemensam terminologi, kan man identifiera brandmotstånd hos respektive byggnadsdel och rökkontrollspjäll, E, EI samt minuter. Spjället har två säkerhetslägen varav det öppna läget klassificeras med t.ex. AA eller MA samt med vilka temperaturer som spjället provas vid, Multi eller Single (som betjänar flera eller en brandcell).
E = krav på integritet uppfyllt​
Eyy = krav på integritet uppfyllt upp till angiven temperatur (yy)​
EI = krav på integritet och isolering uppfyllda​
ExxS = krav på integritet och förhöjd brandgastäthet uppfyllda under angiven tid i minuter (xx)​
EyyxxS = krav på integritet och förhöjd brandgastäthet uppfyllda under angiven tid i minuter (xx) uppfyllt upp till angiven temperatur (yy)​
EIxxS = krav på integritet, isolering och höjd brandgastäthet uppfyllda under angiven tid i minuter (xx)​
i ->o = godkänt för montage i brandrummet​
o->i = godkänt för montage utanför brandrummet​
i<->o = uppfyller båda montagefallen​
Vew =godkänt för montage i eller mot vertikal byggnadsdel (vägg)​
ved = godkänt för montage i eller mot vertikalt schakt​
Hod = godkänt för montage i eller mot horisontellt schakt​
AA = Automatisk Aktivering av spjället till säkerhetsläge inom en minut​
MA = Manuell Aktivering av spjället till öppet/stängt under 26 minuter​
Multi = Kan betjäna flertalet brandceller (Upp till 1200°C) ​
Single = Betjänar endast en brandcell E600 (600°C)
