Brandspjäll
Brandspjäll är en viktig del av det ventilationstekniska brandskyddet och används för att begränsa spridningen av brand och rök via ventilationskanaler. De installeras där ventilationskanaler passerar genom brandcellsgränser och är konstruerade för att stängas automatiskt vid brand. På så sätt bidrar brandspjällen till att upprätthålla brandcellernas integritet och fördröja spridningen av brandgaser mellan olika delar av byggnaden.
Hur fungerar brandspjäll?
Vid brand stängs ett motoriserat brandspjäll automatiskt av en temperaturhöjning i dess närhet genom en inbyggd temperatursäkring som löser ut vid 72°C. För att också stänga inne de kalla brandgaserna krävs det rökdetektorer i fastigheten som aktiverar brandspjällsstyrningen att stänga brandspjällen vid detektering av rök. Styrningen gör spjällets motor strömlöst som i sin tur stänger med den lagrade rörelseenergin i motorns fjäderretur. Det finns även brandspjäll utrustade med enbart smältsäkring utan motor. Dessa kan inte skydda mot kalla brandgaser.
CE-märkt produkt
Brandspjäll är sedan 2013 en CE-godkänd produkt enligt den harmoniserade standarden EN 15650. För att CE-märkningen skall vara gällande måste också spjällets installation i byggnaden vara gjord enligt tillverkarens montageanvisning. Därav blir tillverkarens alla angivna montagemöjligheter en mycket stor fördel för installatören då det skapar frihet och flexibilitet när produkten monteras. Ett annat krav för att upprätthålla CE-märkningen är funktionsprovning av spjället med ett lägsta intervall enligt produktstandard en gång i halvåret. I Sverige är en vanligt förekommande branschstandard var 48:e timme som ökar tillförlitligheten.
​
Installation av brandspjäll
Installation av brandspjäll utförs vanligtvis av ventilationsentreprenörer, i enlighet med tillverkarens montageanvisningar och gällande byggnormer.

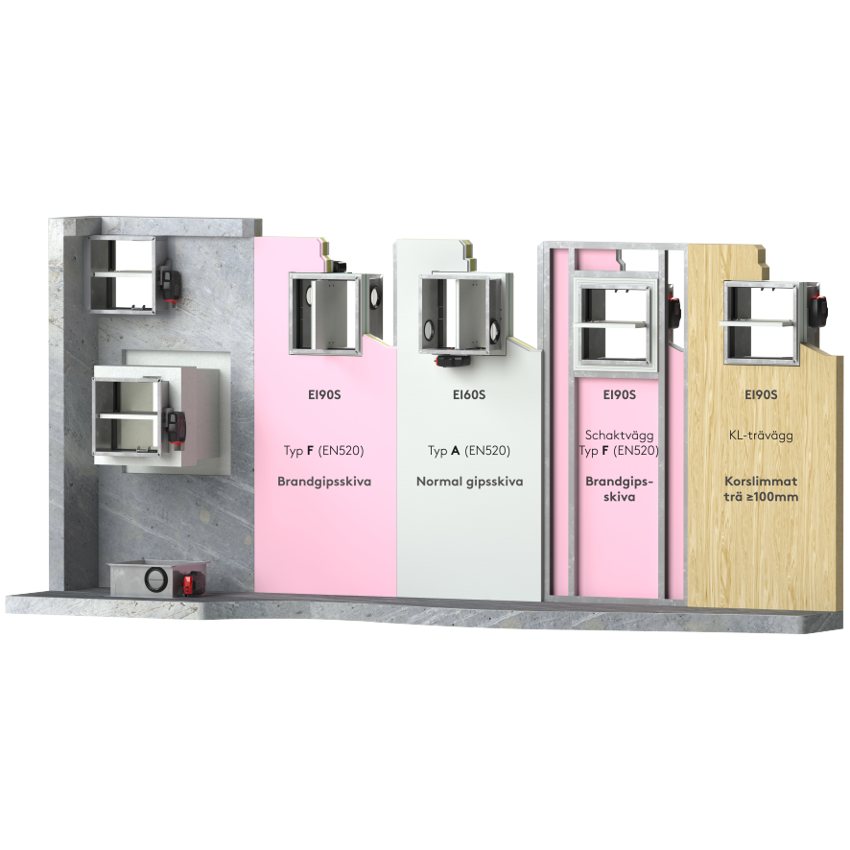

Unika brandprovningar, konstruktioner och placeringar blir avgörande för ett CE-godkännande utöver brandprovningar som sker i standardiserade konstruktioner enligt EN 1366-2 t.ex. betongvägg-/golv och gipsvägg med typ F skiva enligt EN 520.
Exempel på ej standardiserade brandprovningar som kräver unika tester:
Standardiserade installationsmått för brandspjäll
För installation av brandspjäll finns det standardiserade mått mellan spjäll 200 mm och mellan spjäll till angränsande byggnadsdel 75 mm.
Genom att utföra unika brandprovningar kan man erhålla mindre mått mellan spjäll och mellan spjäll till angränsande byggnadsdel än vad standarden kräver.
Olika brandspjäll ger olika klassificeringar

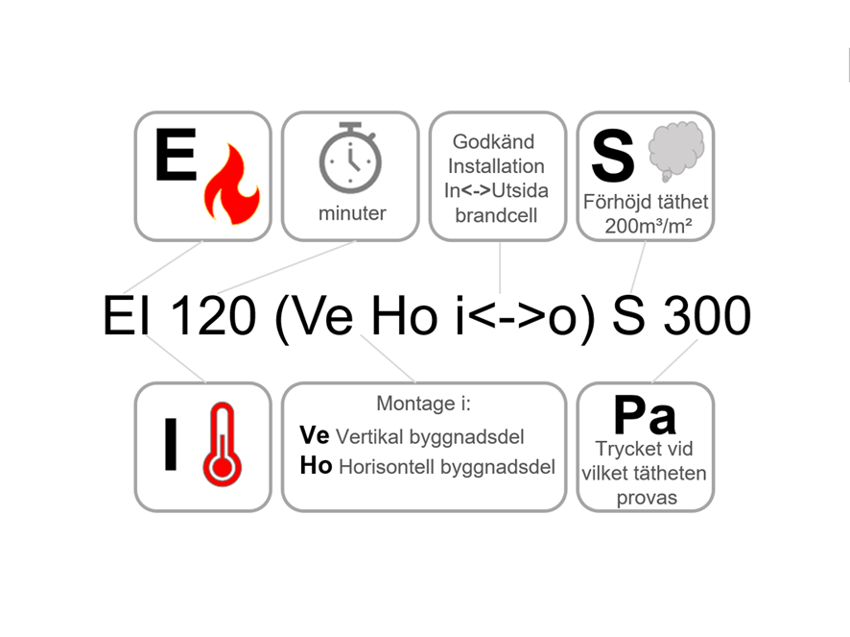

Brandspjäll skall uppfylla samma brandmotstånd eller högre som brandcellsgränsen den skall monteras i. Genom en gemensam terminologi, kan man identifiera brandmotstånd hos respektive byggnadsdel och brandspjäll, E, EI samt minuter (30, 60, 90, 120, 240).
Ett brandspjäll som endast uppfyller E kallas i Sverige för brandgasspjäll och begränsar lågor och rökspridning men tar inte hänsyn till värmeledning genom spjället. Ett spjäll klassificerat EI begränsar, förutom lågor och rökspridning, också värmeledningen genom spjället och kallas vanligtvis brand-/brandgasspjäll.
Brandspjäll ska alltid vara utrustade med termisk säkring enligt produktstandarden. Brandspjäll är CE-märkta enligt byggproduktförordningen och standarden EN15650, provade enligt EN1366-2, samt klassificerade enligt EN13501-3 i följande klasser:​
E = krav på integritet uppfyllt (Brandgasspjäll)​
EI = krav på integritet och isolering uppfyllda (Brand/Brandgasspjäll)​
ExxS = krav på integritet och förhöjd brandgastäthet uppfyllda​
EIxxS = krav på integritet, isolering och höjd brandgastäthet uppfyllda​
i ->o = godkänt för montage i brandrummet​
o->i = godkänt för montage utanför brandrummet​
i<->o = uppfyller båda montagefallen​
ve = godkänt för montage i eller mot vertikal byggnadsdel (vägg)​
ho = godkänt för montage i eller mot horisontell byggnadsdel (bjälklag)
Beakta att installationer i olika material och konstruktioner samt placeringar ofta skiljer mellan spjälltillverkare beroende på antal brandprovningar man valt att göra.
Översikt klassificeringar och installationsmöjligheter

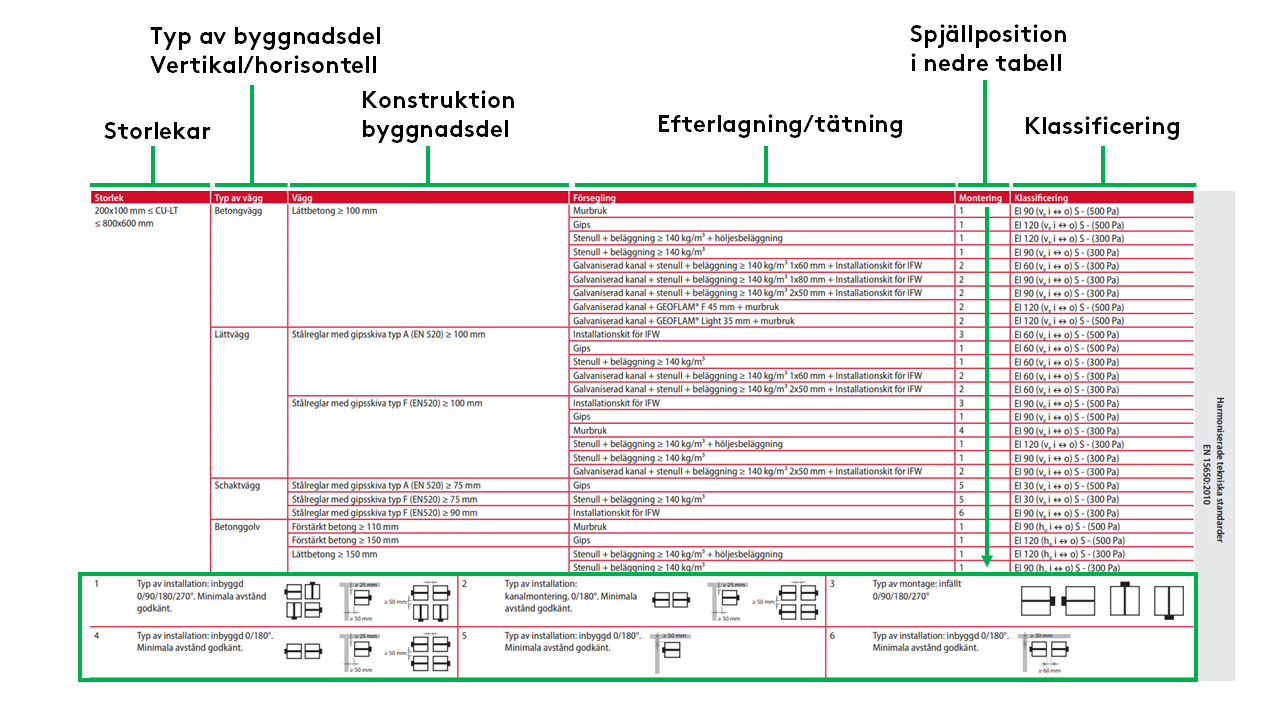

För att enkelt få en översikt av alla klassificeringar och installationsmöjligheter kan prestandadeklarationen (DoP) enkelt användas för respektive produkt. Med DoP exemplet nedan från CU-LT spjället kan du enkelt läsa ut klassificering för respektive installation. Prestandadeklarationen finns i början på varje produktmanual.
