Product view

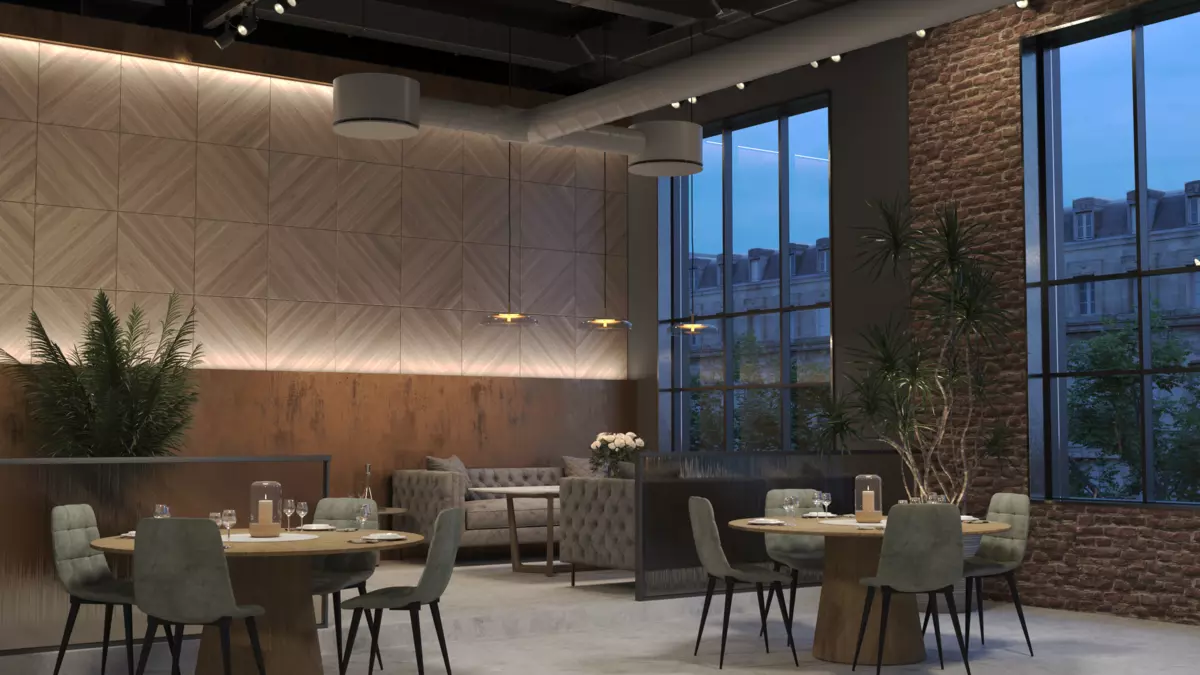

Product in context
3-way distribution pattern when using the accessory SECTOR
KITE Free
Cirkulärt takdon för frihängande montage
- Anpassad för lokaler utan undertak
- Låg bygghöjd
- Avskärmningsbar spridningsbild med tillbehör SECTOR
- Slät operforerad spridardel
- Fast sidospalt
- Fördelningsplåt kan vid behov demonteras för frånluftssystem, åtgärdas enkelt i samband med montering/injustering
- Demonterbart spjäll
- Rensbart
- Snabb och enkel installation och injustering med den fjäderbelastade Quick Access-spridardelen
- Standardfärg Vit RAL 9003
- 5 alternativa standardfärger
- Andra färger på förfrågan
Tilluftsdonet består av en cirkulär anslutningslåda och en demonterbar spridardel. Spridardelen har fast spalthöjd. Anslutningslådan innehåller demonterbart injusteringsspjäll, fast mätuttag samt ljudabsorbent med förstärkt ytskikt, brandklassad B-s1,d0 enligt EN ISO 11925-2.
Anslutningslådan är utförd i förzinkad stålplåt, underplattan i stålplåt. Hela donet är pulverlackerat.
- Standardfärg:
- RAL 9003, signal white, gloss 40
- Alternativa standardfärger:
- RAL 9006, white aluminium, gloss 80
- RAL 9007, grey aluminium, gloss 80
- RAL 9010, pure white, gloss 40
- RAL 9005, jet black, gloss 35
- RAL 7037, dusty grey, gloss 30
- Olackerat och andra färgkulörer på förfrågan
Exempel på beskrivningstext enligt VVS AMA: QMC
Swegons kompletta cirkulära spaltdon typ KITE Free för synligt montage i tak innehållandes följande funktioner:
- Komplett rund lackerad enhet.
- Demonterbart injusteringsspjäll med låsbart reglage.
- Mätfunktion med lågt metodfel.
- Invändig ljudabsorbent med fibersäkert ytskikt.
- Möjlighet att ändra spridningsbild med tillbehör SECTOR.
- Fördelningsplåt kan demonteras för frånluftsutförande.
- Rensbart.
- Pulverlackerad vit, RAL 9003/NCS S 0500-N.
Storlek: KITE Fa bbb xx st
Tillbehör
Avskärmning: SECTOR KITE F aaa xx st
LUFTFLÖDE - LJUDTRYCK RUM (Lp10A) *) | ||||||
KITE Free Storlek | 25 dB(A) | 30 dB(A) | 35 dB(A) | |||
l/s | m3/h | l/s | m3/h | l/s | m3/h | |
125 | 53 | 191 | 64 | 230 | 76 | 274 |
160 | 74 | 266 | 88 | 317 | 105 | 378 |
200 | 105 | 378 | 128 | 461 | 156 | 562 |
250 | 136 | 490 | 162 | 583 | 193 | 695 |
315 | 181 | 652 | 216 | 778 | 258 | 929 |
Data redovisas för öppet spjäll. Produktens hela arbetsområde gällande tryck, flöde och ljud framgår av dimensioneringsdiagrammen. *) Lp10A = Ljudtryck inkl. A-filter med 4 dB rumsdämpning och 10 m² rumsabsorptionsarea. |
Filtrera
Omfattande detaljerad produktinformation för bästa urval och integration i projektdesign
Installation, drift och underhåll samt säkerhetsinformation.
Våra produkter och tjänster presenterade i ett lättåtkomligt format
Deklarationer och certifikat m m.
Elscheman och hydraliska scheman m m.
Dokument | Artikel | Dokumenttyp | Datum | Ladda ner |
---|---|---|---|---|
För frihängande montage - Stilren design med enkelt handhavande (pdf 1.65MB) | KITE Free | Broschyr | 2022-07-11 | |
Cirkulärt takdon för frihängande montage (pdf 4.79MB) | KITE Free a | Teknisk katalog | 2023-03-07 | |
Montering, injustering, skötsel (pdf 5.28MB) | KITE Free a | IOM-manual | 2023-03-07 | |
Byggvarudeklaration (pdf 151.58kB) | KITE Free a | Kvalitetsdokument | 2022-07-11 | |
Nanointyg, luftdon (pdf 2.03MB) | Luftdon | Kvalitetsdokument | 2019-01-16 | |
Injusteringsguide - Luftdon, VAV/CAV - & injusteringsspjäll (pdf 7.64MB) | Luftdon, VAV/CAV - & injusteringsspjäll | IOM-manual | 2025-02-27 | |
Overview - Luftdon (pdf 4.22MB) | Luftdon | Broschyr | 2025-02-21 | |
Produktredovisning - Luftdon & spjäll (pdf 244.9kB) | Luftdon & spjäll | Broschyr | 2021-10-14 |
