Byggnad och styrlösning i detalj
För att undersöka hur olika ventilations- och kylsystem påverkar energiprestanda och miljöpåverkan har vi gjort detaljerade beräkningar i IDA ICE (ESBO) på en fiktiv kontorsfastighet. I analysen jämförs konstantflöde, variabelflöde och behovsstyrda system samt luft- och vattenburen kyla. Resultatet visar tydligt hur valet av system påverkar både energianvändning och koldioxidutsläpp i drift.

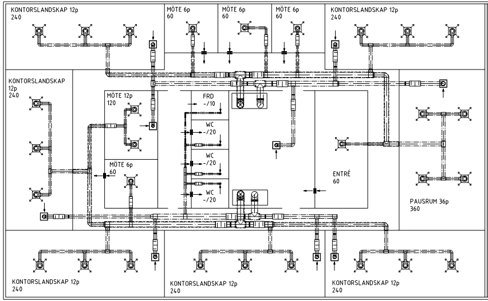

Byggnad i detalj
Kontor: Nybyggnation, 5500 m2, 4 våningar, Stockholm.
Värme: Fjärrvärme, radiatorer.
Kyla: Vätskekylaggregat.​
Luftbehandlingsaggregat: 2 st.​
Fönster: U=0,7, G=0,3, invändig solavskärmning.​
Kontorstider: 06-19, mån-fre (drifttid aggregat).​
​Närvaro​
- Kontor: 90 % - personbelastning 50 %.​
- Konferensrum: 50 % - personbelastning 75 %.​
Luftflöden​
- Luftburet: 10-25 l/s och person.​
- Vattenburet: 10 l/s och person.​​
Börvärden​
- Tilluft: Utekompenserad tilluftsreglering.​
- Rum: Kyla 24C°/värme 22C°.
Styrlösningar i detalj
Konstantflöde​
- Konstantflöde i alla rum (förutom konferensrum vid luftburen kyla*).
- Rumsregulatorer uppkopplade till DUC för övervakning.​
​Variabelflöde​
- Variabelflöde i kontor, konferens- och lunchrum.​
- Luftflödet regleras mellan min. och maxflöde.​
- Rumsregulator reglerar värme, kyla och luftkvalitet och är uppkopplade till DUC för övervakning.​
Behovsstyrt​
- Behovsstyrt luftflöde i kontor, konferens- och lunchrum ​
- Luftflödet regleras mellan min, närvaro och maxflöde​
- Trådlös kommunikation (WISE) övervakar och reglerar värme, kyla och luftkvalitet​
​*För att möta BBRs krav för nybyggnation (primärenergital 70 kWh/kvm år) behöver konferensrum variabelflöde.​
Databaser och källor
Energikostnad​
- Snittkostnad under 2023.​
- El: EUROSTAT.​
- Fjärrvärme: medelvärde från 5 svenska leverantörer​​.​
​CO2-utsläpp​
- El: Carbon Footprint LTD (www.carbonfootprint.com)​.​
- Fjärrvärme: Värmemarknadskommittén (VMK)​.​
​Andra källor​​
