REACT Paragon Wall

REACT Paragon Wall är en komfortmodul framtagen främst för hotell och vårdrum, där höga krav ställs på komfort, låg ljudnivå och en diskret installation.

Tack vare ett optimerat kyl-/värmebatteri levererar REACT Paragon Wall hög kyl- och värmekapacitet redan vid låga luftflöden och tryckfall. Den kompakta designen minimerar utrymmesbehovet och passar utmärkt för installation i rummets bakkant.

På produktens baksida justeras tilluftsflödet med Flow Control som är motordriven. Reglaget visar samtidigt produktens aktuella k-faktor, vilket förenklar injustering och verifiering av inställt luftflöde.

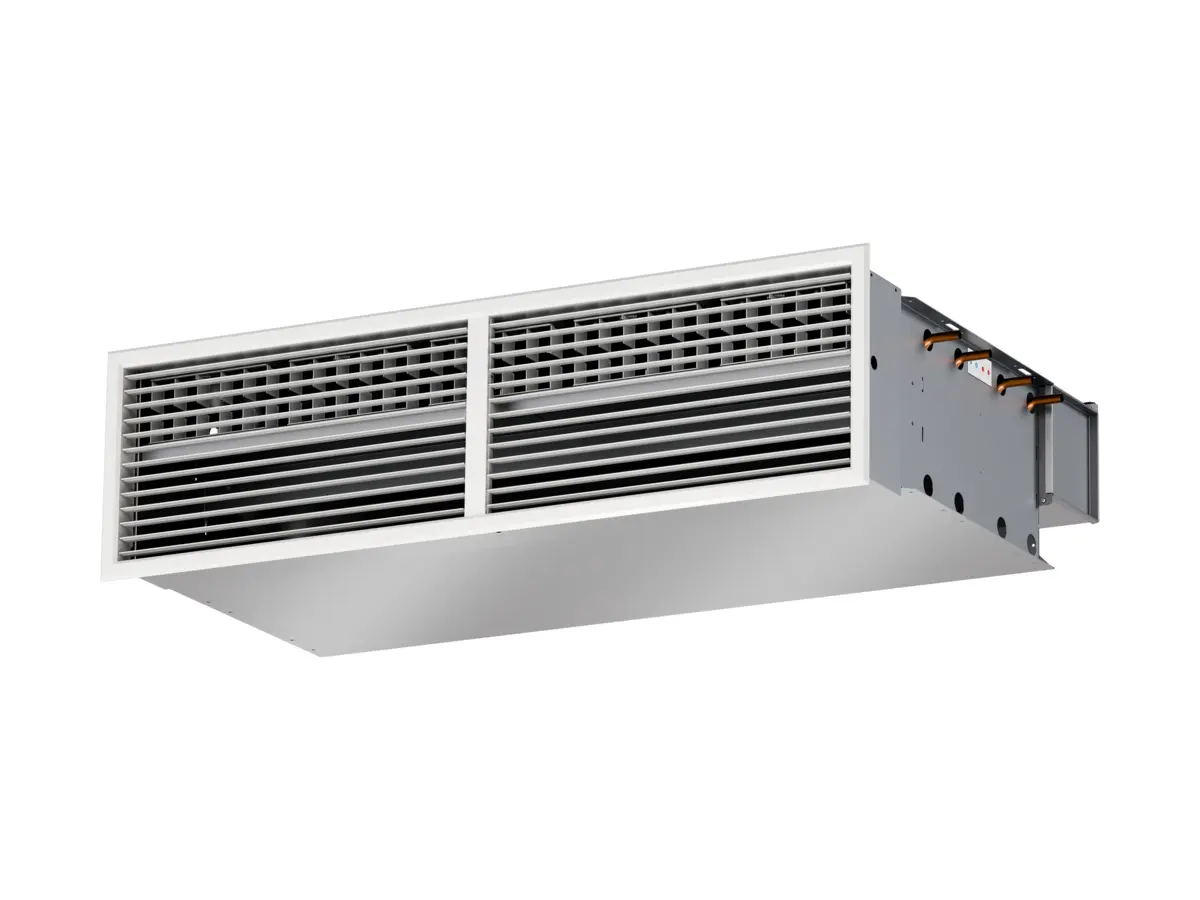

Justerbart tillopps- och returgaller
Det justerbara tillopps- och returgallret säkerställer en ren och väl anpassad övergång mot vägg. Gallret har en justermån på ±20 mm och fästs enkelt med skruv för ett stabilt och säkert montage.

Lätt och servicevänlig
REACT Paragon Wall har samtliga styrkomponenter och servicepunkter samlade på produktens baksida. Det möjliggör enkel åtkomst från exempelvis en korridor, så att service kan utföras utan att gå in i rummet.

Tyst och effektiv

• Hög induktion säkerställer utmärkt luftkvalitet och komfort.
• Lågt tryckfall minskar fläktenergin.
• Tyst och lämplig för ljudkänsliga miljöer.

Hållbar som standard

• Produkten innehåller stål med minst 75 % återvunnet material.

Storlekar och varianter
Produkten finns i tre längder: 800, 1100 och 1400 mm.

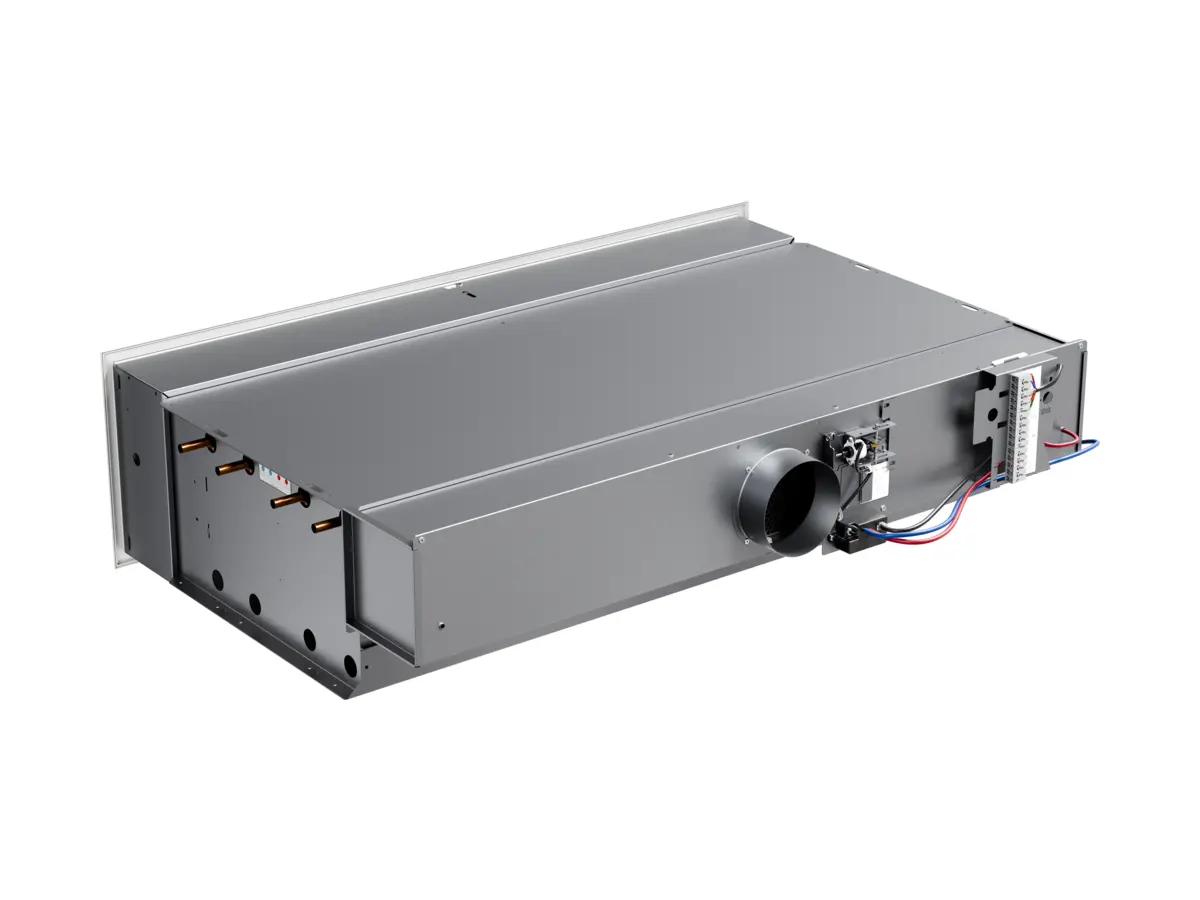

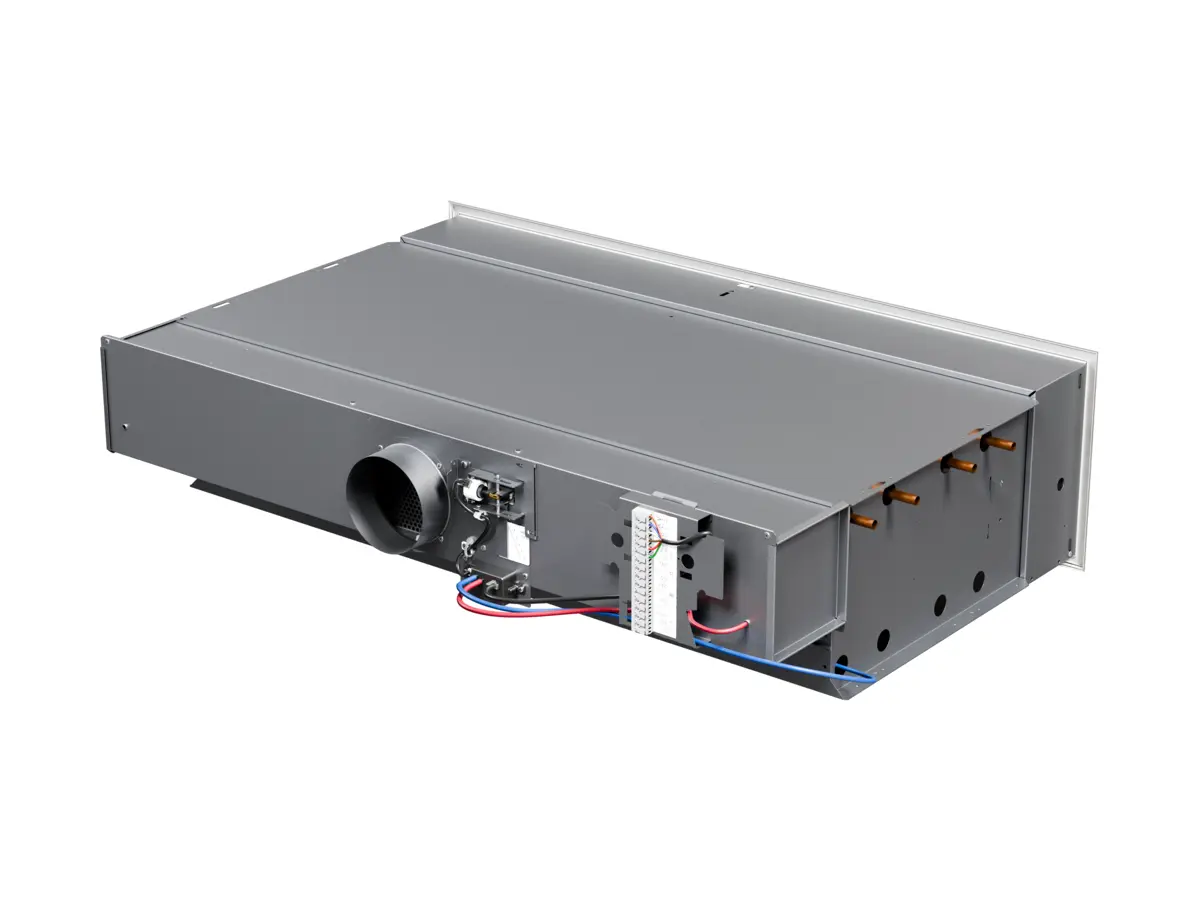

Valbara vattenanslutningar på höger sida eller vänster sida ger stor flexibilitet vid både projektering och installation. Anslutningarnas placering kan anpassas efter rördragning, tillgängligt installationsutrymme och rummets utformning.

REACT Paragon Wall är utrustad med integrerat ställdon för justering av luftflödet och är enkel att integrera i externa fastighetsstyrsystem.

Detta säkerställer:

• Optimal komfort i varje rum eller zon.
• Lägre energianvändning.
• Flexibel integration med BMS- och rumsreglersystem.
• Framtidssäker och flexibel drift.

Flow Control
REACT Paragon Wall har ett integrerat spjäll med ställdon som kontinuerligt reglerar luftflödet och säkerställer rätt luftvolym. Regleringen är tryckoberoende och kompenserar automatiskt för tryckvariationer i kanalsystemet.

Eftersom luftflödet regleras internt i produkten, i stället för med ett traditionellt spjäll placerat före produkten, bibehålls det tillgängliga drivtrycket.

Därmed påverkas inte produktens luftinblandning, kyl och värmekapacitet eller övriga funktion negativt av tryckförluster i ett externt spjäll.

Anti-Draught Control (ADC)
Anti-Draft Control (ADC) gör det möjligt att rikta och fördela tilluften för att minska risken för drag i vistelsezonen.

REACT Paragon Wall är utrustad med både horisontella och vertikala ADC-lameller, vilket ger stor flexibilitet att anpassa spridningsbilden efter rummets utformning och aktuella förutsättningar.

• REACT Paragon Wall är tillverkad av återvunnet och förnybart producerat galvaniserat stål (förzinkat).
• Gallret går att beställa i flera färger.
• Standardfärg:
  • RAL 9003 Signal white, gloss 30
• Alternativa standardfärger:
  • RAL 7037 Dusty grey, gloss 30
  • RAL 9010 Pure white, gloss 30
  • RAL 9005 Jet black, gloss 30
  • RAL 9006 White aluminium, gloss 70
  • RAL 9007 Grey aluminium, gloss 70

REACT Paragon Wall levereras med 4 fästen för upphängning och självgängande skruvar, separat bipackade med varje produkt. De förborrade hålen i fästena förenklar fastsättningen.

Montagefästena är utformade så att de kan vridas i valfri riktning beroende på valt upphängningssystem. Vid inåtvänd position möjliggör fästena enkel installation med montageband. Vid utåtvänd position är fästena optimerade för upphängning med M8-gängstänger.

Montageband och gängstänger ingår inte i leveransen. Gängstång, montagedetalj SYST MS M8 beställs separat.

Exempel på beskrivningstext enligt VVS AMA.

PCT.312 Kanalanslutna kylbafflar.
PTD.4 Kanalanslutna rumsapparater för värmning och kylning.

KB XX

Komfortmodul REACT Paragon Wall med integrerat tilluftsspjäll. Avsedd för bakkantsmontage i tak/vägg med följande funktioner:

• Vattenburen kyla.
• Vattenburen värme alt. elvärme.
• Ventilation.
• Komfortsäkring ADC med ställbar funktion ±30 grader.
• Kanalanslutning Ø125 mm.
• Inbyggd cirkulationsluftöppning i underdelen.
• Batteri samt ev. styrutrustning åtkomligt via produktens baksida alternativt via returgallret.
• Rensbar.
• Fast mätuttag med slang.
• Eurovent certifierad.
• Galler i standardfärg RAL 9003.
• Tryckoberoende luftflödesreglering
• Enkel inkoppling till BMS, 0-10Vdc, Modbus RTU eller BacNET MS/TP.

Entreprenadgräns vid inkopplingspunkten för vatten och luft enl. principritning.

• Vid anslutningspunkterna ansluter RE till slät rörände 12 mm varefter VE ansluter på anslutningsmuff, Ø125 mm.
• RE fyller upp, avluftar, provtrycker och ansvarar för att projekterade vattenflöden når varje systemgren och apparat.
• VE injusterar projekterade luftflöden.
