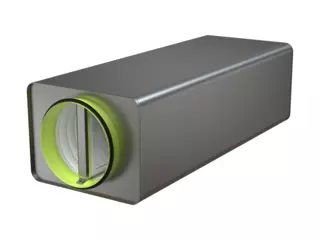

CLA-B

• En kompaktljuddämpare med cirkulär anslutning, försedd med en akustisk centrumbaffel för förbättrad ljuddata.
• Anslutningsstosarna är försedda med gummipackningar.

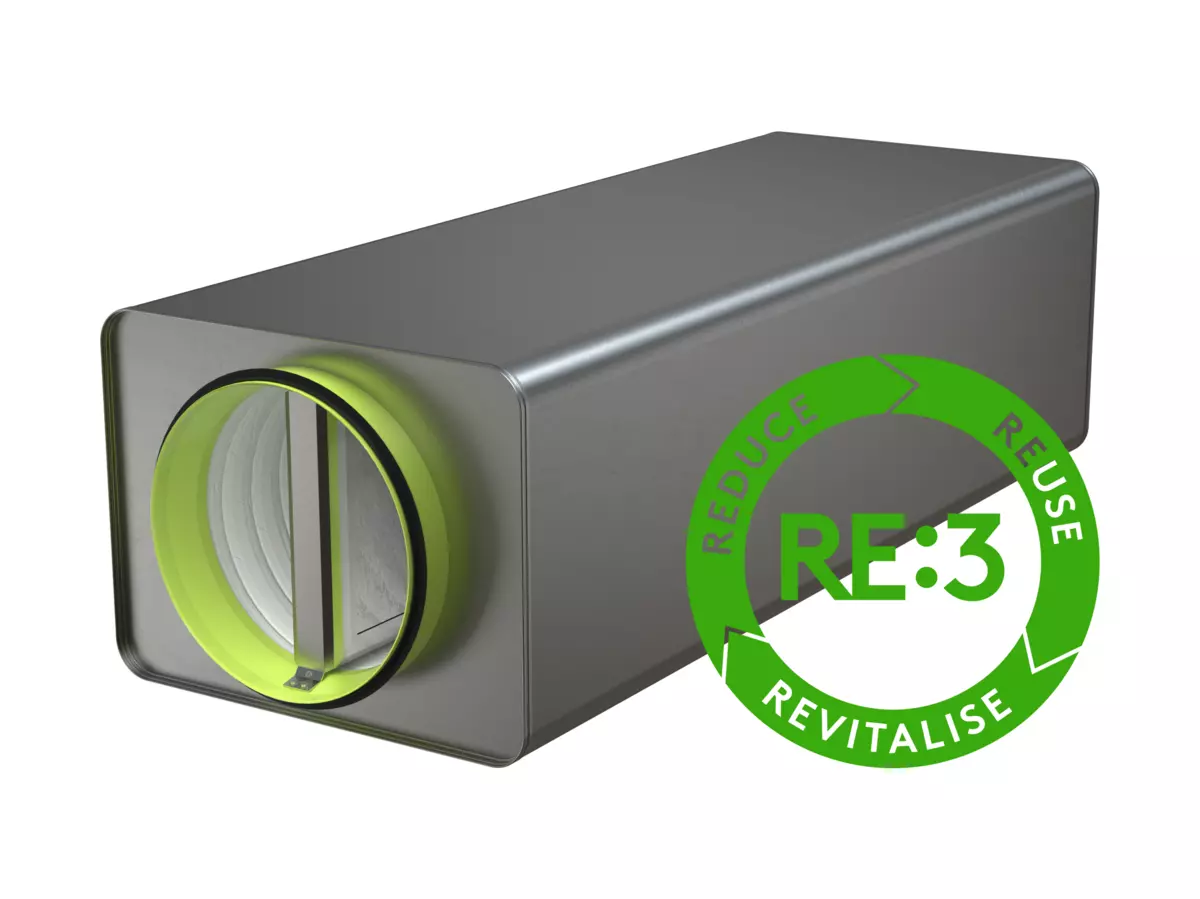

Dimension 250-400

• Tillverkad av återvunnen galvaniserad stålplåt till miljöklass C3 (motsvarande M2 till AMA VVS2016).
• Ljuddämpande material: Stenull avtäckt med speciell polyesterväv
• Anslutningsstosar är försedda med gummipackning.

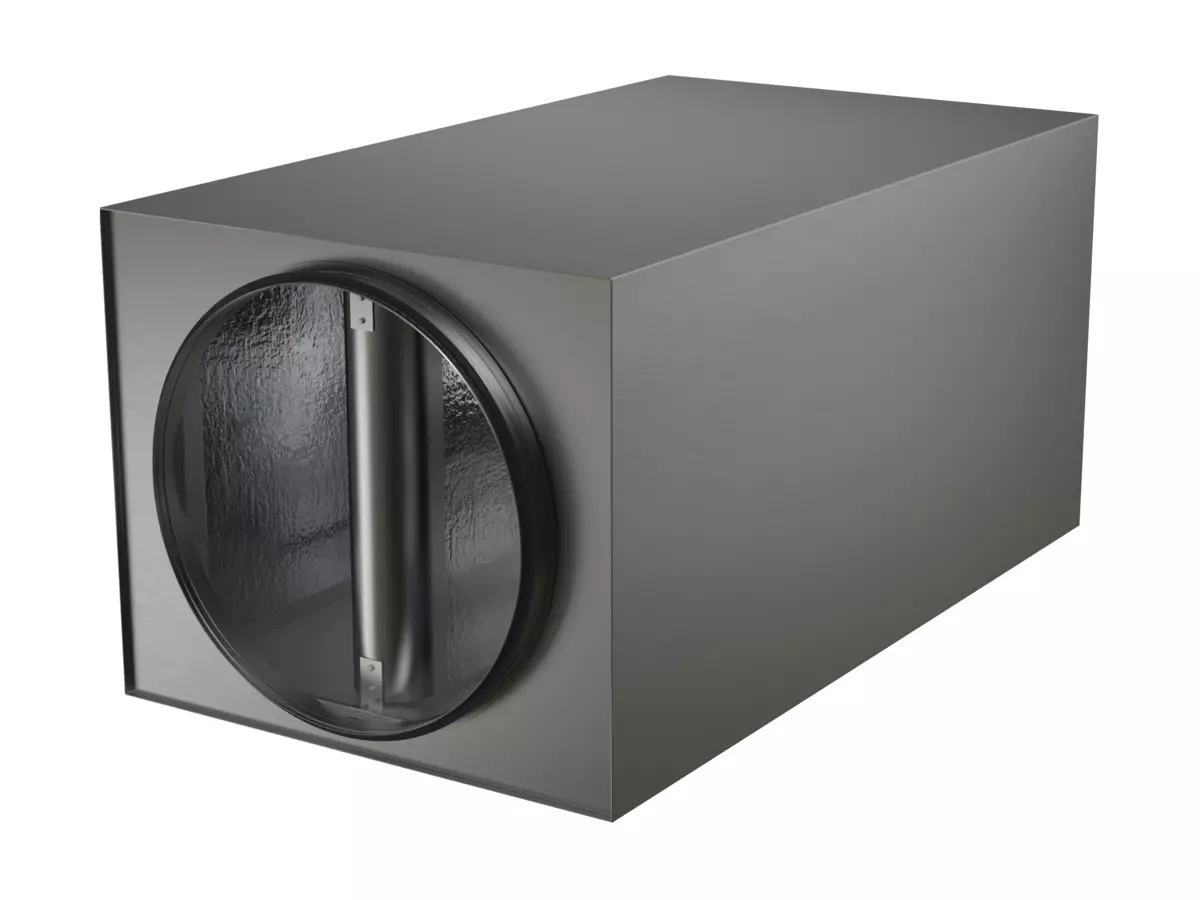

Dimension 500-800

• Tillverkas som standard i galvaniserad stålplåt motsvarande miljöklass C3 (motsvarar M2 enligt AMA VVS2016).
• Ljuddämpande material: ISOVER Cleantec® PLUS, som är ett typgodkänt isolerings-material och består av långfibrig komprimerad mineralull. Mineralullen är avtäckt med en mikroperforerad aluminiumfolie. ISOVER Cleantec® PLUS är typgodkänt vad det gäller våtrengöring med plastviska eller t.o.m med högtryckstvätt. Isoleringsmaterialet uppfyller även gällande normer avseende på rensning, fibermedryckning, åldersbeständighet, emissioner mm enligt typgodkännandenummer 2706/92.
• Anslutningsstosar är försedda med gummipackning.

• På förfrågan kan produkten fås utvändigt lackerad i önskad kulör.
• CLA-B kan även levereras som en specialversion med tvättbart ytskikt och i olika material som exempelvis rostfritt stål.
• Kontakta ert närmaste säljkontor för mer information.

Produktens anslutningstos är endast avsedd som anslutningsdetalj till kanal. Det är viktigt att skruv eller popnit monteras i den 25 mm långa plåtkant som är fastgjuten och finns inuti anslutningsstosen. Produkten fästs med godkända upphängningsanordningar med krav på bärförmåga R motsvarande byggnadsdelens brandmotstånd, exempelvis bärförmåga R 60 för byggnadsdelar i brandteknisk klass EI60.

Exempel på beskrivningstext enligt VVS AMA

Kod
Q APPARATER, KANALER, DON MM I LUFTBEHANDLINGSSYSTEM
QK LJUDDÄMPARE
QKB LJUDDÄMPARE MED CIRKULÄR ANSLUTNING
QKB.1 RAKA LJUDDÄMPARE MED CIRKULÄR ANSLUTNING

Exempel
LDXx, Swegons Kompaktljuddämpare med mittbaffel för cirkulär anslutning, typ CLA-B, dim 250 till 400 med följande funktioner:

• Höljet tillverkat med återvunnen galvaniserad stålplåt, Xcarb
• Isolerad med 100 mm stenull
• Typgodkänd brandteknisk klass EI30/EI60/EI120 med skyddsavstånd
• Självbärande ytskikt
• Säkrad för fibermedryckning och rensbar
• Täthetsklass D

Storlek: CLA-B aaa- bbbb, xx st

Exempel
LDXx, Swegons Kompaktljuddämpare med mittbaffel för cirkulär anslutning, typ CLA-B, dim. 500 till 800 med följande funktioner:

• Tillverkas som standard i galvaniserad stålplåt motsvarande miljöklass C3 (motsvarar M2 enligt AMA VVS2016).
• Isolerad med ISOVER Cleantec® PLUS, våtrengöringsbar
• Självbärande ytskikt
• Säkrad för fibermedryckning och rensbar
• Täthetsklass C

Storlek: CLA-B aaa- bbbb, xx st
