I fatti salienti sui recuperatori di calore
Il recupero è la chiave di volta
Le unità di trattamento dell'aria possono essere dotate di recuperatori di calore. Lo scopo di un recuperatore di calore consiste nel trattenere il calore o il freddo presente nell'aria o nelle correnti di acqua evitando che si disperdano. Un recuperatore di calore può anche essere impiegato per trasferire calore o freddo ad altri sistemi.
Le tipologie più comuni di recuperatori di calore sono:
- Recuperatore di calore rotativo
- Recuperatore di calore a flussi in controcorrente o incrociati
- Recuperatori di calore a batterie coniugate
Alti livelli di efficienza con il recuperatore rotativo

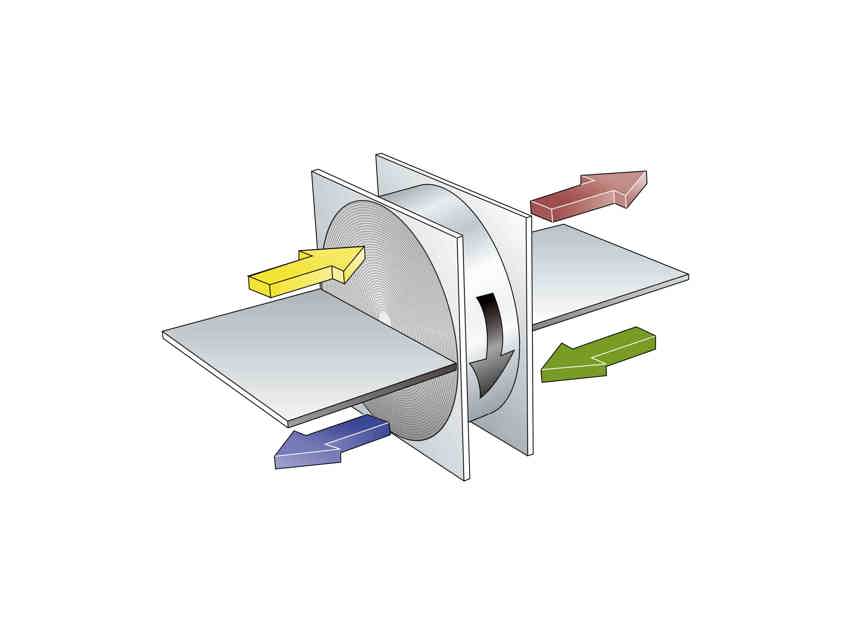

Un recuperatore di calore rotativo consiste di un disco rotante con una serie di piccoli canali di alluminio. L'aria di ripresa, più calda, riscalda i canali e trasferisce il calore all'aria di mandata, più fredda.
L'efficienza termica arriva all'85% se la portata dell'aria di mandata e dell'aria di ripresa sono uguali. Di norma all'interno di un recuperatore di calore rotativo non si forma brina. Ciò significa che l'elevata efficienza termica è costante, a prescindere dalla temperatura esterna prevalente.
Un recuperatore di calore rotativo recupera l'energia di raffreddamento in modo altrettanto efficiente e, con il trattamento igroscopico o di assorbimento, anche l'umidità, tagliando perciò i costi di raffreddamento.
Un recuperatore di calore rotativo non dovrebbe essere utilizzato se la stessa unità di trattamento dell'aria è al servizio di attività di natura diversa come un ufficio e un ristorante, ad esempio, perché le stesse superfici entrano a contatto sia con l'aria di ripresa sia con l'aria mandata.
La separazione dei canali nei recuperatori di calore a flussi incrociati evita la contaminazione

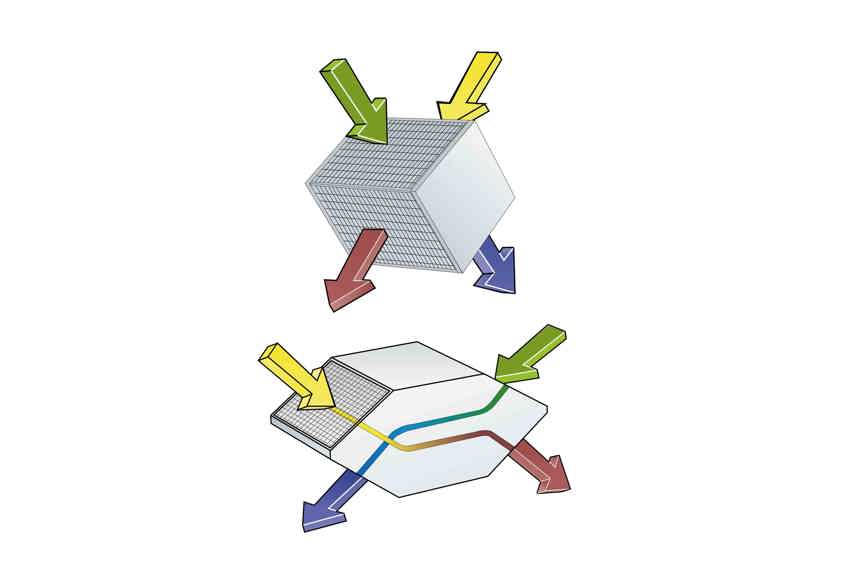

Un recuperatore di calore a flussi incrociati è realizzato con sottili pannelli di alluminio, le piastre sono allineate in modo da formare canali d'aria incrociati. L'aria di ripresa, più calda, riscalda le piastre e tramite questa azione trasferisce il calore all'aria di mandata, più fredda.
Un recuperatore di calore in controcorrente si basa sullo stesso principio del recuperatore di calore a flussi incrociati. Tuttavia, la sua struttura presenta una sezione parallela, che fornisce una superficie di contatto più ampia rispetto al recuperatore di calore a flussi incrociati.
L'efficienza termica in presenza di aria di ripresa e di aria di mandata con portata identica è di circa il 65% in un recuperatore di calore a flussi incrociati e può raggiungere l'80% in un recuperatore di calore in controcorrente. L'aria di mandata e l'aria di ripresa utilizzano canali completamente separati, perciò il trasferimento di odori o particelle presenti nell'aria di ripresa non può avvenire.

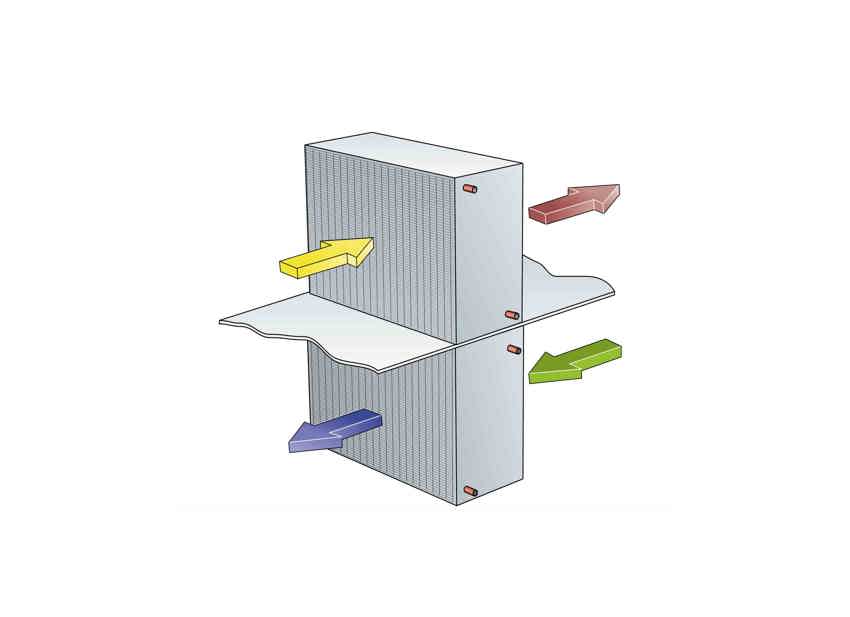

Un recuperatore di calore a batterie coniugate rappresenta la soluzione ideale quando vi è la necessità di tenere separati grandi volumi d'aria
I recuperatori di calore a batterie coniugate vengono normalmente impiegati quando si desidera avere passaggi separati di aria per portate d’aria elevate. Questo recuperatore ha una batteria ad acqua glicolata per l'aria di mandata e una per l'aria di ripresa. L’acqua glicolata nella batteria dell'aria di ripresa viene riscaldata dall'aria di ripresa e fatta circolare nella batteria di mandata per preriscaldare l'aria di mandata. L'efficienza termica è superiore al 68% in presenza di portate bilanciate di aria di mandata e aria di ripresa ed espulsione.
