Projektering av vägghuvar
Rätt projektering är grunden för att vägghuvar ska fungera optimalt och uppfylla både tekniska krav och praktiska behov. I den här guiden går vi igenom vad man behöver tänka på - från utförande och materialval till placering och dimensionering

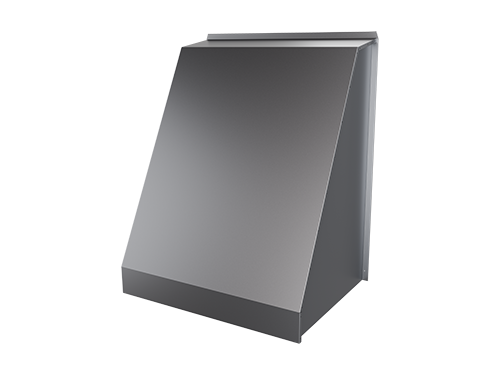

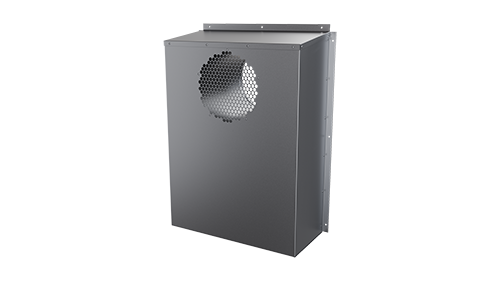

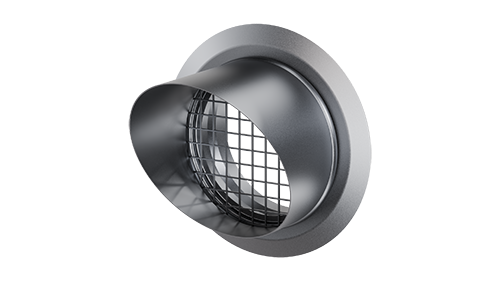

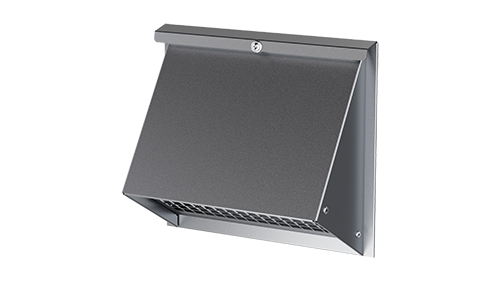

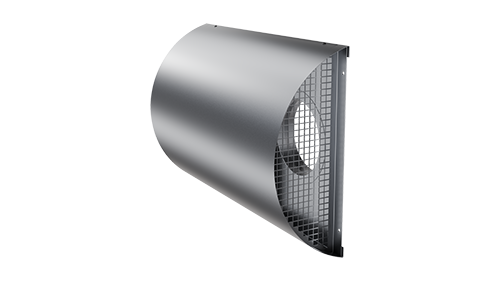

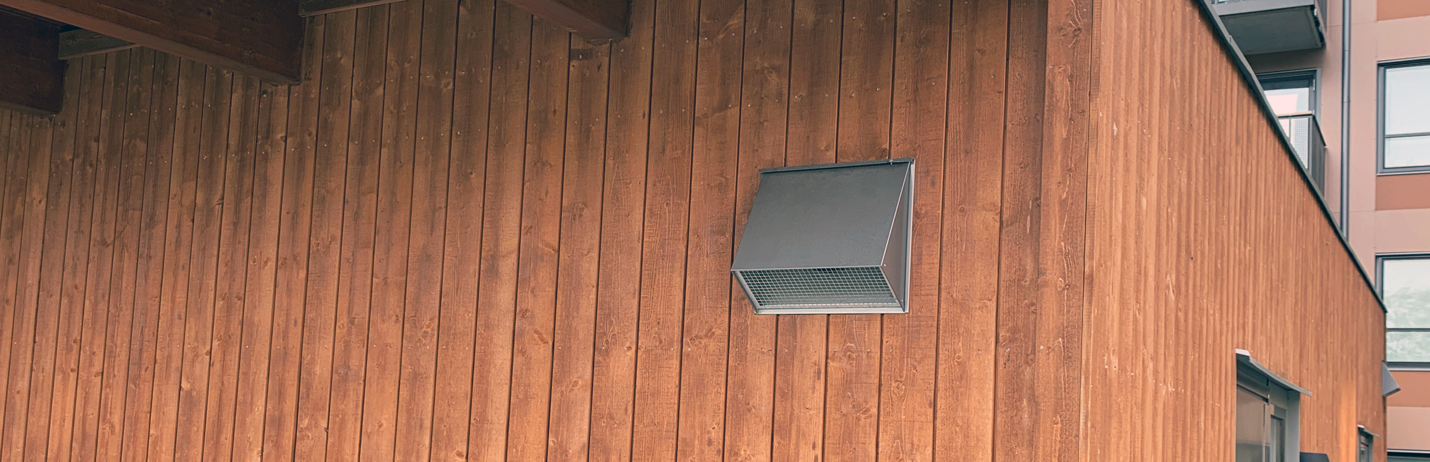

En vägghuv är en byggnadskomponent som monteras på yttervägg/fasad för att leda ut eller ta in luft på ett kontrollerat sätt. Den fungerar som avslutning på ventilationskanaler och skyddar samtidigt mot nederbörd, smuts, smådjur och andra yttre påfrestningar. Vägghuvar används i både bostäder, industribyggnader och kommersiella fastigheter för att säkerställa ett effektivt luftflöde och ett hälsosamt inomhusklimat. Genom sin utformning bidrar de till att ventilationen fungerar optimalt, samtidigt som de förlänger livslängden på ventilationssystemet och minskar risken för fuktrelaterade problem.
Projektering

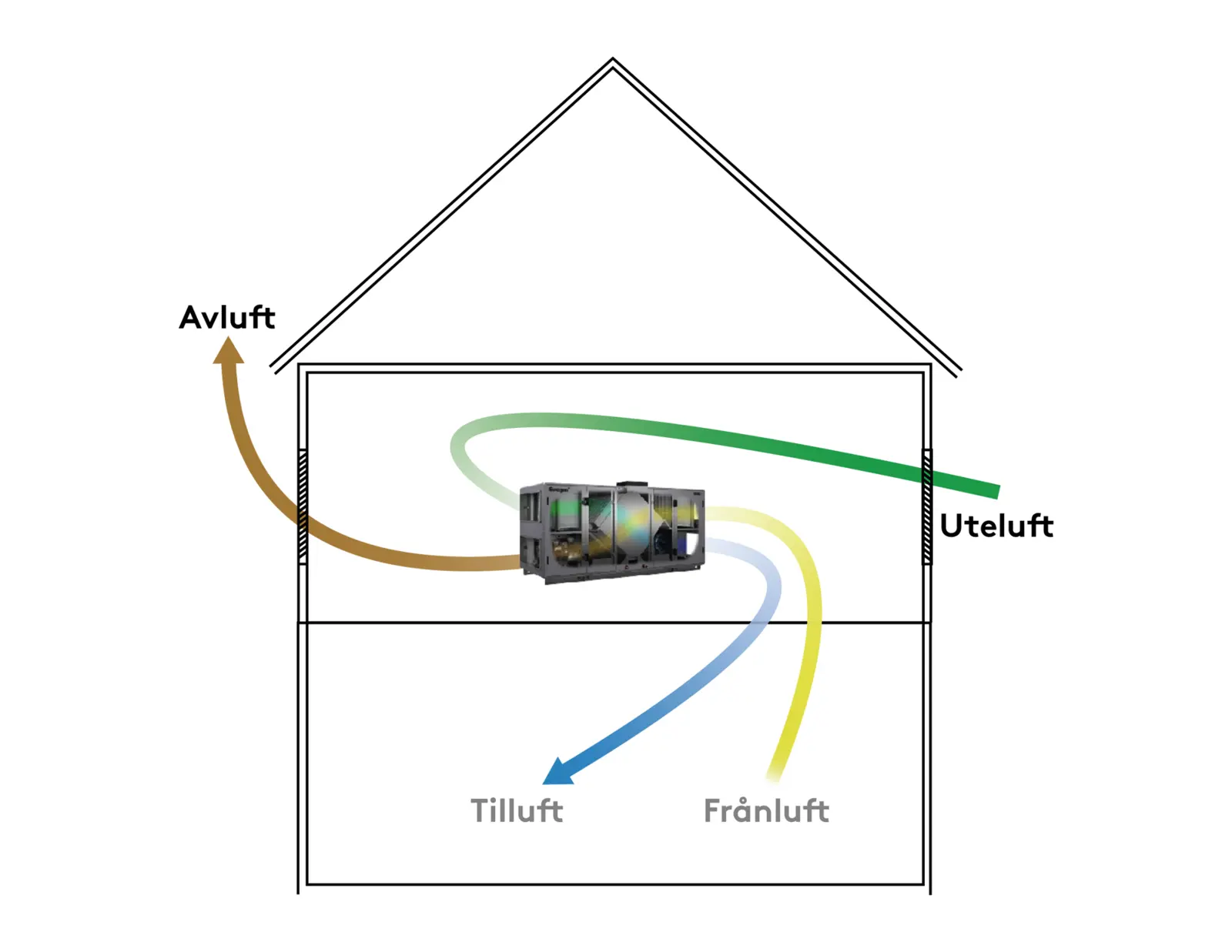

I ett ventilationssystem används flera olika luftflöden:
Avluft – Använd inomhusluft som släpps ut i det fria (som före luftbehandlingsaggregat kallas frånluft).
Uteluft – Tillförd luft utifrån (som efter luftbehandlingsaggregat kallas tilluft).
Val av vägghuv
Vid val av vägghuvar finns flera viktiga aspekter att ta hänsyn till. Utformningen kan ske med av-/uteluftsvägghuvar eller kombinerat med en takhuv, beroende på byggnadens utformning eller ventilationssystemets krav som t.ex. att minimera risk för luftöverföring. Materialval och korrosivitetsklass bör säkerställas för lång livslängd i den specifika miljön, och även vägghuvens design och färg bör anpassas till fasadens arkitektur.
Dimensionering
Dimensioneringen måste säkerställa rätt luftflöden och samtidigt hålla tryckfall och ljudnivåer på acceptabla nivåer. För uteluft är det särskilt viktigt att beakta risken för vattenmedryckning, särskilt vid väderutsatta lägen. Låga lufthastigheter är därför av vikt för att minimera inträngning av regn och snö.
Vägghuv med kombifunktion

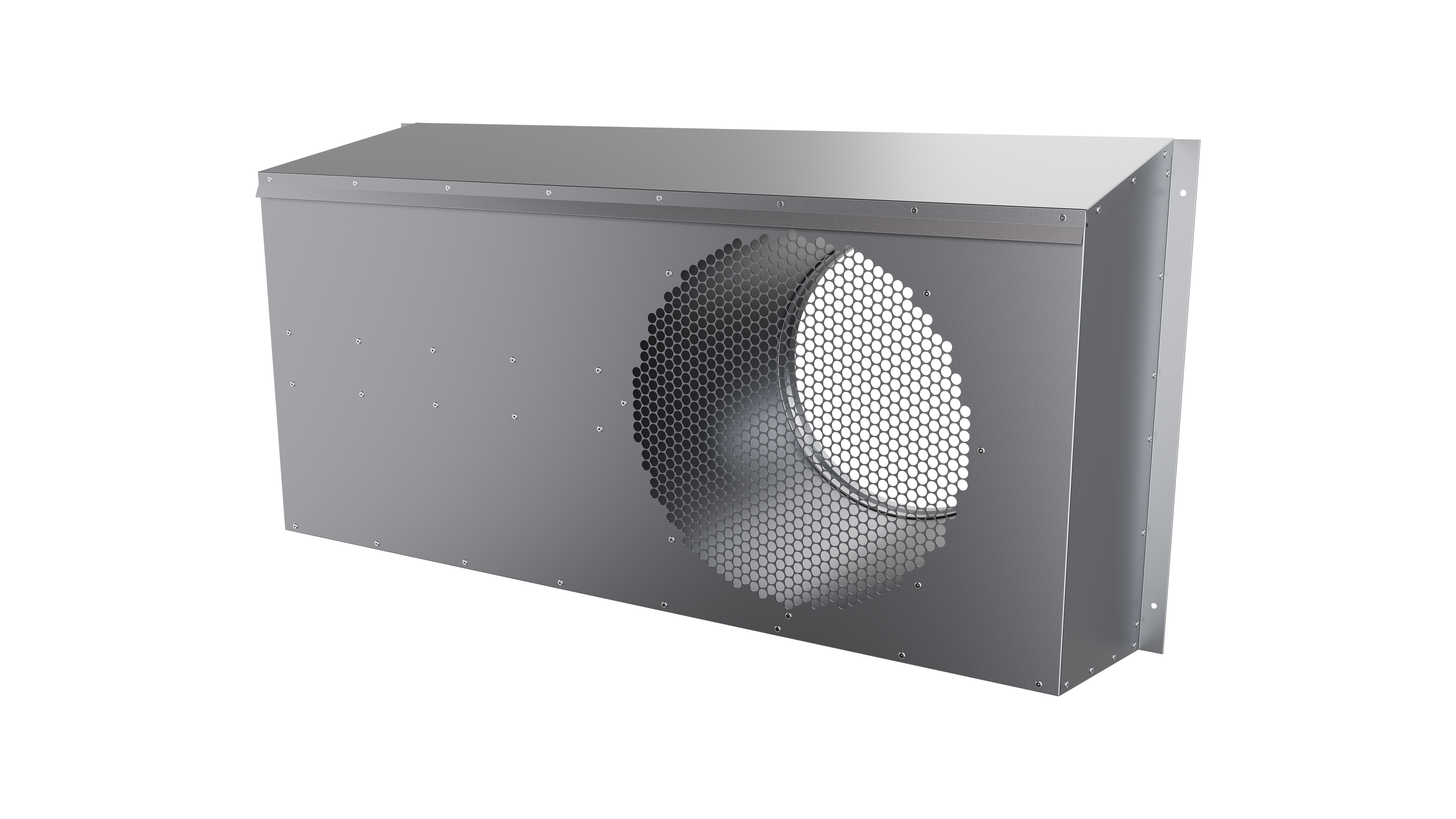

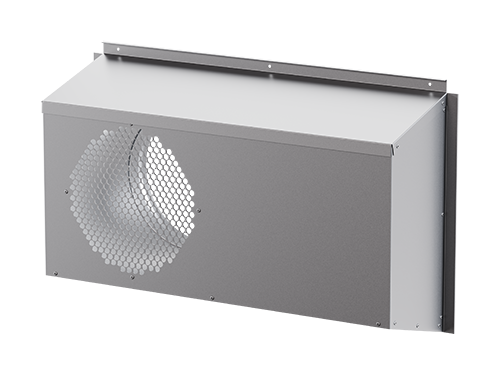

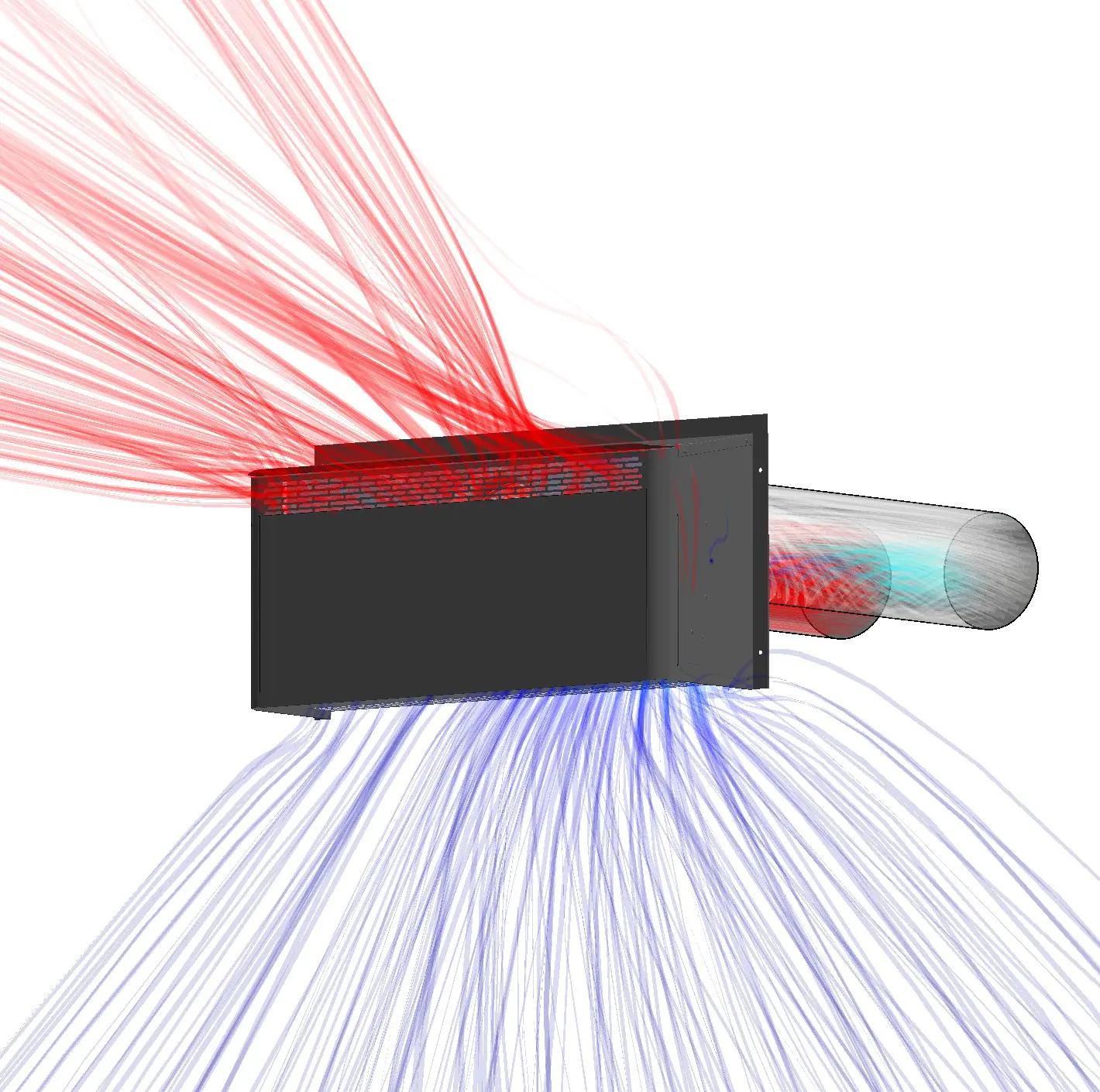

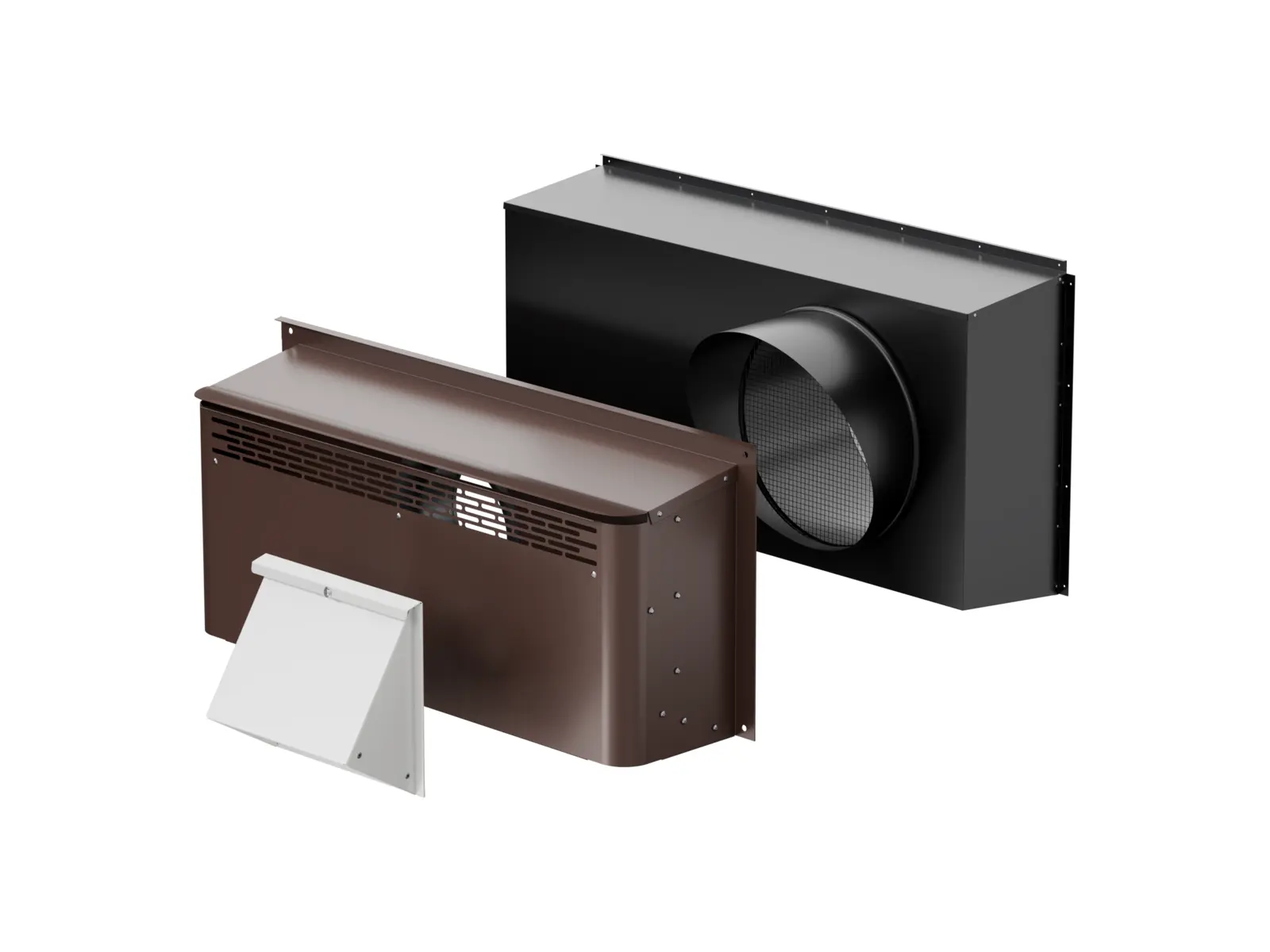

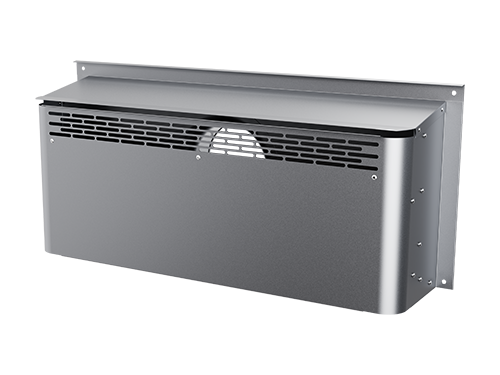

Kombinerad vägghuv är en väggmonterad enhet för två separata luftflöden (ute- och avluft) i samma produkt. Enheten är utformad med separerade kanaler och anslutningar så att luftströmmarna hålls åtskilda och minskar risken för oavsiktlig återcirkulation, vilket bidrar till en bra funktion. Oftast sker uteluftsintaget underifrån produkten och avluft släpps ut i det fria genom produktens framsida.
ABC-ELECTIO

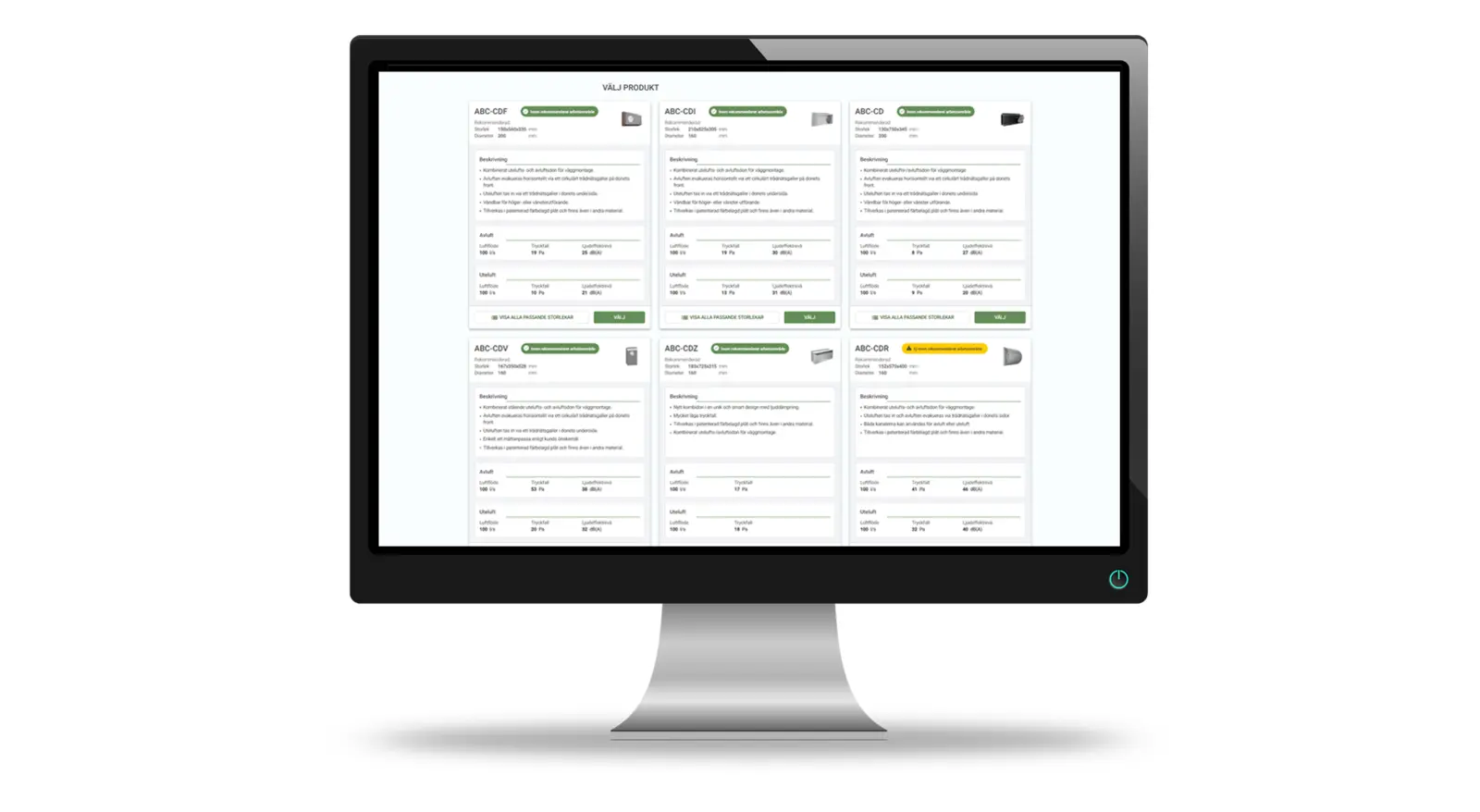

I våra produktblad finns underlag för dimensionering men man kan även dimensionera via vårt produktvalsprogram Electio.
I Electio kan du få en snabb överblick över alla storlekar och dess data (m/s genom fri area samt tryckfall) på ditt angivna flöde.
Gå till ELECTIO
Material
Vägghuvar är i många fall den enda utvändigt synliga delen av ett ventilationssystem och ofta den mest utsatta. Därför är ett noggrant material- och färgval viktigt, särskilt eftersom väder och vind påverkar både funktion och hållbarhet över tid. De flesta av våra vägghuvar kan tillverkas i flera olika material t.ex. Färgbelagd plåt och Zinkmagnesium 310.
Färgbelagd plåt i standardkulörer
Många av våra vägghuvar tillverkas i en patenterad färgbelagd plåt med rapsoljebaserad färg där sprutlackering undviks. Den färgbelagda plåten är testad enligt de nya skyddsklasserna för UV-strålning och korrosion i standarden EN 10169:2022, samt testad enligt Reaction to fire, EN 13501-1
Läs mer om vår färgbelagda plåt
