Projektering av takhuvar
Rätt projektering är grunden för att takhuvar ska fungera optimalt och uppfylla både tekniska krav och praktiska behov. I den här guiden går vi igenom vad man behöver tänka på
- från utförande och materialval till placering och dimensionering

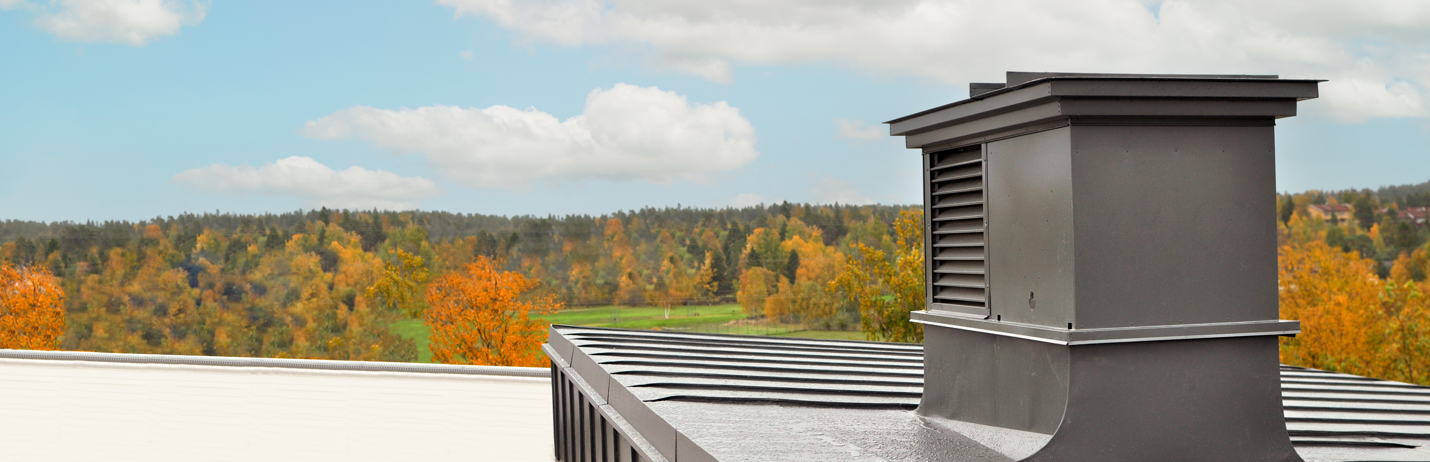

En takhuv är en byggnadskomponent som monteras på yttertaket för att leda ut eller ta in luft på ett kontrollerat sätt. Den fungerar som avslutning på ventilationskanaler och skyddar samtidigt mot nederbörd, smuts, smådjur och andra yttre påfrestningar. Takhuvar används i både bostäder, industribyggnader och kommersiella fastigheter för att säkerställa ett effektivt luftflöde och ett hälsosamt inomhusklimat. Genom sin utformning bidrar de till att ventilationen fungerar optimalt, samtidigt som de förlänger livslängden på ventilationssystemet och minskar risken för fuktskador. Vi har ett brett sortiment takhuvar för både avluft, uteluft och kombinerad avluft/uteluft.
Uteluft och avluft

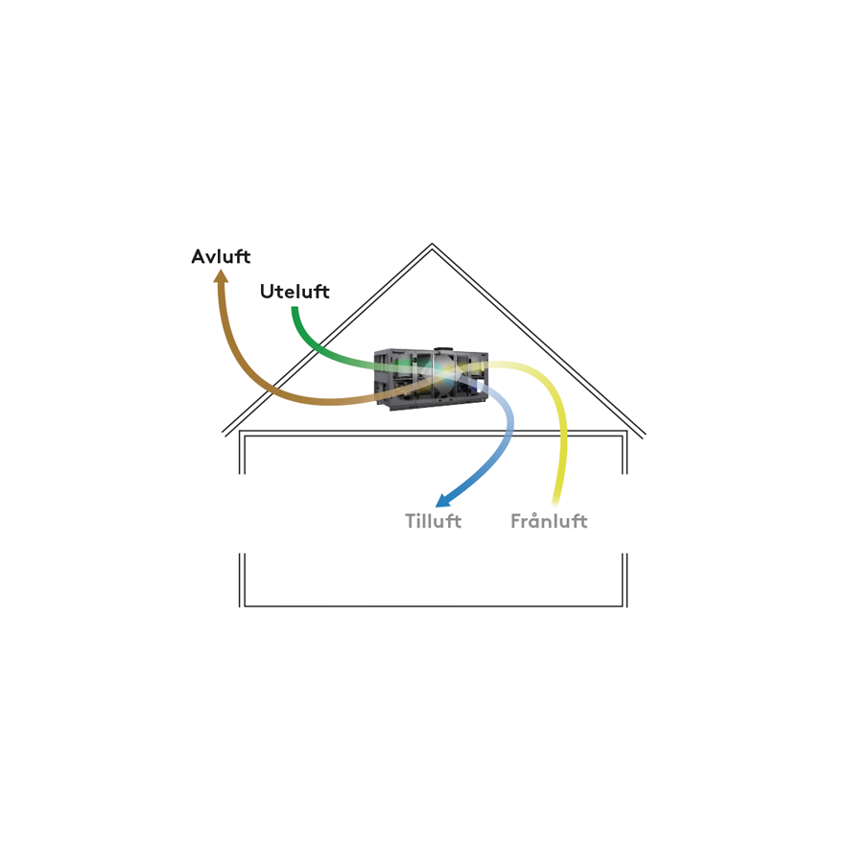

I ett ventilationssystem används flera olika luftflöden:
Avluft – Använd inomhusluft som släpps ut i det fria (som före luftbehandlingsaggregat kallas frånluft).
Uteluft – Tillförd luft utifrån (som efter luftbehandlingsaggregat kallas tilluft).
Vid val av takhuvar för både uteluft och avluft finns ett antal viktiga aspekter att beakta.Takhuvens utförande kan variera mellan enkelhuv, dubbelhuv eller kombinerad huv beroende på systemets utformning och krav. Materialval och korrosivitetsklass bör uppnå lång livslängd i den aktuella miljön. Även design och färg bör anpassas till byggnadens arkitektur.
Dimensioneringen måste säkerställa rätt luftflöden samtidigt som tryckfall och ljudnivåer hålls på acceptabla nivåer.
Placering av takhuvarna är viktigt för att minimera kortslutning (återcirkulation) och åtkomst vid service. Vid dimensionering av uteluft bör man beakta behovet av vattenavskiljning vid väderutsatta lägen för att minimera inträngning av nederbörd. Detta genom att välja produkter med god vattenavskiljning och rätt utförd dimensionering med låga lufthastigheter.
För avluft bör man även beakta luftriktning och kastlängd för att minimera kortslutning. Kastlängd kommer dock ofta på bekostnad av ett högre tryckfall genom huven och påverkar då systemets tryckfall negativt. Vår tryckfallsdata inkluderar utöver produktens tryckfall även in och utloppstryckfall (totaltryckfall). Vid intermittent drift, där uppåtriktad avluft inte är nödvändig, kan man med fördel välja en takhuv med skyddande tak som minimerar risken för inträngning av snö och vatten.
När det gäller säkerhet kan inbrottsskydd enligt SSF 012 vara aktuellt om fastighetens skalskydd är klassat enligt SSF 200.
Huvtyper för olika behov
Singelhuv:
En kvadratisk eller cirkulär takhuv som hanterar endast uteluft eller avluft beroende på modell.
Dubbelhuv:
En rektangulär takhuv för större flöden som hanterar 2x uteluft eller 2x avluft beroende på modell.
Kombinerad huv:
En rektangulär takhuv som hanterar både uteluft och avluft samtidigt.

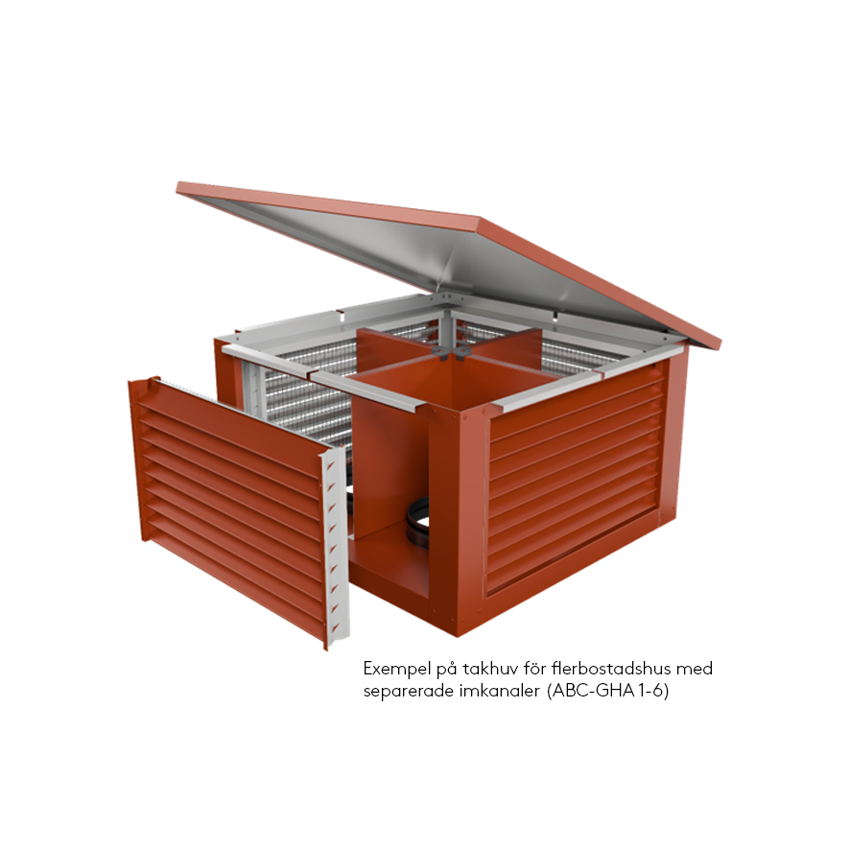

Huv för individuella kanaler:
Används exempelvis i flerbostadshus för separerade imkanaler från respektive lägenhet. T.ex. ABC-GHA (1–6 kanalanslutningar) med tillhörande ABC-TGTH takgenomföring.
Dimensionering
I våra produktblad finns diagram för dimensionering, man kan även dimensionera via vårt produktvalsprogram Electio.
Generellt är våra rekommenderade arbetsområden på avluft mellan 10-50 Pa för att inte addera för höga tryckfall till systemet och dess påverkan på SFP värden men också ljudnivåer. På uteluft är vår generella rekommendation upp till 20 Pa i arbetsområde för att minimera risken för vattenmedryckning.

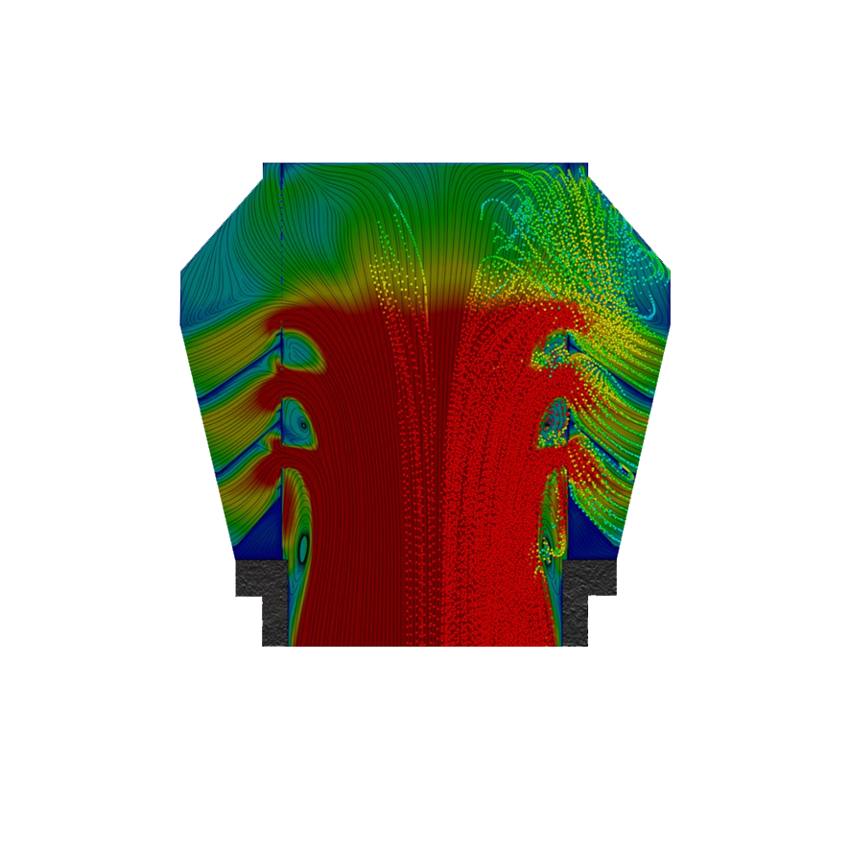

Idag använder vi oss av CFD simulering vid produktframtagning.
Gå till Electio

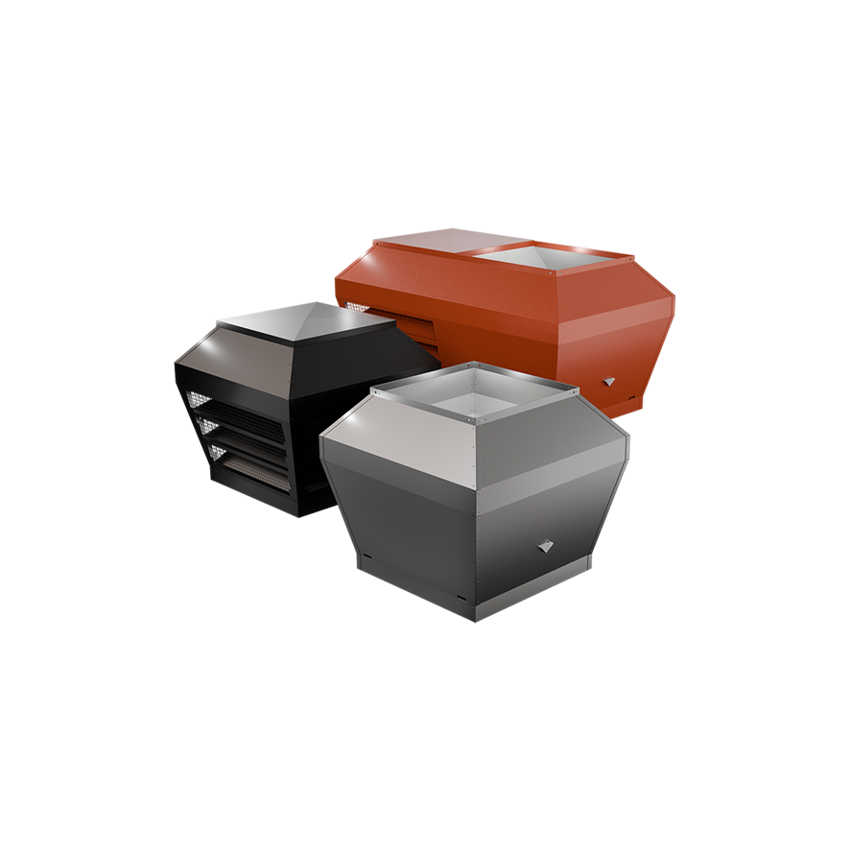

Material och färgval
Takhuvar är i många fall den enda utvändigt synliga delen av ett ventilationssystem och ofta den mest utsatta. Därför är ett noggrant material- och färgval viktigt, särskilt eftersom väder och vind påverkar både funktion och hållbarhet över tid.
De flesta av våra takhuvar kan tillverkas i flera olika material:
• Färgbelagd plåt i standardkulörer
• Zinkmagnesium 310
• Förzinkat
• Aluzink
• Koppar
• Aluminium
• Rostfritt
Färgbelagd plåt
Många av våra takhuvar tillverkas i en patenterad färgbelagd plåt med rapsoljebaserad färg där sprutlackering undviks. Den färgbelagda plåten är testad enligt de nya skyddsklasserna för UV-strålning och korrosion i standarden EN 10169:2022, samt testad enligt Reaction to fire, EN 13501-1.
Läs mer om vår färgbelagda plåt
EPD - Environmental Product Declaration
En väl genomtänkt konstruktion i färgbelagd plåt ger låg vikt och därmed ett lägre COâ‚‚-avtryck. I våra EPD-bedömningar inkluderar vi även färgen, vilket gör oss unika i branschen.
Översikt takhuvar / rekommenderat flöde l/s
Takgenomföringar och tillbehör
Takgenomföringar används för att skapa en tät och säker anslutning genom yttertaket mellan kanalsystemet och takhuven. För bästa slutresultat anpassas takgenomföringar vid projektering till rätt längd med hänsyn till bjälklagskonstruktion, storlek på genomföring och aktuell taklutning. Takgenomföringar avslutas minst 300 mm ovanför yttertakets färdiga ytskikt. I vårt sortiment hittar du flera varianter av takgenomföringar med tillbehör. Nedanstående bild visar hur ABC-TG (takgenomföring för enkelhuvar) och ABC-TGC (takgenomföring för dubbel- och kombihuvar) kan kompletteras med tillbehör.
