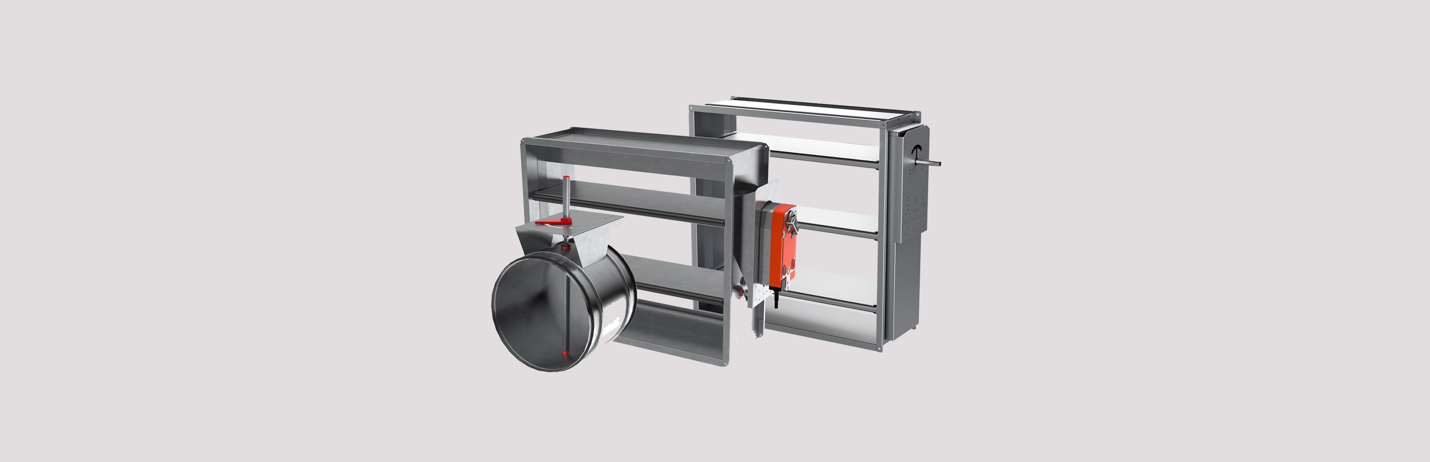

ABC-Spjäll
Rektangulära och cirkulära spjäll i robust utförande med hög täthet som används för att styra luftflöden vid injustering, reglering och avstängning
Spjäll i ventilationssystem används huvudsakligen för att styra luftflöden vid injustering, reglering och avstängning av ventilations- och processluft. I takt med ökade krav på energieffektivitet och energihushållning har spjällens funktion och prestanda fått en allt större betydelse.
Att tänka på vid val av spjäll
Energihushållning med hjälp av täthet

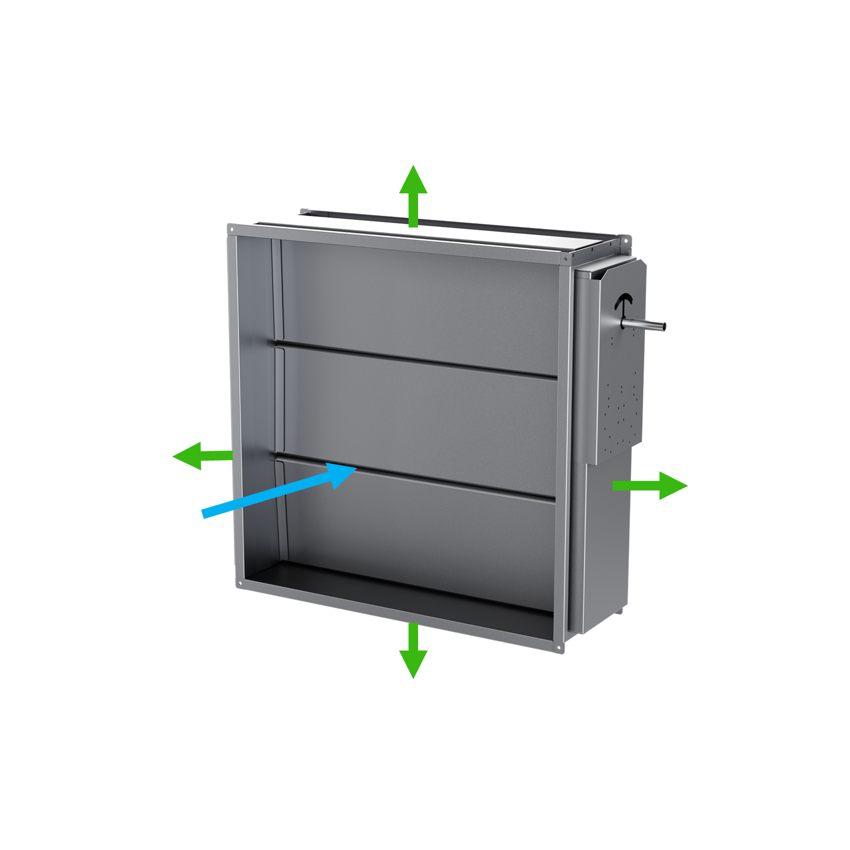

Ett spjälls täthet består av två olika typer av täthetsprovningar: höljestäthet och bladtäthet. Mindre och färre läckage minskar energianvändningen. Något som därför bör eftersträvas är högsta möjliga höljestäthet så att den behandlade luften hamnar på rätt plats och inte läcker ut genom höljet medans en högre täthet genom spjällbladen minskar oavsiktligt läckage genom stängt spjäll t.ex. när spjäll används vid förbigång eller uteluftsspjäll. Täthet är därmed avgörande för energihushållning och energieffektivitet.
Energiförlust/värmeläckage
Energiförlust i form av tryckfall för helt öppna spjäll är i de flesta fall försumbara vid normala lufthastigheter. Vid montage av uteluftspjäll mot kall sida används spjällblad med invändig isolering för att minska energiförluster genom värmeläckage.
Beskrivning av täthetsklasser
| Täthetsområde | Klass enligt EN 1751 | Beskrivning |
Bladtäthet |
Klass 1 | Låg |
| Klass 2 | Medel | |
| Klass 3 | Hög | |
| Klass 4 | Mycket hög | |
| Höljestäthet (ATC ersätter tidigare A-D)  |
ATC 6 | Lägsta |
| Klass A (ATC 5) | Låg | |
| Klass B (ATC 4) | Medel | |
| Klass C (ATC 3) | Hög | |
| Klass D (ATC 2) | Mycket hög | |
| ATC 1 | Högsta |
Översikt funktioner ABC-Spjäll

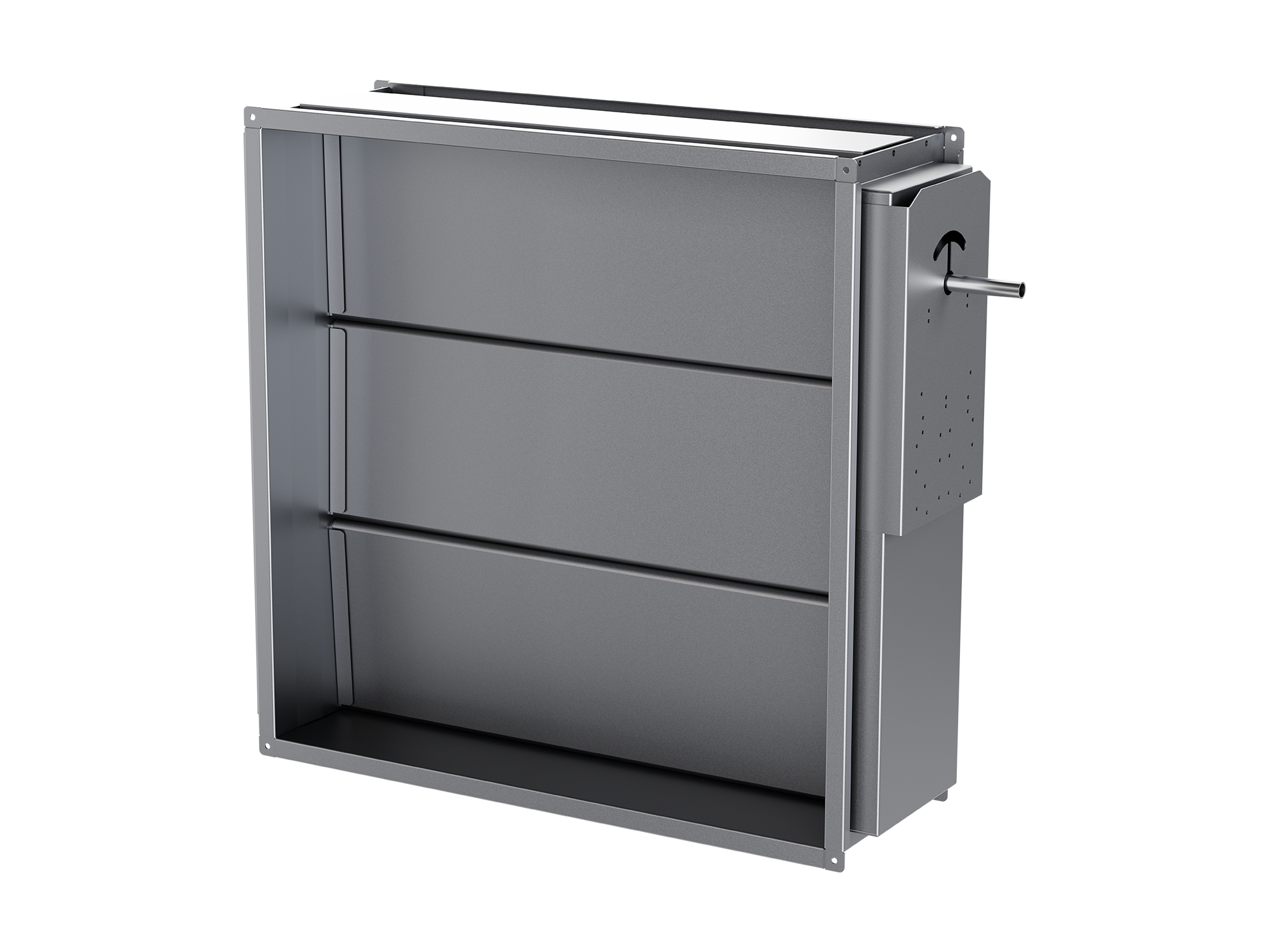

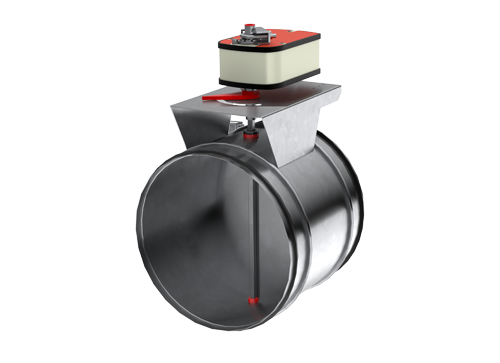

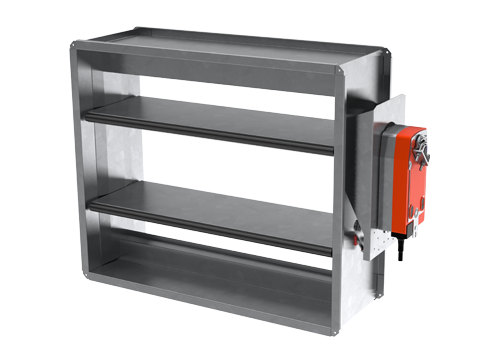

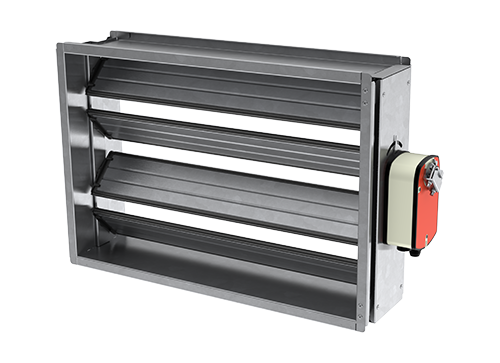

| ABC-SFK | ABC-SFK4 | ABC-SFZ | TS | |
| UTFÖRANDE |  |
 |
 |
 |
| Cirkulärt utförande |  |
|||
| Rektangulärt utförande |
|
|
|
|
| Reglering och avstängning | |
|
|
|
| Bladtäthet | 3 | 4 | 3 | 1, 3, 4 |
| Höljestäthet | C | D | C | |
| Tryckklass | B, 2500 Pa | B, 2500 Pa | A, 1000 Pa | B, 2500 Pa |
| Byggmått | 220 mm | 220 mm | 160 mm | 120 mm |
