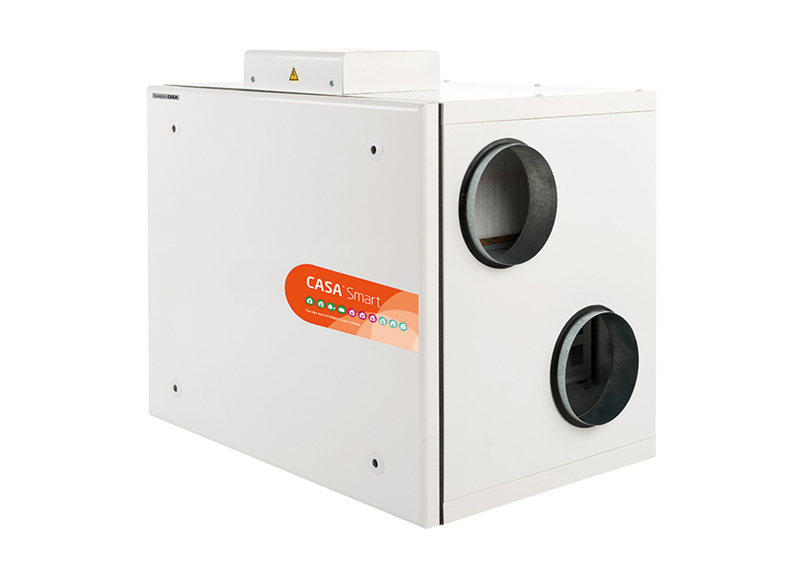

R5-H Smart

Horisontellt bostadsaggregat med hög prestanda och låg ljudnivå för placering på t.ex. i vind eller i annat varmt eller kallt utrymme. Inbyggd fuktstyrning.

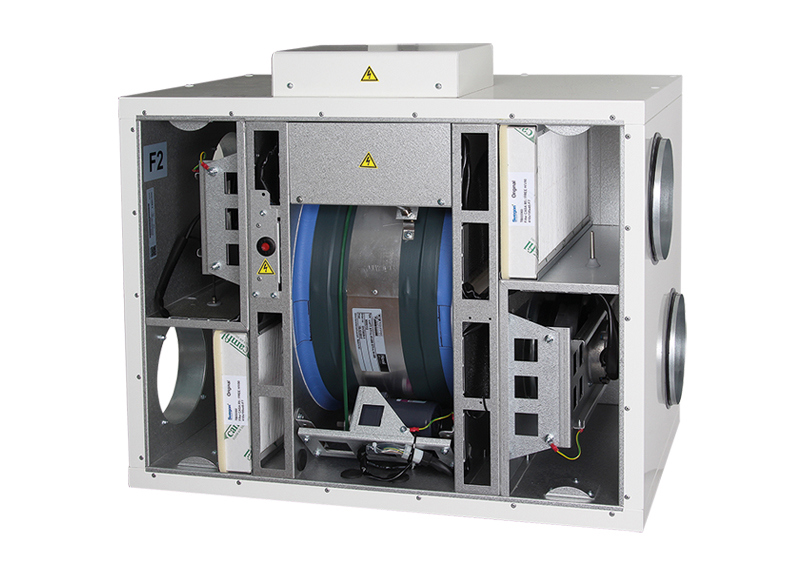

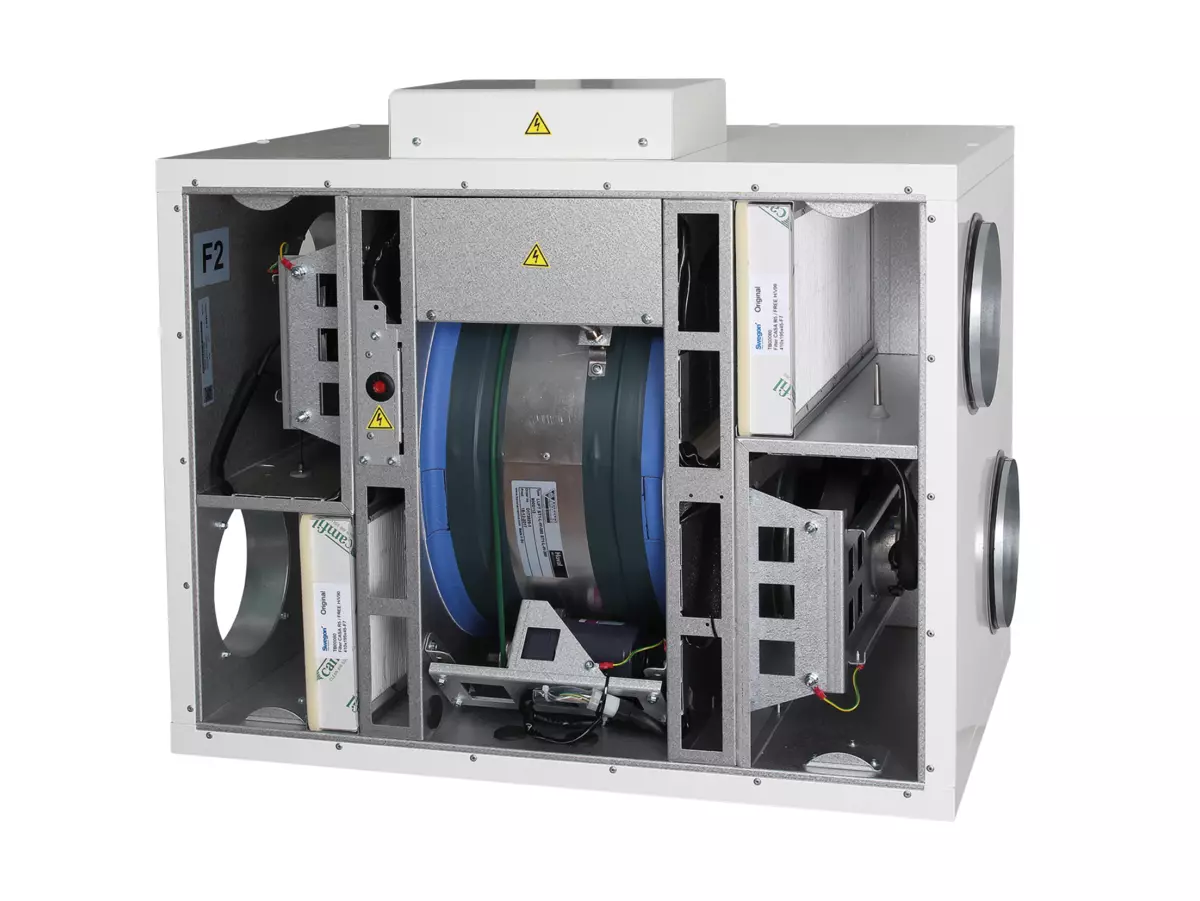

Bostadsaggregat (702 x 614 x 479 mm, Ø 160 mm) med roterande värmeväxlare för villor, små kontor etc. (120 l/s, 250 m²) Passar utmärkt för vindsmontage i villan då den är anpassad for att transporteras upp genom vindsluckan. Marknadens mest intelligenta luftfuktighetsstyrning som standard. Utvecklade, tillverkade och testade för vårt nordiska klimat.

  • Ecodesign Energiklass A*
  • Luftflödesområde 30-120 l/s
  • Värmeväxlarens temperaturverkningsgrad är upp till 86 % (EN 308)
  • Årsverkningsgrad upp till 81 % (Stockholm 21 C)
  • Behovsstyrd luftfuktighetsfunktion som standard
  • Utökade automatikfunktioner som tillval
  • Automatisk sommarfunktion och passiv kyla
  • Påfrysningsskydd som garanterar kontinuerlig ventilation
  • Externa tillbehör för värme och kyla finns som tillval
  • Styrsystem CASA Smart
  • Kan anslutas till fastighetsautomationssystem (I/O / Modbus)

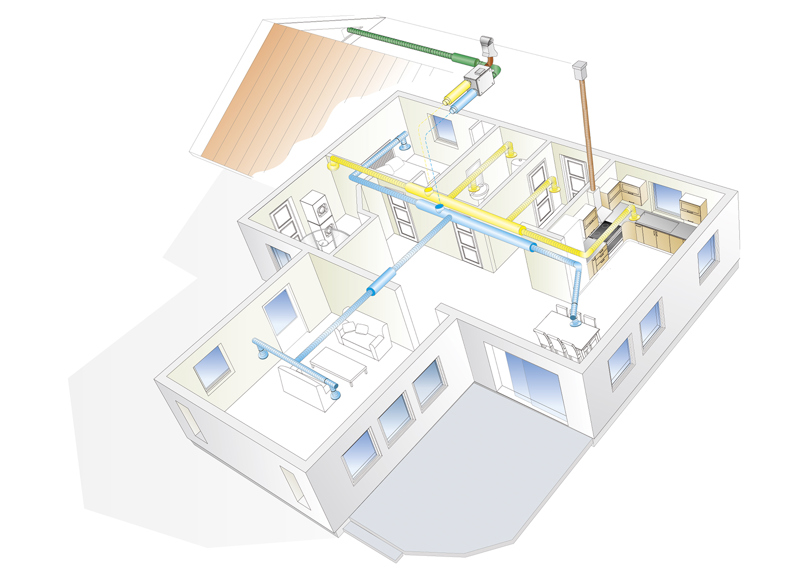

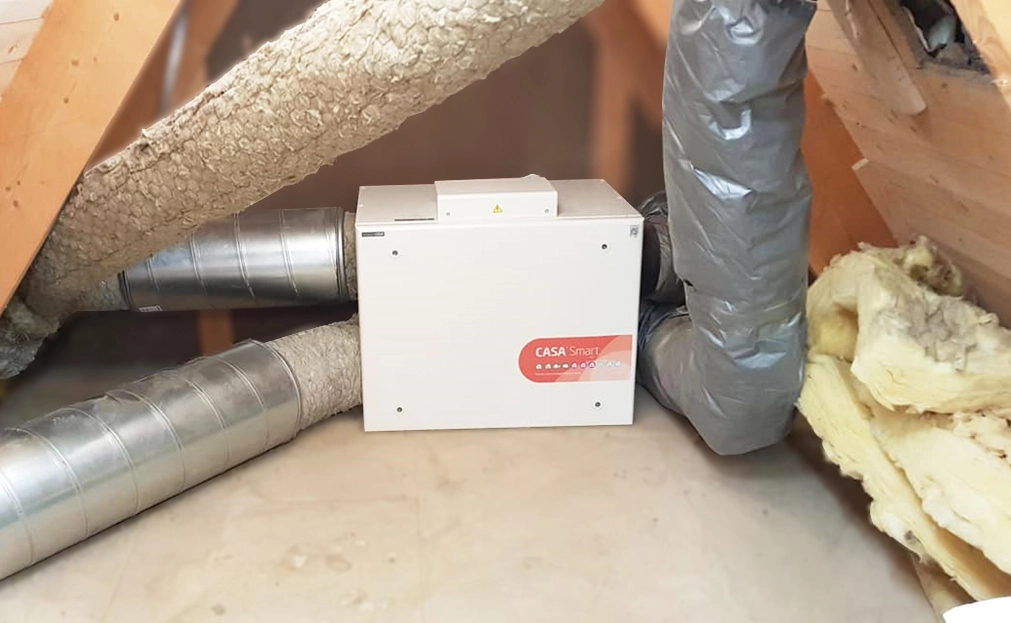

  • Anpassat för placering på vind

*Energiklassificering enligt EcoDesign direktiv Lot 6. Energiklass kan variera beroende på vald tillbehörsutrustning

Styrmöjligheter (tillval) CASA Smart ventilationsaggregat är försedda med marknadens mest mångsidiga styrmöjligheter! Välj önskat styrsätt eller kombinera flera!

Ladda ner dokument

Du hittar fler dokument på vår dokumentsöksida. Letar du efter äldre versioner så kan du hitta dessa i dokumentarkivet

Filtrera
Omfattande detaljerad produktinformation för bästa urval och integration i projektdesign
Installation, drift och underhåll samt säkerhetsinformation.
Våra produkter och tjänster presenterade i ett lättåtkomligt format
Deklarationer och certifikat m m.
Elscheman och hydraliska scheman m m.
Dokument Artikel Dokumenttyp Datum Ladda ner
Översikt (pdf 8.98MB) Swegon CASA Broschyr 2022-06-14
Produktblad (pdf 7.38MB) CASA R5-H Smart Teknisk katalog 2022-02-02
Bostads snabbguide (pdf 394.78kB) CASA Smart panel IOM-manual 2021-04-20
Instruktion för filterbyte i ventilations-aggregat (pdf 325.08kB) Swegon CASA IOM-manual 2021-05-07
Bruksanvisning R-serie Smart (pdf 11.59MB) CASA R Smart IOM-manual 2021-01-28
Teknisk manual (pdf 3.86MB) CASA R5-H Smart IOM-manual 2021-11-30
Broschyr Smart styr (pdf 4.66MB) CASA Smart Broschyr 2018-05-24
EG-försäkran om överensstämmelse ventilationsaggregat (pdf 2.43MB) Swegon CASA Kvalitetsdokument 2019-05-23
Product fiche Ecodesign (pdf 132.78kB) Swegon CASA R-units Övrigt 2021-06-21
Ecodesign (pdf 580.96kB) CASA R5-H Smart Kvalitetsdokument 2021-06-24
AMA (docx 20kB) CASA R5-Smart Övrigt 2019-05-20
BVD (pdf 162.12kB) CASA R5-H Övrigt 2019-08-07
Anvisningar för isärtagande (pdf 685.24kB) CASA R5-H Smart Övrigt 2019-06-06
CE (pdf 29.1kB) CASA Comfort Övrigt 2018-05-24
Bureau Veritas EPD Certifikat (pdf 501.03kB) Swegon CASA Kvalitetsdokument 2022-04-11
EPD Environmental Product Declaration (pdf 1.64MB) Swegon CASA Kvalitetsdokument 2022-04-11
