ROC

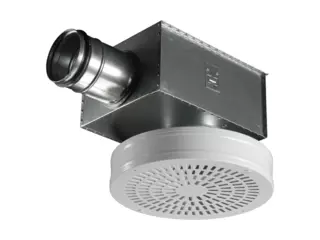

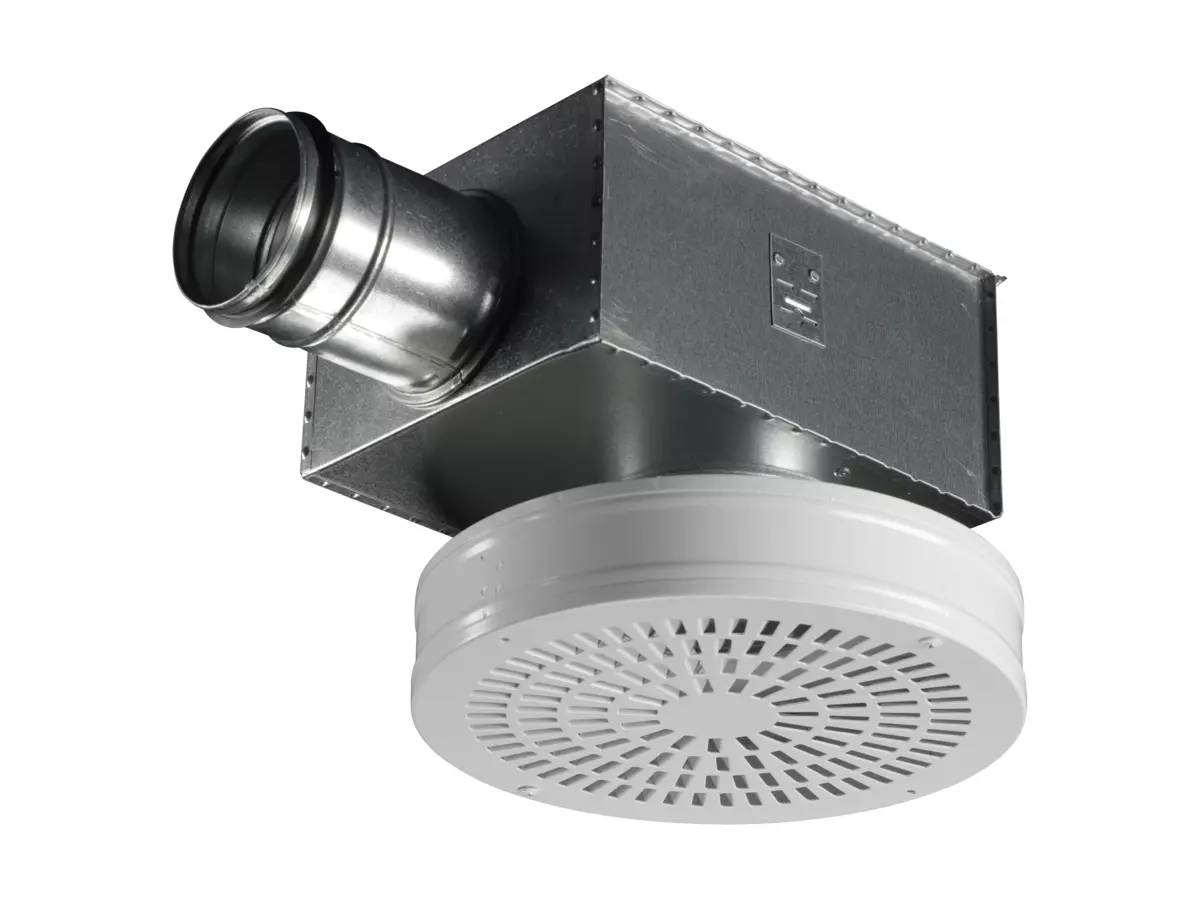

ROBUST Sirkulær tilluft- og fraluftsventil

Robust konstruksjon
Til- eller fraluft
Enkel montering i tak
Ledeskinneperforering
Kan brukes med plenumskammer ALS
Standardfarge Hvit RAL 9003
- 5 alternative standardfarger
- Andre farger på forespørsel

Utførelse

Materiale og overflatebehandling

LUFTMENGDE – LYDTRYKK ROM (Lp10A) *)
ROC Størrelse		25 dB(A)		30 dB(A)		35 dB(A)
ROC Størrelse		l/s	m3/h	l/s	m3/h	l/s	m3/h
100		22	79	26	94	29	104
125		32	115	36	130	42	151
160		47	169	54	194	63	227
200		77	277	88	317	100	360
250		108	389	123	443	140	504
315		150	540	175	630	205	738
400		209	752	242	871	280	1008

ROC Størrelse	ALS Størrelse	25 dB(A)		30 dB(A)		35 dB(A)
ROC Størrelse	ALS Størrelse	l/s	m3/h	l/s	m3/h	l/s	m3/h
100	80-100	15	54	18	65	21	76
125	100-125	24	86	27	97	32	115
160	125-160	35	126	41	148	47	169
200	160-200	59	212	68	245	78	281
250	200-250	86	310	100	360	115	414
315	250-315	120	432	139	500	161	580
400	315-400	174	626	202	727	234	842
*) Lp10A = Lydtrykk inkl. A-filter med 4 dB romdemping og 10 m2 romabsorpsjonsareal. Den nederste tabellen viser data for tilluft ved åpent spjeld når plenumskammer ALS benyttes.

Produktet er oppført i databasen over byggevarer som kan brukes i svanemerkede bygg.
