W4 Smart xs

En liten jätte bland ventilationsaggregat

W4 Smart xs är marknadens lägsta ventilationsaggregat och har den lägsta ljudnivån i sin storleksklass. Aggregatet med modulmått (597 x 599 x 446 mm, Ø 160 mm) lämpar sig för bostäder under 200 m² (100 l/s), kan bl.a. installeras ovanför en tvättpelare och lämnar generöst med utrymme för exempelvis en torkställning. Förvärmare som standardutrustning och smarta kompenseringsfunktioner garanterar att ventilationen fungerar kontinuerligt och inte orsakar onödigt undertryck under kalla vinterdagar. Som standard finns också marknadens smartaste behovsstyrda fuktautomatik.

  • Ecodesign Energiklass A*
  • Luftflödesområde 10-100 l/s
  • Värmeväxlarens temperaturverkningsgrad är upp till 82 % (EN 308)
  • Årsverkningsgrad upp till 79 % (Stockholm 21 C)
  • Behovsstyrd luftfuktighetsfunktion som standard
  • Utökade automatikfunktioner som tillval
  • Automatisk sommarfunktion och passiv kyla
  • Påfrysningsskydd som garanterar kontinuerlig ventilation
  • Externa tillbehör för värme och kyla finns som tillval
  • Styrsystem CASA Smart
  • Kan anslutas till fastighetsautomationssystem (I/O / Modbus)

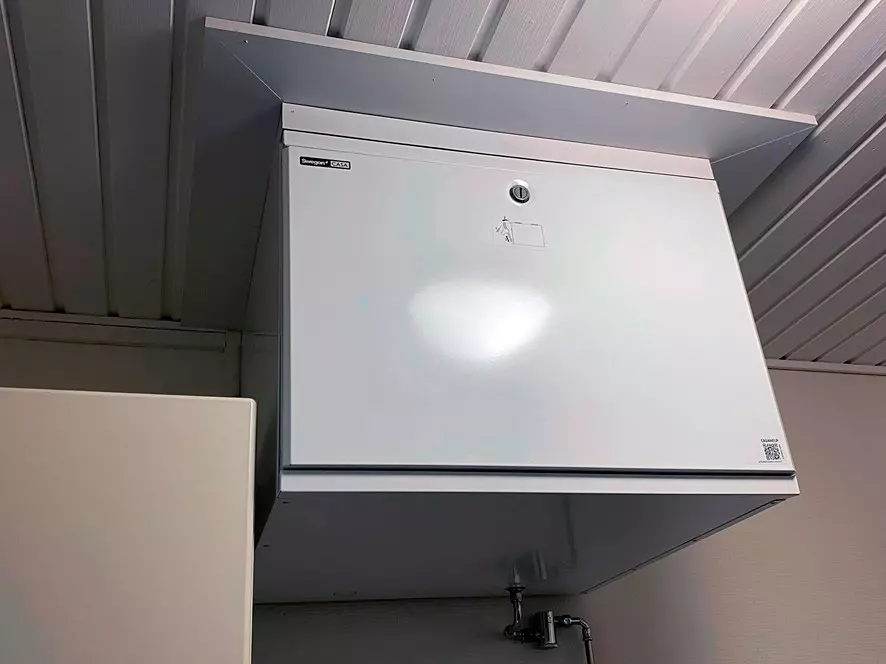

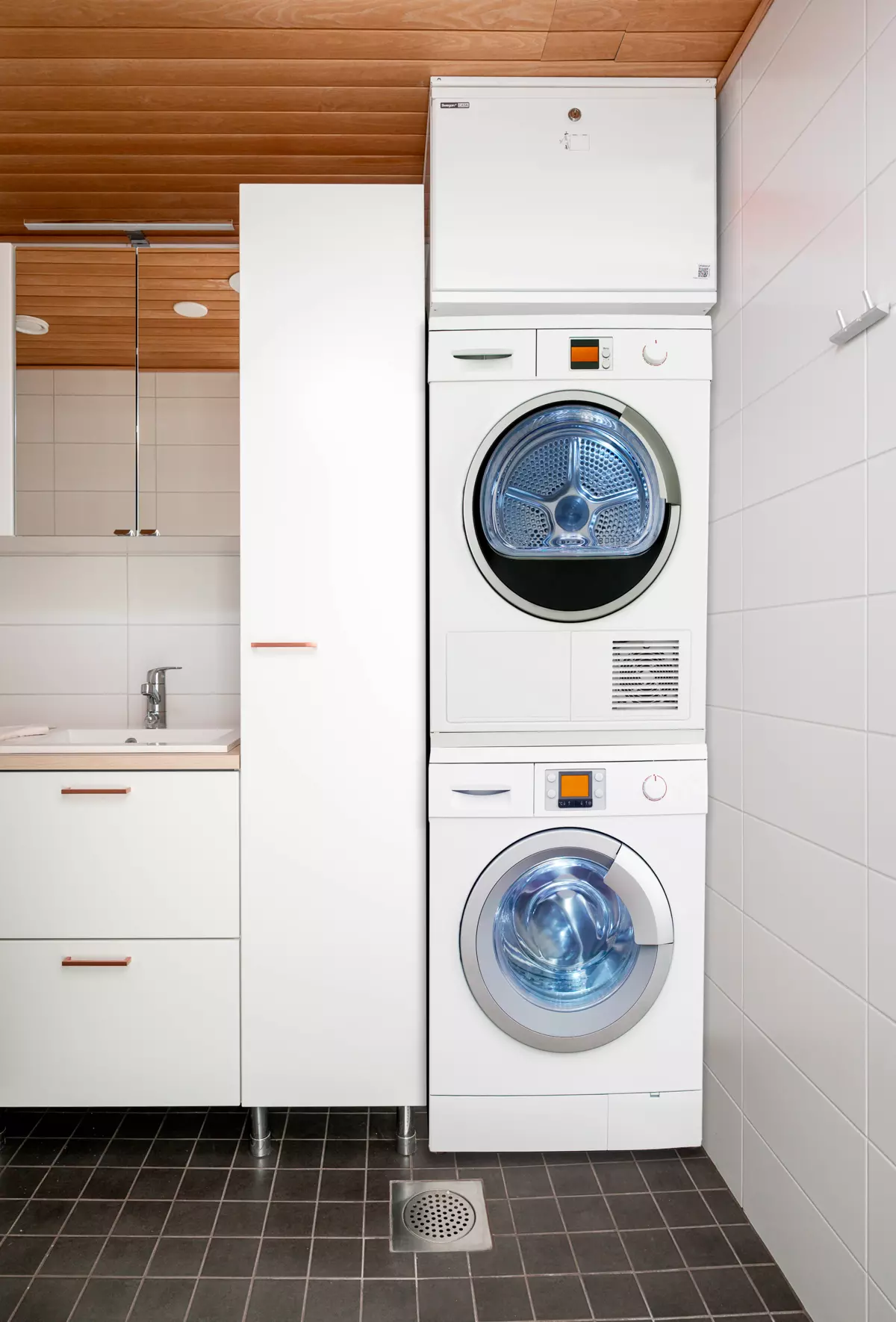

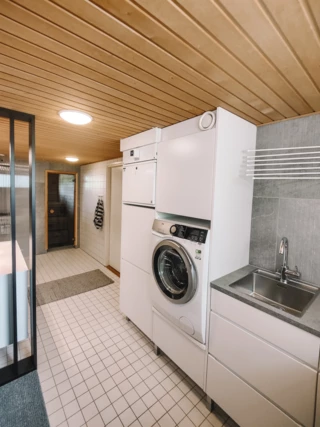

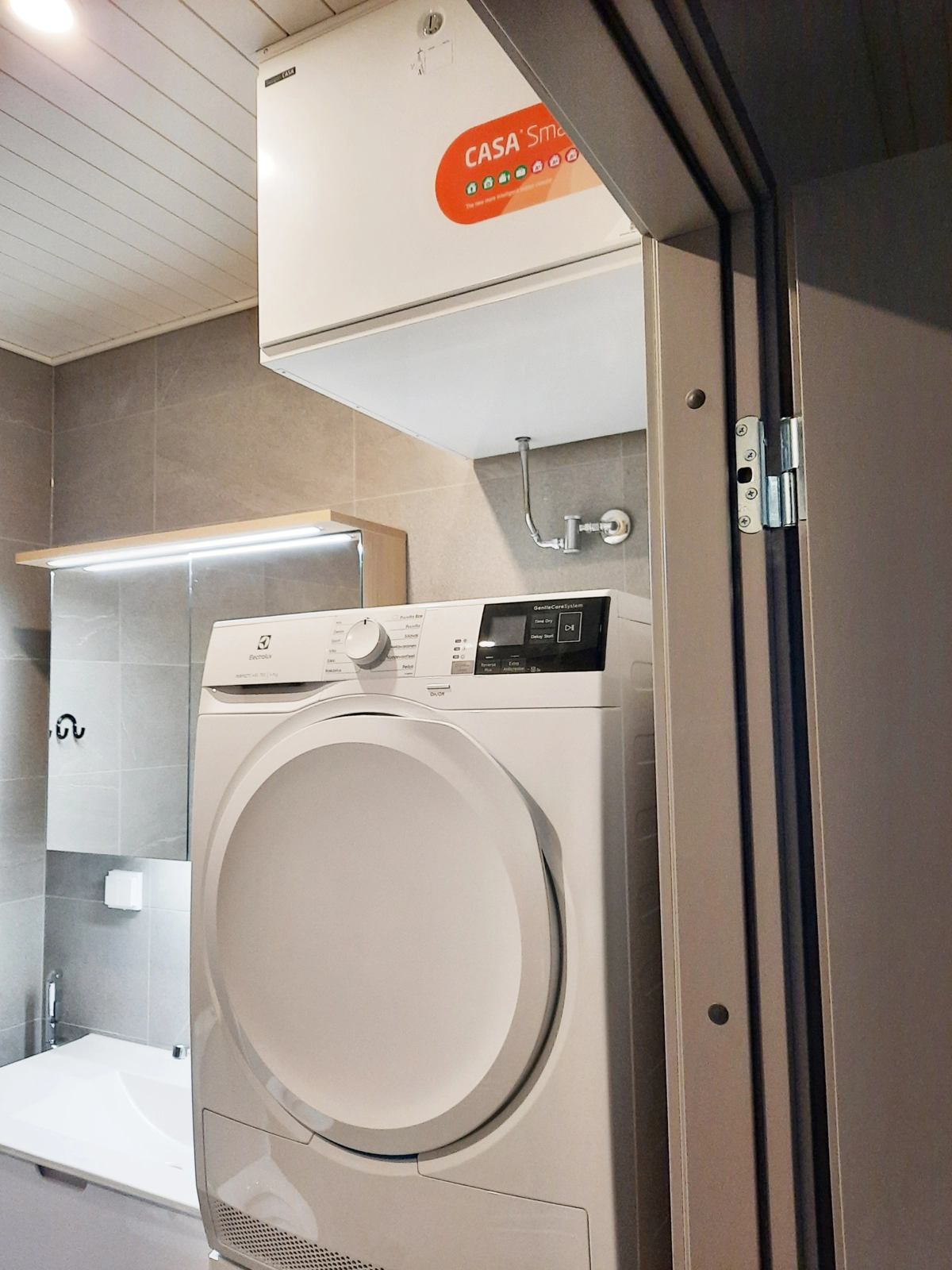

  • Låg bygghöjd för montage ovan tvättpelare

*Energiklassificering enligt EcoDesign direktiv Lot 6. Energiklass kan variera beroende på vald tillbehörsutrustning

Styrmöjligheter (tillval) CASA Smart ventilationsaggregat är försedda med marknadens mest mångsidiga styrmöjligheter! Välj önskat styrsätt eller kombinera flera!

Ladda ner dokument

Du hittar fler dokument på vår dokumentsöksida. Letar du efter äldre versioner så kan du hitta dessa i dokumentarkivet

Filtrera
Omfattande detaljerad produktinformation för bästa urval och integration i projektdesign
Installation, drift och underhåll samt säkerhetsinformation.
Våra produkter och tjänster presenterade i ett lättåtkomligt format
Deklarationer och certifikat m m.
Elscheman och hydraliska scheman m m.
Dokument Artikel Dokumenttyp Datum Ladda ner
Översikt (pdf 8.98MB) Swegon CASA Broschyr 2022-06-14
Produktblad (pdf 6.25MB) CASA W4 Smart xs Teknisk katalog 2022-02-02
Bostads snabbguide (pdf 394.78kB) CASA Smart panel IOM-manual 2021-04-20
Instruktion för filterbyte i ventilations-aggregat (pdf 325.08kB) Swegon CASA IOM-manual 2021-05-07
Bruksanvisning (pdf 11.18MB) CASA W3/W4 IOM-manual 2021-01-15
Installations-, driftsättnings- och underhållsanvisning (pdf 4.48MB) CASA W3/W4 xs IOM-manual 2021-06-23
Installations-, drifttagnings- och underhållsanvisning (pdf 3.87MB) CASA W4 Smart Econo IOM-manual 2019-05-17
Takfäst installationsanvisning (pdf 2.69MB) CASA W3/W4 IOM-manual 2021-12-02
Ett vattenlås (pdf 468.89kB) Swegon CASA IOM-manual 2020-03-30
EG-försäkran om överensstämmelse ventilationsaggregat (pdf 2.43MB) Swegon CASA Kvalitetsdokument 2019-05-23
Product fiche Ecodesign (pdf 134.78kB) CASA W-units Övrigt 2021-06-21
Ecodesign (pdf 581.16kB) W4 Smart xs Kvalitetsdokument 2021-07-14
Ecodesign (pdf 579.99kB) W4 Smart xs Kvalitetsdokument 2021-07-14
Ecodesign (pdf 467.12kB) CASA W4 Smart Econo Kvalitetsdokument 2018-05-24
Broschyr Smart styr (pdf 4.66MB) CASA Smart Broschyr 2018-05-24
AMA (docx 20.28kB) CASA W4 Smart Övrigt 2019-05-20
BVD (pdf 151.42kB) CASA W4 xs Teknisk katalog 2020-11-23
Anvisningar för isärtagning (pdf 1.06MB) CASA W3/W4 Smart Övrigt 2020-06-04
