Klimabafler som varmekilde

Klimabafler som varmekilde

Med Swegons komfortmoduler og klimabafler kan oppvarmings- og kjølebehov oppfylles uten å måtte installere separate radiatorer og radiatorkretser.

Introduction

  • En vanlig tilnærming til bygningsdesign er å bruke kjølebafler for ventilasjons- og kjølebehov, mens varmebehov vanligvis håndteres av radiatorer.

  • Med Swegons komfortmoduler og klimabafler kan ventilasjons-, varme- og kjølebehov oppfylles effektivt uten behov for separate radiatorer og radiatorkretser.

  • Alle komfortmoduler og kjølebafler fra Swegon er omhyggelig designet og testet for å gi optimal ventilasjon, oppvarming og kjøling.

  • Bruk av Swegons komfortmoduler og klimabafler gir en enkel og kostnadseffektiv løsning, der rørinstallasjoner er begrenset til komfortmodulene i taket. Dette sparer ikke bare tid og plass, men bidrar også til å redusere bygningens totale karbonutslipp, noe som er til fordel for miljøet. I tillegg frigjøres verdifull gulvplass som ellers ville vært brukt av radiatorer, noe som gir en mer fleksibel og estetisk  utforming av arealer.

Hva er et godt inneklima?

Et godt inneklima er avgjørende for å skape et sunt og komfortabelt miljø å bo eller jobbe i. Aktiv regulering av inneklimaet bidrar også til å forhindre fukt- og muggvekst, og beskytter bygningens struktur, installasjoner og innredning mot store temperaturvariasjoner. Alt dette bidrar til å forlenge bygningens levetid og opprettholde verdien.

Når vi utformer et optimalt inneklima, kan vi referere til standarden SS-EN ISO 7730:2006, som har en målsetting at minst 90 % av menneskene skal oppleve komfort i et rom.

Noen av verdiene vi må ivareta i et oppvarmingsscenario er som følger:

  • Driftstemperatur: 20–24 °C
  • Lufthastigheter: 0,15 m/s – 0,25 m/s
  • Temperaturforskjell mellom hode og føtter: < 3 °C
  • Stråletemperatur fra overflater:
    * 19 °C ved gulvet
    * <35 °C fra tak og vegger

Vil du få varmen ned til oppholdssonen?

  • Swegon anbefaler at utløpstemperaturen fra klimabaffelen er ca. 2–4 grader varmere enn romtemperaturen for å sikre god og jevn omblanding i rommet. Denne temperaturforskjellen bidrar til å skape et komfortabelt og stabilt innemiljø.

  • Høyere utslippstemperaturer kan føre til større temperatur-sjiktning, noe som fører til at varmen holder seg høyere oppe i rommet og ikke når ned i oppholdssonen der behovet er. Dette kan føre til ujevn temperaturfordeling og redusert komfort for brukerne.

  • Den varme luften fra klimabaffelen vil sakte synke ned og blandes med romluften, noe som bidrar til et jevnt og behagelig klima. Ved å holde utløpstemperaturen innenfor det anbefalte området, kan problemer med temperatursjiktningunngås, og sikre effektiv oppvarming av rommet.

Parameter i videoen
Tilluftstemperatur: 18 °C (64,4 °F)
Luftmengde: 40 L/s (0,04 m³/s, 84,8 CFM)
Kanaltrykk: 80 Pa (0,32 tommer wg)
TUR vanntemperatur: 35 °C (95 °F)
Vannmengde: 0,03 l/s (108 l/t, 0,48 GPM)
Romtemperatur: 21 °C (69,8 °F)
Temperatur yttervegg: 17 °C (62,6 °F)
Utløpslufttemperatur fra klimabaffel: 24 °C (75,2 °F)

Du må tillate informasjonskapsler for markedsføring hvis du vil se denne typen innhold fra Swegon

Hvor skal romtemperaturen måles?

  • Swegon anbefaler at sensorer for måling og kontroll av romtemperatur plasseres på en innvendig vegg, ca. 1,1 meter fra gulvet. Laboratorietester har vist at sensorer plassert nær en varmekilde i drift uunngåelig påvirkes av varmeavgivelsen, noe som kan påvirke både driften av og komforten i rommet.

  • Det bør også tas hensyn til solstråling, som kan varme opp sensoren. Hvis romsensoren er montert i nærheten av en dør, er det en risiko for at temperaturmålingen vil bli påvirket av temperaturen i det tilstøtende rommet når døren er åpen.

Hva er anbefalt installasjonshøyde?

  • Når det gjelder oppvarming fra taket, er det viktig at den varme luften når oppholdssonen, hvor den er mest effektiv.

  • Laboratorietester har vist at klimamoduler  plassert i en høyde mellom 2 og 3,5 meter er optimale for god funksjonalitet.

  • En høyere installasjonshøyde kan også fungere, men det bør tas ekstra hensyn til andre parametere som tilluftstemperatur, luftmengder, romdesign og hvordan rommet skal brukes, da alle disse faktorene påvirker resultatet.

Hvilken tur temperatur skal brukes?

Nedenfor er to driftseksempler som fungerer bra for klimabafler.

Regulering med varmepumpe – lav tur-temperatur og effektiv drift

  • Varmepumper fungerer best ved lave temperaturer og en relativt jevn temperaturforskjell mellom tur og retur. Dette gjør det mulig å regulere systemet på en mer konvensjonell måte uten å måtte fokusere like mye på å opprettholde en kald retur.
  • Lav turtemperatur (28–40 °C): For å opprettholde varmepumpens effektivitet, bør turtemperaturen holdes så lav som mulig, mellom 28-40 °C, avhengig av bygningens behov. En mindre Delta T, rundt 5–8 °C, fungerer ofte bra for varmepumper. Siden varmepumper fungerer mer effektivt ved lavere temperaturer, kan en høyere vannmengde være fordelaktig for jevn fordeling av varmen. Her kan tradisjonell termostatkontroll brukes til å opprettholde en stabil innetemperatur.

Regulering med fjernvarme – kald retur og effektiv energiutvinning

  • Fjernvarmesystemer er mest effektive med lave returtemperaturer, da dette maksimerer energiutvinningen i fjernvarmenettet. For å oppnå dette bør reguleringen justeres slik at vannet avgir så mye varme som mulig det går i retur.
  • Lav vannmengde og høyere temperaturforskjell (ΔT): Ved å redusere vannmengden har vannet mer tid til å avgi varme, noe som resulterer i en lavere returtemperatur. Delta T (forskjellen mellom tur og retur) skal være høy, fortrinnsvis 10–15 °C, for effektivt å avgi varmen.

Må ventilasjonen driftes på natt for å varme bygget?

  • Swegon anbefaler å ventilere ved kalde værforhold også utenom ordinær arbeidstid, gjerne med en resirkulering av luften (uten kald uteluft) og å bruke en ettervarmer/varmebatteri for optimal energieffektivitet.

  • For å avgi varme fra komfortmodulene må ventilasjon være i drift og levere en viss luftmengde. Varigheten og i hvilke perioder ventilasjon må driftes om natten, avhenger av bygningens klimaskall og forholdene i det spesifikke prosjekt.

Hvilke kostnadsbesparelser er mulig?

Bruk av komfortmoduler til både oppvarming og kjøling i stedet for tradisjonelle løsninger med radiatorer og separate kjølemoduler gir betydelige kostnadsbesparelser.

Lavere installasjonskostnader

  • Ved å erstatte radiatorer med komfortmoduler som håndterer både oppvarming og kjøling, reduseres materialkostnader og arbeidsinnsats, noe som gjør installasjonen både enklere og mer kostnadseffektiv.
  • Et to-rørssystem for både oppvarming og kjøling er spesielt kostnadseffektivt, da det eliminerer behovet for separate rør. Et fire-rørssystem kan også brukes for økt fleksibilitet.

Lavere driftskostnader

  • Komfortmoduler gir jevnere temperaturfordeling, noe som bidrar til redusert energiforbruk og forbedret komfort.
  • Takket være lave turtemperaturer kan varmepumper operere med en høyere COP (ytelseskoeffisient), noe som reduserer både energiforbruk og varmetap i rørsystemet.

Reduserte vedlikeholdskostnader

  • Siden komfortmoduler kombinerer oppvarming og kjøling i ett system, reduseres antall  komponenter som krever vedlikehold. Dette fører til lavere servicekostnader og en mer pålitelig løsning.

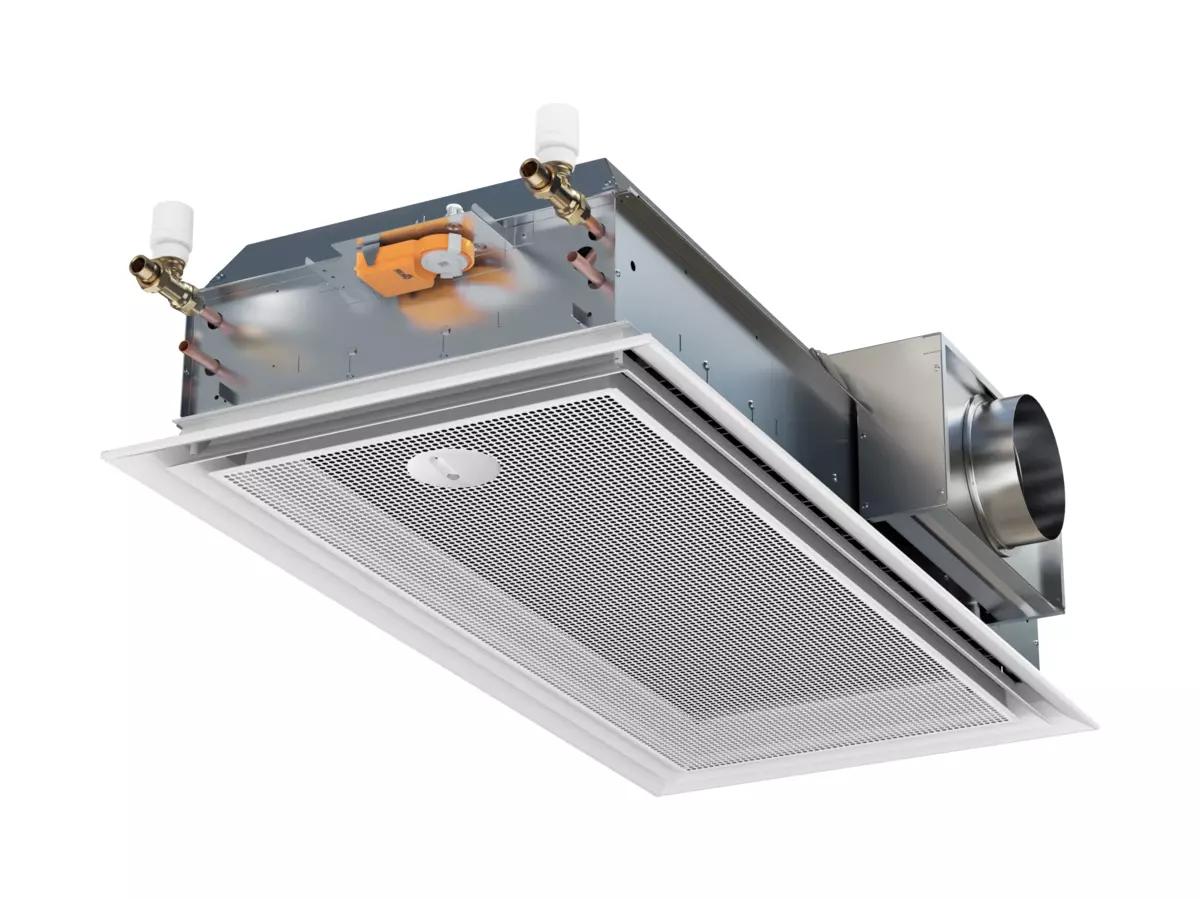

Vårt produktutvalg for oppvarming og kjøling
