Overluftsløsninger

Veiledning for å velge riktig overluftsløsning

Når standard overluftsventil ikke passer på grunn av ulike forhold, for eksempel lydkrav, luftmengder eller der det er behov for en fleksibel installasjon, kan flere av Swegons produkter kombineres for å løse dette.

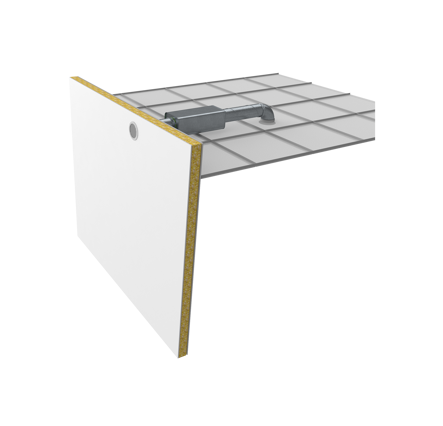

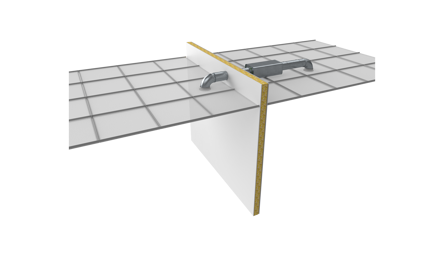

Det finnes flere løsninger avhengig av om installasjonen skal gjøres gjennom vegg, tak til tak eller tak til vegg.

Hurtigvalg

Tabellen viser Rw-verdi ved ulike kombinasjoner av overluftsløsninger der Swegons lyddempere, ventiler samt kanaldetaljer inngår.

LUFTMENGDE – TRYKKFALL – RW-VERDI
Kanaldim.	Overluftsventil bestående av GRC og CLA	Totaltrykkfall pt, l/s				Rw = Dn,ew 1 m2	Dn,ew 10 m2
Kanaldim.	Overluftsventil bestående av GRC og CLA	5 Pa	10 Pa	15 Pa	20 Pa	dB
100	2x GRC 100 + 1x CLA-A 100-500	12	15	18	20	36	46
100	2x GRC 100 + 1x CLA-A 100-1000	12	15	18	20	47	57
100	2x GRC 100 + 1x CLA-A 100-1000 + 1x CLA-A 100-500	11	14	17	19	59	69
125	2x GRC 125 + 1x CLA-A 125-500	19	24	29	35	31	41
125	2x GRC 125 + 1x CLA-A 125-1000	19	24	29	35	44	54
125	2x GRC 125 + 1x CLA-A 125-1000 + 1x CLA-A 125-500	17	22	27	32	56	66
125	2x GRC 125 + 2x CLA-A 125-1000	17	22	27	32	64	74
160	2x GRC 160 + 1x CLA-A 160-500	31	40	49	58	26	36
160	2x GRC 160 + 1x CLA-A 160-1000	31	40	49	58	39	49
160	2x GRC 160 + 2x CLA-A 160-500	25	35	45	55	42	52
160	2x GRC 160 + 1x CLA-A 160-1000 + 1x CLA-A 160-500	25	35	45	55	52	62
160	2x GRC 160 + 2x CLA-A 160-1000	25	35	45	55	59	69
200	2x GRC 200 + 1x CLA-A 200-1000	54	70	85	100	36	46
200	2x GRC 200 + 1x CLA-A 200-1000 + 1x CLA-A 200-500	48	65	80	95	47	57
200	2x GRC 200 + 2x CLA-A 200-1000	48	65	80	95	56	66
200	2x GRC 200 + 1x CLA-A 200-1000 + 2x CLA-A 200-500	45	60	75	90	58	68
200	2x GRC 200 + 2x CLA-A 200-1000 + 1x CLA-A 200-500	45	60	75	90	65	75
250	2x GRC 250 + 1x CLA-A 250-1000	85	115	140	165	28	38
250	2x GRC 250 + 1st CLA-A 250-1000 + 1x CLA-A 250-500	80	110	133	155	38	48
250	2x GRC 250 + 2x CLA-A 250-1000	80	110	133	155	45	55
250	2x GRC 250 + 2x CLA-A 250-1000 + 1x CLA-A 250-500	75	105	125	145	54	64
250	2x GRC 250 + 3x CLA-A 250-1000	75	105	125	145	60	70
315	2x GRC 315 + 1x CLA-A 315-1000	140	180	220	260	22	32
315	2x GRC 315 + 2x CLA-A 315-1000	125	175	210	245	37	47

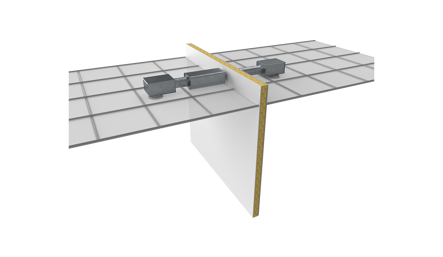

	Overluftsventil bestående av GRC, CLA og ALS
125	2x GRC 160+ALSd 125-160 + 1x CLA-A 125-1000	14	18	22	25	45	55
160	2x GRC 200+ALSd 160-200 + 1x CLA-A 160-1000	23	30	37	45	40	50

	Overluftsventil bestående av GRC, CLA og SOTTO
125	GRC 125 + 1x CLA-A 125-1000 + SOTTO 125	15	25	31	36	56	66
160	GRC 160 + 1x CLA-A 160-1000 + SOTTO 160	18	30	36	42	51	61
Alle tabellverdier er teoretisk basert på respektive målte detaljer.
