Comment réduire les fuites ?

Comment réduire les fuites ?

Les fuites doivent être évitées car elles affectent à la fois la qualité de l'air

et la consommation d'énergie.



Il existe deux types de fuites :

  • Les fuites directes au niveau des joints d'étanchéité
  • Le transfert d'énergie (carry-over)



La quantité de fuites directes au niveau des joints dépend de l'équilibre de pression entre le côté alimentation et le côté extraction. Si la différence de pression entre l'alimentation et l'extraction est nulle, la fuite directe sera également nulle. Ceci peut être obtenu en introduisant une chute de pression supplémentaire dans l'air extrait.

Le carry-over signifie que l'air est transporté d'un côté du rotor à l'autre en conséquence directe de la rotation. Cela signifie qu'une partie de l'air extrait est transférée vers l'air d'alimentation et qu'une partie de l'air extérieur est transférée vers l'évacuation.

Vous trouverez ci-dessous des informations sur la façon dont les fuites internes sont minimisées dans les centrales de traitement d'air Swegon et sur la façon de mesurer correctement les fuites internes.

Secteur de purge

Le transfert peut être minimisé par l'utilisation d'un secteur de purge, qui est une plaque qui bloque une section du rotor pour l'air extrait et laisse une petite quantité d'air extérieur purger le rotor de l'air extrait. Cela élimine le transfert de l'air extrait vers le soufflage à la vitesse d'air pour laquelle la taille du secteur de purge est conçue. À une vitesse inférieure, il y aura un léger transfert.

Le guide d'Eurovent "Air Leakages in Air Handling Units" est recommandé pour une lecture plus approfondie.

Vous devez autoriser les cookies si vous souhaitez consulter ce type de contenu de Swegon.

Contrôle du transfert

Le système de contrôle GOLD IQlogic comporte une fonction qui contrôle la vitesse de la roue en fonction de la vitesse de l'air afin d'assurer une purge correcte. En adaptant la vitesse de la roue au débit d'air, en la ralentissant si nécessaire, le transfert de l'air extrait vers l'air d'alimentation propre est minimisé.

Équilibre de la pression

Pour que la fonction de purge fonctionne, il est nécessaire d'avoir une différence de pression pour entraîner le flux d'air à travers le secteur. Pour cela, il faut que la pression avant la roue, côté extraction, soit inférieure à celle du côté de l'alimentation sité après la roue.

Dans les unités GOLD, l'équilibre de pression peut être mesuré à l'aide des prises fournies, et ajusté à l'aide des plaques de pression perforées incluses dans l'unité.

Contrôle de la qualité de l'air

La fonction de contrôle GOLD comprend une option qui assure un équilibre correct de la pression même lorsque les pressions externes changent. Un capteur de pression est utilisé pour contrôler un registre sur l'entrée d'extraction afin que la pression correcte soit maintenue en permanence. Cette option est idéale pour les systèmes climatiques fonctionnant à la demande.

Comment mesurer les fuites internes ?

OACF et EATR

Les facteurs les plus établis pour caractériser les fuites internes des échangeurs de chaleur rotatifs sont l'EATR et l'OACF, qui sont tous deux définis dans la norme EN 16798-3.

L'EATR définit la quantité d'air extrait qui fuit vers l'air d'alimentation. L'OACF définit le rapport entre l'air extérieur et l'air soufflé et constitue une mesure des fuites entre l'air extérieur et l'air extrait.

La norme EN 308 fournit des méthodes pour mesurer les performances des échangeurs de chaleur, y compris l'OACF et l'EATR. Toutes les centrales de traitement d'air certifiées Eurovent sont mesurées conformément à la norme EN 308.

Source: Eurovent

internal leakage2.JPG

SFPv

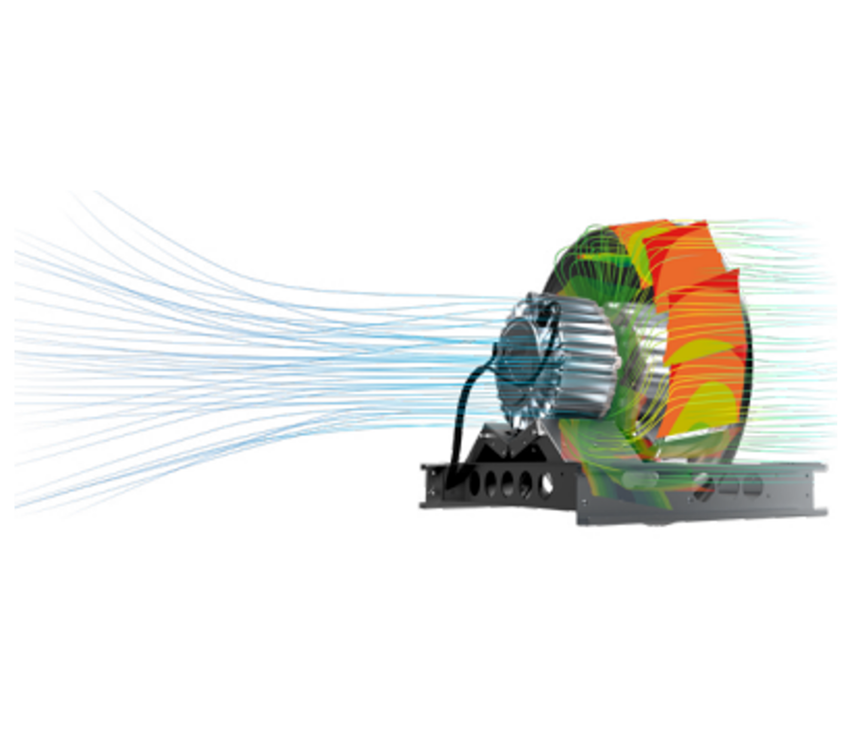

Le SFP est une question de pression et d'efficacité. Pour réduire la SFP, il est nécessaire de réduire la perte de charge et d'augmenter l'efficacité totale du ventilateur.



Calcul de la SFPv

Un calcul correct de la SFP de l'unité doit inclure les fuites et la pression supplémentaire nécessaire pour obtenir un équilibre de pression correct.

La définition de la SFPv exige que les fuites soient incluses et que les points de fonctionnement des ventilateurs soient calculés avec les effets des fuites. Cela signifie que le SFPv sera plus élevé que le SFP calculé sans les fuites.
