Diferentes métodos de suministro de aire

A continuación se especifican las soluciones de suministro de aire más comunes en los edificios para la ventilación de confort. Las cargas máximas de refrigeración que se especifican se refieren a la capacidad de refrigeración por aire y tienen en cuenta la acumulación en la estructura del edificio.

Colocación en el techo

Con este método es importante ser preciso en la definición de la zona ocupada. En los casos en que las corrientes de aire descendentes a lo largo de las paredes son aceptables, el principio tiene sus claras ventajas. Hay que tener en cuenta las corrientes de convección de la pared de la ventana.

Colocación en el techo, borde delantero

Para el aire de impulsión por debajo de la temperatura ambiente, suele obtenerse un resultado satisfactorio de este método si el difusor se ajusta a una longitud de alcance ligeramente mayor (1 a 2 m) que la profundidad del local.

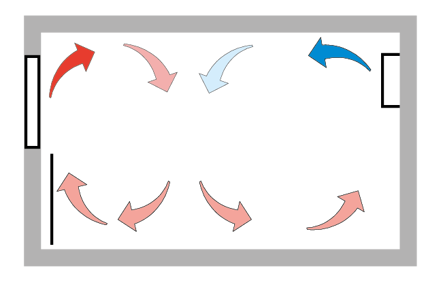

Colocación del borde trasero

La selección del difusor de aire de impulsión es clave en esta solución, dada la importancia de la longitud de tiro. Por ejemplo, en una oficina en la que el puesto de trabajo está situado cerca de la pared de la ventana, una longitud de tiro máxima de 0,2 debe ser igual a la profundidad de la sala, multiplicada por 0,7 cuando se suministra aire por debajo de la temperatura ambiente. Pueden utilizarse longitudes de tiro más largas si la zona ocupada no se acerca a la ventana más de 0,75 m.

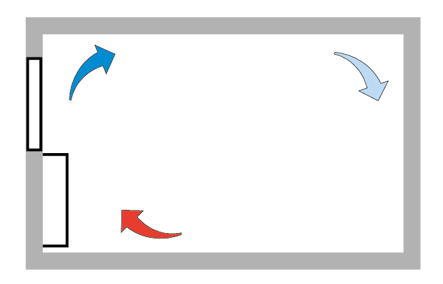

Colocación del alféizar de la ventana

Es importante reconocer el caso de la temperatura del aire de suministro y de la ventana. En situaciones en las que existe el riesgo de que ambas temperaturas sean inferiores a la temperatura ambiente, también existe el riesgo de que el aire se sumerja en la zona más cercana a la ventana (1 a 2 m).

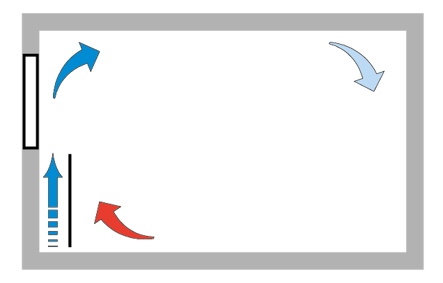

Colocación detrás de los radiadores

La colocación en esta solución requiere una alta velocidad de salida del difusor de aire de impulsión para evitar el hundimiento en la zona ocupada. Es importante que cualquier alféizar de ventana esté diseñado de manera que no dirija el aire hacia la habitación.

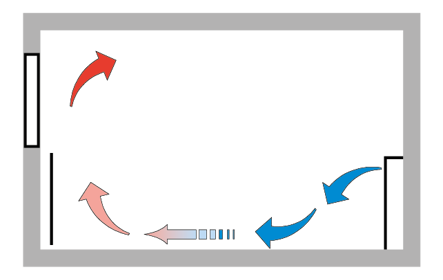

Colocación en el suelo, baja velocidad

Si se utilizan difusores con un patrón de distribución flexible, en este método se puede aplicar una diferencia de temperatura entre el aire de la sala y el aire de suministro de 6°C como máximo. La carga máxima de refrigeración es de unos 35 W/m2 a una altura de techo de aproximadamente 2,8 m.

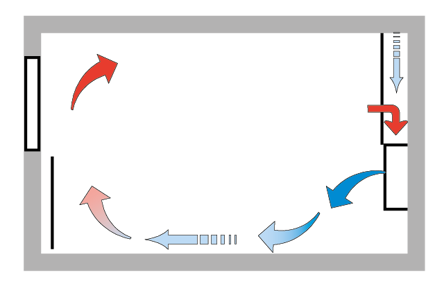

Colocación en el suelo, baja velocidad con eyector

El uso de un componente eyector especial como complemento del difusor de baja velocidad iguala la distribución de la temperatura en la zona ocupada de la sala con este método. De este modo, se pueden aplicar diferencias de temperatura de entre 6 y 9 °C entre el aire de la sala y el de impulsión.
