Les solutions d'alimentation en air les plus courantes dans les locaux pour une ventilation de confort sont spécifiées ci-dessous. Les charges de refroidissement maximales spécifiées se rapportent à la capacité de refroidissement par voie aérienne et tiennent compte de l'accumulation dans la structure du bâtiment.
Par le plafond
En utilisant cette méthode, il est important d'être précis dans la définition de la zone occupée. Dans les cas où les courants d'air descendants le long des murs sont acceptables, ce principe présente des avantages évidents. Faites attention aux courants de convection provenant de la paroi de la fenêtre.

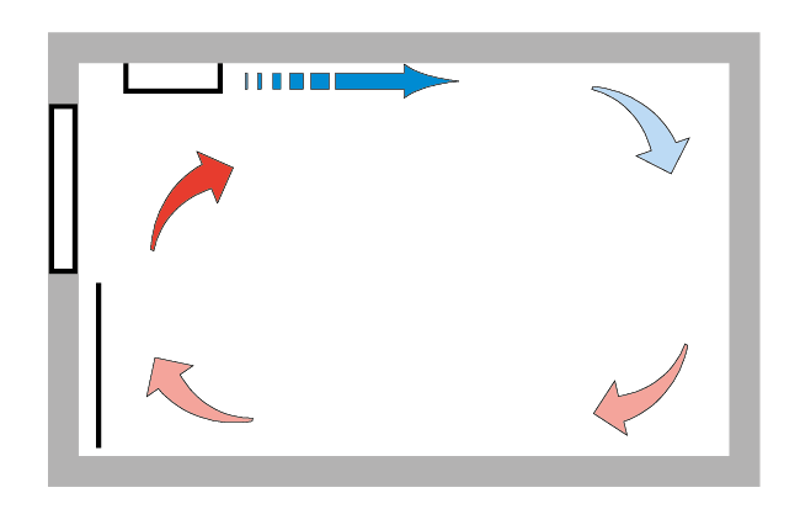

Par le plafond, bord avant
Pour un soufflage en dessous de la température ambiante, on obtient généralement un résultat satisfaisant avec cette méthode si le diffuseur est dimensionné pour une longueur de jet légèrement supérieure (1 à 2 m) à la profondeur de la pièce.

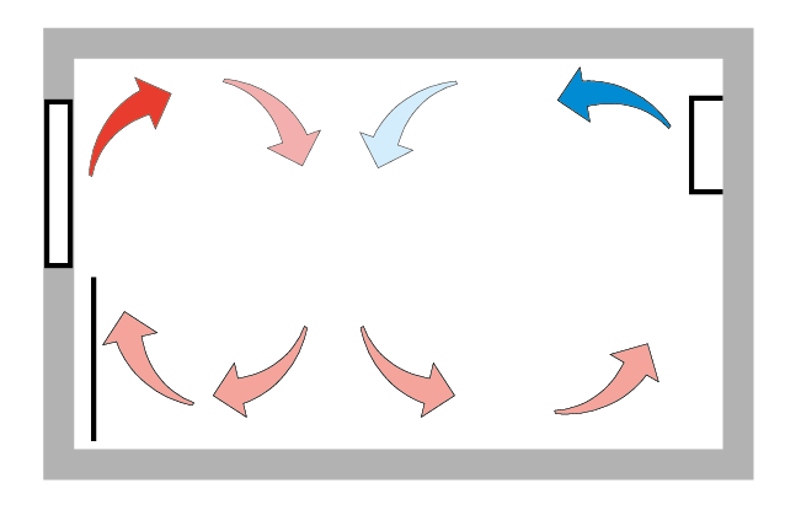

Bord arrière
Le choix du diffuseur d'air de soufflage est essentiel dans cette solution, étant donné l'importance de la longueur de jet. Par exemple, dans un bureau où le poste de travail est situé près du mur de la fenêtre, une longueur maximale de l0,2 doit être égale à la profondeur de la pièce, multipliée par 0,7 lorsque l'air fourni est inférieur à la température ambiante. Des longueurs de projection plus importantes peuvent être utilisées si la zone occupée ne s'approche pas de la fenêtre à moins de 0,75 m.

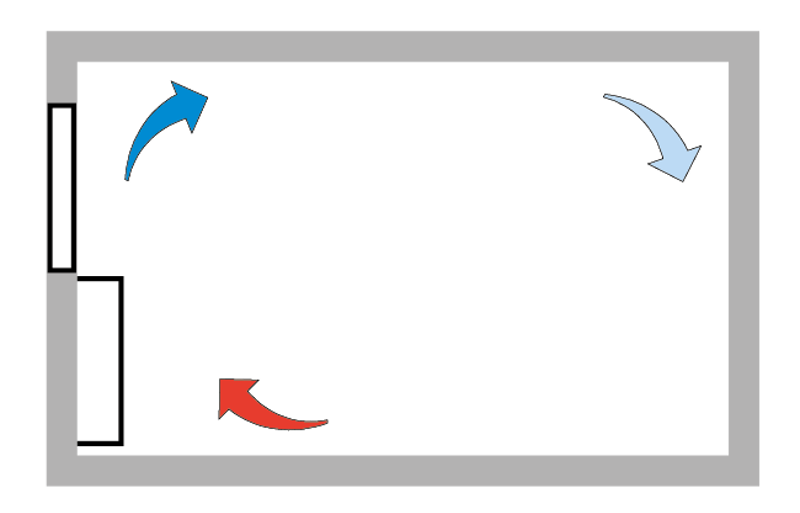

En dessous d'une fenêtre
Il est important d'identifier la température de l'air soufflé et de la fenêtre. Dans les situations où ces deux températures risquent d'être inférieures à la température ambiante, il y a un risque de plongée de dépression dans la zone la plus proche de la fenêtre (1 à 2 m).

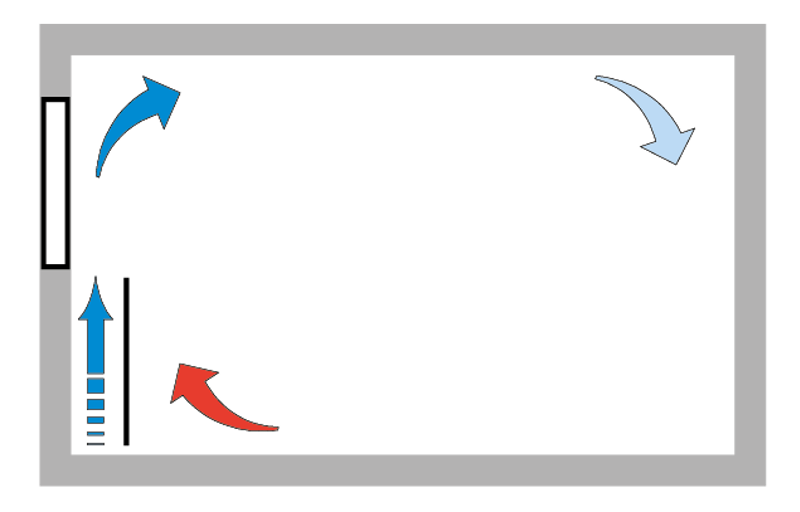

Derrière des radiateurs
Cette configuration nécessite une vitesse de sortie élevée du diffuseur d'air de soufflage pour éviter de plonger dans la zone occupée. Il est important que tout rebord de fenêtre soit conçu de manière à ne pas diriger l'air dans la pièce.

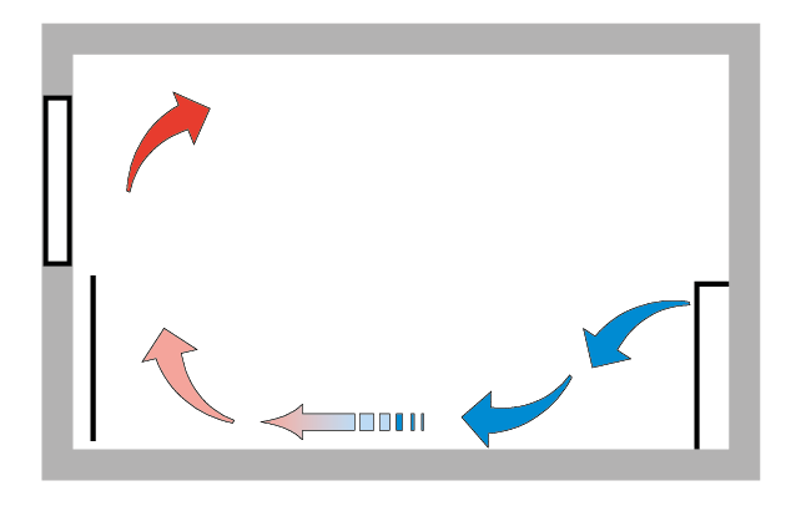

Au sol (basse vitesse)
Si des diffuseurs avec un schéma de distribution flexible sont utilisés, une différence de température entre l'air ambiant et l'air soufflé de 6°C maximum peut être appliquée dans cette méthode. La charge de refroidissement maximale est d'environ 35 W/m2 pour une hauteur de plafond d'environ 2,8 m.

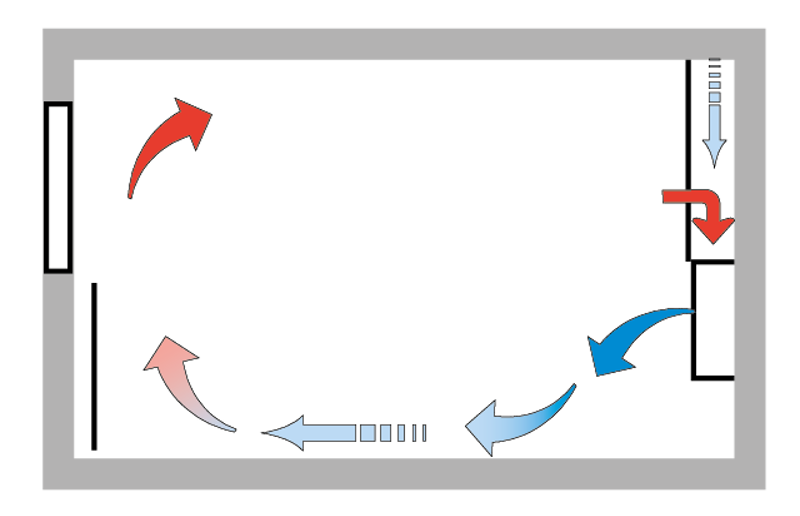

Au sol, basse vitesse avec éjecteur-convecteur
L'utilisation d'un éjecteur en complément du diffuseur basse vitesse permet d'égaliser la distribution de la température dans la zone d'occupation de la pièce. Des différences de température entre 6 et 9 °C entre la pièce et l'air soufflé peuvent ainsi être appliquées.
