HAWK Ceiling
- Konstrukcja o niskim profilu, nie wystaje z siatki sufitu
- Może spełniać funkcję wywiewnika

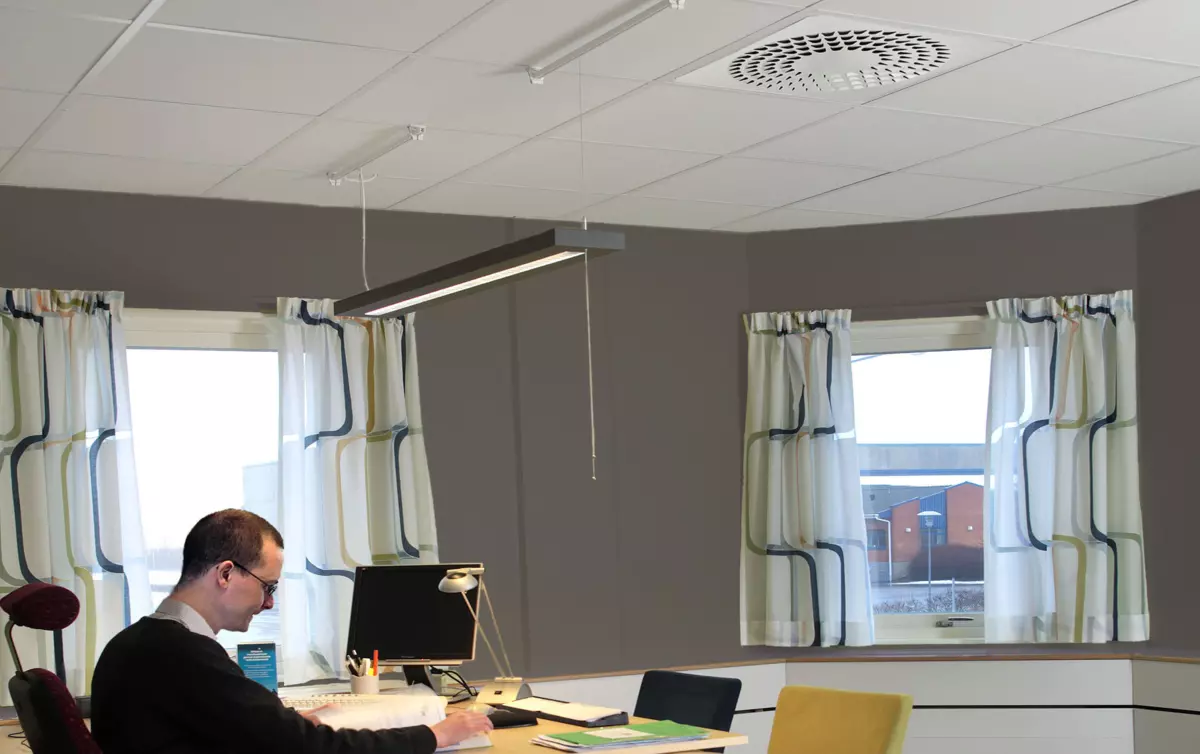

- Dedykowany do montażu w suficie kasetonowym ( 600x600 mm)
- Funkcja Quick Access
- Łatwy dostęp do obsługi i konserwacji
- Kompatybilny ze skrzynką regulacyjno-pomiarową ALS, z podłączeniem o 1 lub 2 średnice mniejszym od podłączenia nawiewnika.
- Dostępny w wersji o obniżonej wysokości
- Standardowy kolor biały RAL 9003
- 5 wariantów kolorów standardowych
- Pozostałe kolory dostępne na zamówienie
-
Funkcja
- Powietrze wywiewane, Powietrze nawiewane

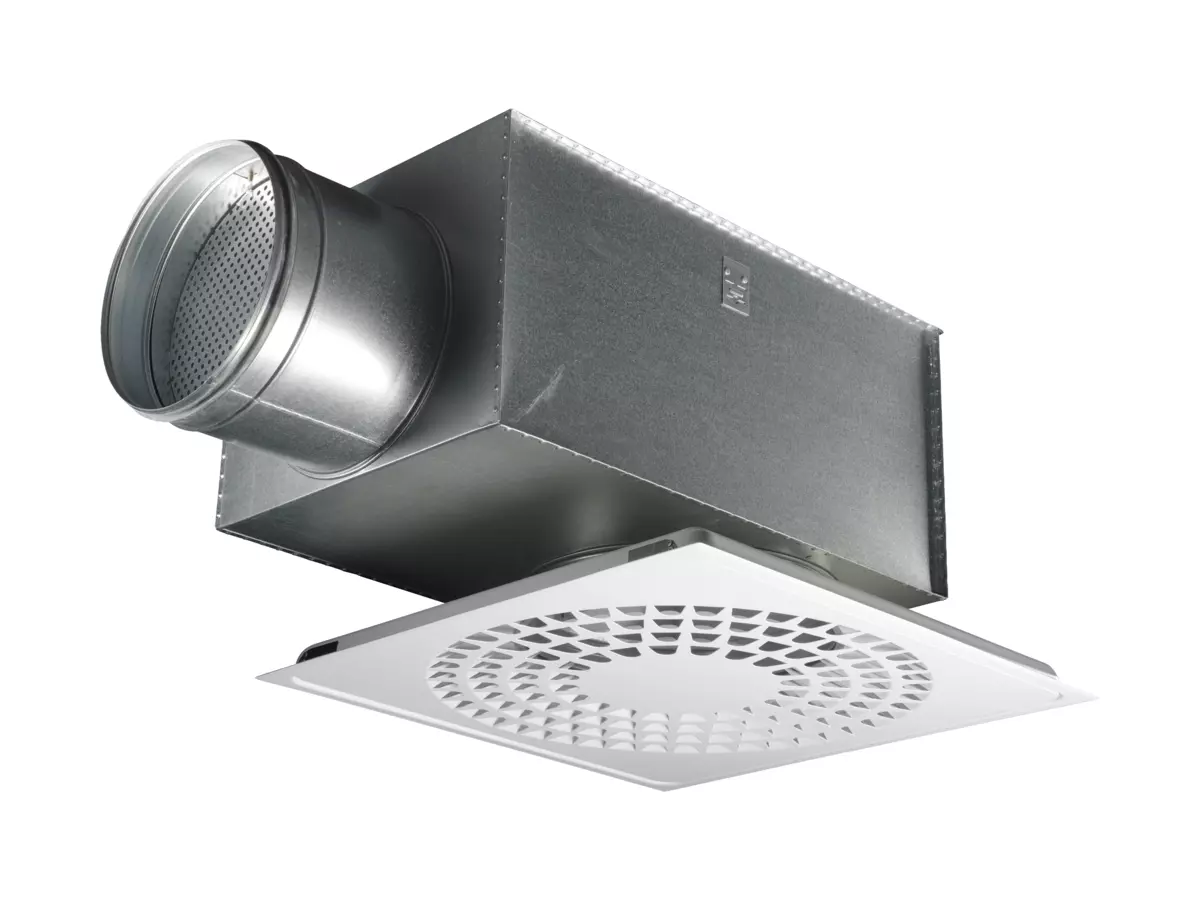

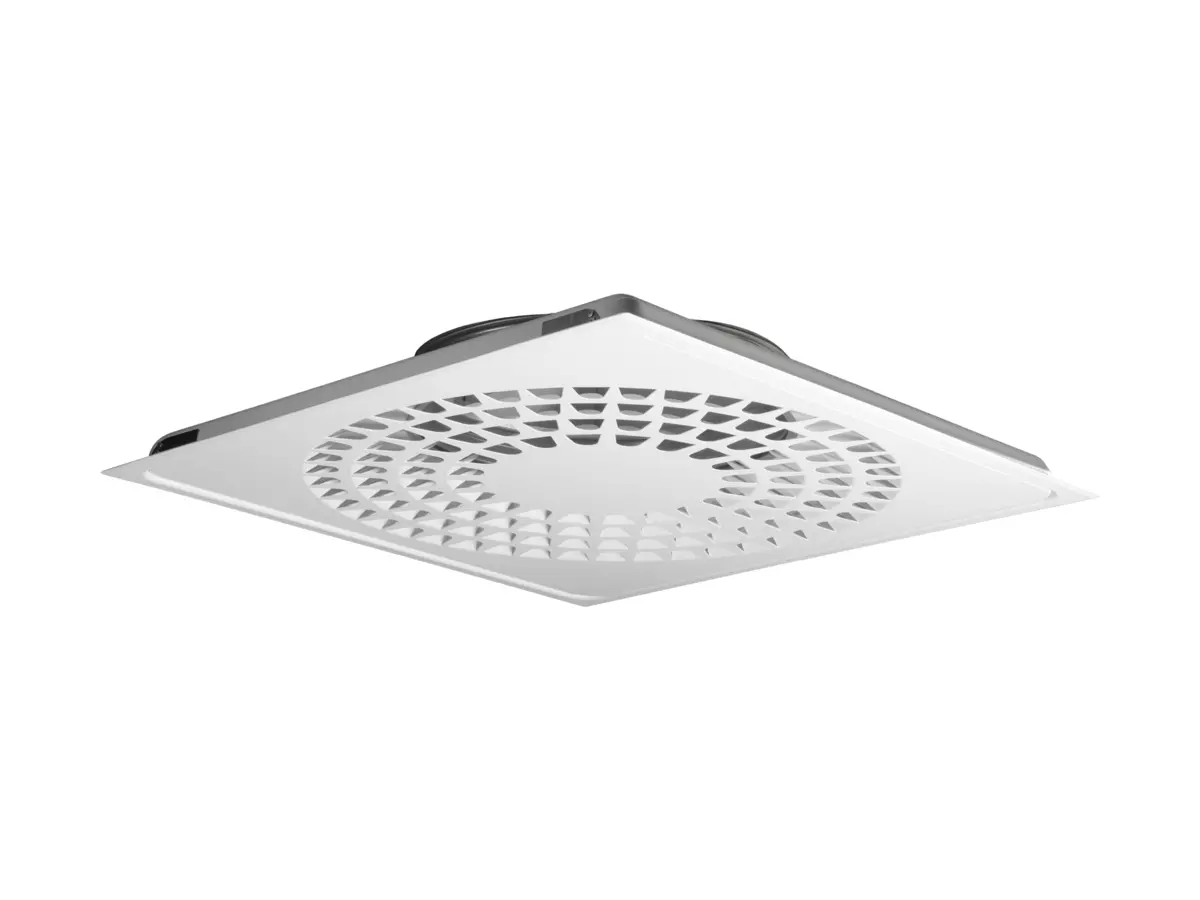

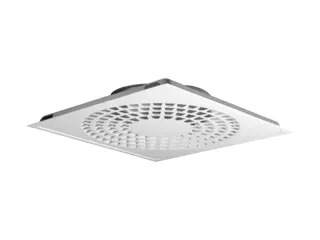

Nawiewnik składa się ze skrzynki przyłączeniowej i perforowanej płyty czołowej. Perforacja nawiewnika zaprojektowana została do nawiewu dużych ilości powietrza. Płyta czołowa zawieszona jest na zawiasach i zabezpieczona sprężynowymi zaczepami. System mocowania płyty czołowej nosi nazwę Quick Access, a dzięki niemu otwieranie i zamykanie nawiewnika w celu montażu, czyszczenia i regulacji jest znacznie łatwiejsze i szybsze.
Nawiewnik jest dostępny w wersji niskiej przeznaczonej do instalacji w miejscach, gdzie przestrzeń międzystropowa jest ograniczona. W takim przypadku nawiewnik jest dostarczany bez połączenia tulejowego.
Skrzynka przyłączeniowa i płyta czołowa nawiewnika wykonane są z blachy stalowej, a króciec podłączeniowy z blachy ocynkowanej. Nawiewnik posiada malowane wykończenie, wewnątrz i na zewnątrz.
- Standardowy kolor:
- RAL 9003, signal white, gloss 40
- Alternatywne kolory standardowe:
- RAL 9006, white aluminium, gloss 80
- RAL 9007, grey aluminium, gloss 80
- RAL 9010, pure white, gloss 40
- RAL 9005, jet black, gloss 35
- RAL 7037, dusty grey, gloss 30
- Wykończenie niemalowane i inne kolory dostępne na życzenie
| PRZEPŁYW POWIETRZA – CIŚNIENIE AKUSTYCZNE W POMIESZCZENIU (Lp10A) *) | |||||||
| HAWK Ceiling Wielkość | 25 dB(A) | 30 dB(A) | 35 dB(A) | ||||
| l/s | m3/h | l/s | m3/h | l/s | m3/h | ||
| 125-600 | 39 | 140 | 45 | 162 | 54 | 194 | |
| 160-600 | 61 | 220 | 75 | 270 | 85 | 306 | |
| 200-600 | 90 | 324 | 105 | 378 | 120 | 432 | |
| 250-600 | 135 | 486 | 155 | 558 | 175 | 630 | |
| 315-600 | 145 | 522 | 175 | 630 | 205 | 738 | |
| 400-600 | 200 | 720 | 240 | 864 | 285 | 1026 | |
| HAWK Ceiling Wielkość | ALS Wielkość | 25 dB(A) | 30 dB(A) | 35 dB(A) | |||
| l/s | m3/h | l/s | m3/h | l/s | m3/h | ||
| 125-600 | 100-125 | 27 | 97 | 33 | 119 | 40 | 144 |
| 160-600 | 125-160 | 37 | 133 | 46 | 166 | 58 | 209 |
| 200-600 | 160-200 | 56 | 202 | 71 | 256 | 90 | 324 |
| 250-600 | 200-250 | 85 | 306 | 110 | 396 | 150 | 540 |
| 315-600 | 250-315 | 126 | 454 | 145 | 522 | 170 | 612 |
| 400-600 | 315-400 | 170 | 612 | 205 | 738 | 245 | 882 |
| Dane podane w tabeli odnoszą się do powietrza nawiewanego i ciśnienia całkowitego 50 Pa przy zastosowaniu skrzynki regulacyjno-pomiarowej ALS. *) Lp10A = ciśnienie akustyczne z filtrem A o chłonności akustycznej 4 dB i powierzchni pochłaniania dźwięku w pomieszczeniu o kubaturze 10 m². | |||||||
