Najbardziej energooszczędna centrala wentylacyjna na rynku z unikalnym intuicyjnym systemem sterowania

GOLD

Centrala GOLD do każdej aplikacji

Centrale wentylacyjne GOLD zostały zaprojektowane na potrzeby klimatyzacji komfortu. Dla zapewnienia najwyższej wydajności jednostki, zaprojektowaliśmy własne komponenty takie jak wentylatory, rotacyjne wymienniki ciepła oraz system sterowania.
Budynki biurowe czy handlowe? Obiekty Publiczny czy mieszkaniowe?
Nie ważne w jakiej branży działasz, znajdziesz model który spełni wszystkie Twoje oczekiwania. Nasze wieloletnie doświadczenie oraz wiedza, naturalnie jest dołączane do naszych urządzeń aby wspierać Cię już od wczesnej fazy koncepcji, poprzez fazę rozruchów, aż po późniejszą jego eksploatację.




    GOLD RX  GOLD PX    GOLD CX GOLD SD   GOLD RX/HC
Wymiennik ciepła   Rotacyjny  Przeciwprądowy  Glikolowy  Glikolowy  Rotacyjny

Przepływ powietrza (m³/h) EcoDesign

290-46940   290-11520  1800-45600  290-45980  1620-29920
Przepływ powietrza (m³/s) EcoDesign 0.08-13  0.08-3.2  0.5-12.7  0.08-12.8  0.45-8.3
Certyfikat Eurovent
Zintegrowany system sterowania
Wykonanie zewnętrzne (opcja)
Połączenia od góry  –   –   –
Koncepcja L  –   –   –

Zintegrowana rewersyjna pompa ciepła

 –  – –   –
Rozdzielona jednostka nawiewna oraz wywiewna  –  –  –    –
Możliwość stosowania w wykonaniu higienicznym (opcja) ●●●●  ●●●● ●●●●  ●●●●  ●●●
Możliwość indywidualnej konfiguracji  ●●●●  ●●●●  ●●●●  ●●●●  ●●●●
Efektywność odzysku energii ●●●●●  ●●●●  ●●●  ●●●  ●●●●●
Wysoki stopień wewnętrznej separacji strumieni powietrza  ●●●  ●●●●  ●●●●  ●●●●●  ●●●

Łatwy w obsłudze i inteligentny system sterowania – IQlogic

Inteligenta automatyka musi być jednocześnie intuicyjna i łatwa w obsłudze. System sterowania IQlogic wraz z wielokrotnie nagradzanym interfejsem użytkowania oraz dotykowym panelem operatrskim IQnavigator pozwala w pełni wykorzystać potencjał centrali wentylacyjnej GOLD. Naturalnie, GOLD jest gotowy do podłączenia online oraz komunikacji z innymi nadrzędnymi systemami nadrzędnymi. Dzięki zintegrowanej funkcji Wi-Fi, możesz połączyć się z centralą wentylacyjną wykorzystując swojego SmartPhona lub inne urządzenie mobilne.

Musisz zakceptować pliki cookie, aby kontynuować przeglądanie treści Swegon.

Wersja demo systemu sterowania IQlogic

Ta funkcja umożliwia przetestowanie systemu sterowania centrali GOLD w przeglądarce internetowej.

Należy zalogować się za pomocą następujących danych:
Nazwa użytkownika: local
Hasło: 0000

PRZEJDŹ DO WERSJI DEMONSTRACYJNEJ ONLINE

Rotacyjny wymiennik odzysku ciepła – GOLD RX

Musisz zakceptować pliki cookie, aby kontynuować przeglądanie treści Swegon.

Centrale z rotacyjnym wymiennikiem ciepła pozwolą Ci na osiągnięcie najwyższej sprawności temperaturowej oraz rocznej efektywności energetycznej. <br><br>Nasze opatentowane wymienniki rotacyjne z turbulentnym przepływem powietrza są wyjątkowo efektywne. W połączeniu z krótkimi długościami instalacyjnymi klasyfikuje centrale wentylacyjne GOLD jako rozwiązanie pierwszego wyboru dla większości aplikacji. Przepływ turbulentny w wymienniku rotacyjnym oraz funkcja Carry-Over czyni centrale GOLD idealnym rozwiązaniem dla instalacji wentylacyjnych typu VAV/DCV. Powierzchnia wymiennika rotacyjnego może być dodatkowo pokryta specjalnymi powłokami. Dla przykładu, nałożenie powłoki sorpcyjnej w technologii RECOsorptic w celu maksymalizacji odzysku wilgoci lub warstwą żywicy epoksydowej przy pracy centrali w środowisku zanieczyszczonym lub nadmorskim.

Centrale wentylacyjne GOLD RX zostały zaprojektowane w sposób zapewniający minimalizację możliwości przedostawania się zapachów oraz przecieku powietrza pomiędzy strumieniami powietrza nawiewanego oraz wywiewanego.

czytaj więcej o GOLD RX

Odkryj koncepcję L

Musisz zakceptować pliki cookie, aby kontynuować przeglądanie treści Swegon.

Projekty obejmujące modernizację istniejących instalacji wentylacyjnych często wymagają wymiany wyeksploatowanych central wentylacyjnych w małych maszynowniach. Obecne wymogi związane z efektywnością energetyczną oraz wynikające z dyrektywny ErP często wymuszają zastosowanie jednostek o większych niż oryginalna gabarytach. Niestety, zmiana rozmiarów maszynowni jest w większości niemożliwa.

Rozwiązaniem jest nowy typoszereg central wentylacyjnych GOLD Top, które został zaprojektowany aby spełnić wymagania efektywności energetycznej bez konieczności zwiększania powierzchni przeznaczonej pod centralę wentylacyjną. Nowa Koncepcja-L pozwala na podłączenie przewodów wentylacyjnych zarówno poziomo jak i pionowo. Oznacz to, możliwość instalacji większych jednostek i maksymalizację wykorzystania przestrzeni w maszynowni.

Przeciwprądowy płytowy wymiennik odzysku ciepła - GOLD PX

Musisz zakceptować pliki cookie, aby kontynuować przeglądanie treści Swegon.

Przeciwprądowy wymiennika ciepła jest doskonałym wyborem dla aplikacji gdzie wymagane jest rozdzielenie strumieni powietrza wentylacyjnego. Centrale wentylacyjne GOLD PX dostępne są w dwóch wersjach w zależności co jest priorytetem dla Twojego projektu - wysoka sprawność temperaturowa, czy też niski spadek ciśnienia.

Wymiennik odzysku ciepła RECOflow ma wysoką klasę szczelności, dzięki czemu wewnętrzne przecieki powietrza są minimalne. Czyni to centrale GOLD PX idealnym rozwiązaniem np. do aplikacji mieszkaniowych lub hotelowych.

Niskie temperatury zewnętrzne w połączeniu z wilgotnym powietrzem wywiewanym stwarzają ryzyko formowania lodu (szronienia) wewnątrz wymiennika ciepła. Aby temu przeciwdziałać nasz GOLD PX został wyposażony w RECOfrost – najwydajniejszy system odszraniania wymiennika krzyżowego dostępny na rynku. Ta unikalna funkcja wykorzystuje rzeczywiste dane zbierane z urządzenia na potrzeby działania adaptacyjnego algorytmu sterującego wydajnością oraz optymalizującego efektywność energetyczną odzysku ciepła. RECOfrost redukuje spadek ciśnienia na wymienniku ciepła w okresach gdy pełna efektywność nie jest wymagana np. okresy przejściowe. Gwarantuje to najwyższą sprawność temperaturową oraz efektywność energetyczną w każdym klimacie.

Czytaj więcej o centrali GOLD PX

Glikolowy wymiennik odzysku ciepła – GOLD CX

Glikolowy wymiennik odzysku ciepła wykorzystuje układ hydrauliczny z czynnikiem pośredniczącym to przekazywania energii pomiędzy strumieniami powietrza nawiewanego oraz wywiewanego. Podobnie jak w przypadku central GOLD PX – minimalizuje to wewnętrzny przeciek powietrza oraz pozwala na montaż urządzenia z wykorzystaniem możliwe najmniejsze powierzchni maszynowni.
Centrale wentylacyjne GOLD CX mogą osiągnąć wyższe wydajności przepływu powietrza w porównaniu do GOLD PX. Urządzenia standardowo dostarczane są z fabrycznie napełnionym, odpowietrzonym, skalibrowanym i uruchomionym układem hydraulicznym gotowym do pracy. Efektywność odzysku ciepła jest regulowana w zależności od zapotrzebowania, pompa obiegowa o zmiennej wydajności dopasowuje aktualne obroty do zapotrzebowania dla zminimalizowania zużycia energii elektrycznej. W okresach niskich temperatur zewnętrznych układ jest zabezpieczony przed oblodzeniem przez skuteczny algorytm ochronny. Polega on na ciągłym monitorowaniu temperatury czynnika pośredniczącego w wymienniku zlokalizowanym w strumieniu powietrza wywiewanego oraz temperatury i poziomu wilgotności powietrza wywiewanego.

Czytaj więcej o GOLD CX

Centrale nawiewne i/lub wywiewne – GOLD SD

Centrale wentylacyjne GOLD SD to urządzenia z rozdzielonymi liniami powietrza nawiewanego oraz wywiewanego. Mają zastosowanie wszędzie tam gdzie kanały powietrza nawiewanego oraz wywiewanego nie są prowadzonego obok siebie. Urządzenia można również stosować jako niezależne centrale nawiewne lub wyciągowe. Dodatkowo zespół central można wyposażyć w glikolowy wymiennik odzysku ciepła dostarczany wraz z fabrycznym zespołem regulacyjno-pompowym.

Czytaj więcej o centrali GOLD SD

Dlaczego GOLD?

  • Łatwość planowania, instalacji i uruchomienia
  • Doskonała sprawność energetyczna
  • Minimalna wymagana przestrzeń montażowa
  • W pełni zintegrowany system sterowania o niezrównanej funkcjonalności
  • Łatwość dostosowania działania do zmieniających się wymagań
  • Wysokiej jakości modułowa konstrukcja
  • Do centrali dołączony jest QR kod umożliwiający proste pobranie dokumentacji na smartfon lub tablet

120 000 szt. zainstalowanych central GOLD na świecie

GOLD istnieje – i udowadnia swoją wartość – od ponad dwóch dekad. Do tej pory w dziesiątkach tysięcy budynków na pięciu kontynentach zainstalowano ponad 120 tys. central GOLD.

Opcje dodatkowe

Dzięki opcjom dodatkowym można jeszcze lepiej wykorzystać funkcje centrali klimatyzacyjnej. Innymi słowy, można szybciej dostosować centralę GOLD do swoich wymagań.

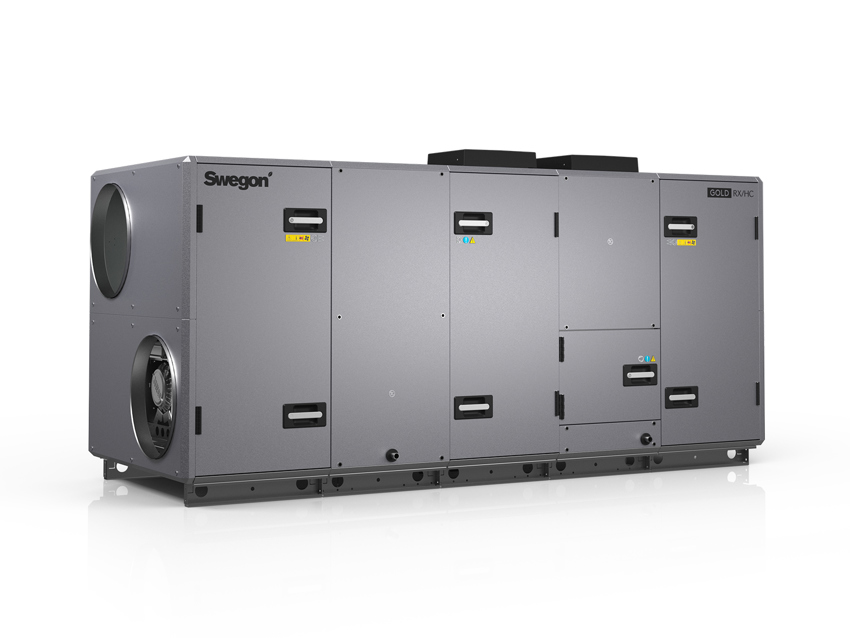

Centrala wentylacyjna ze zintegrowaną rewersyjną pompą ciepła

GOLD RX/HC

Urządzenie zapewnia wymianę powietrza, ogrzewanie oraz chłodzenie w jednej kompaktowej obudowie przy zachowaniu najwyżej efektywności energetycznej. Projektowanie ułatwia fabryczna integracja pompy ciepła oraz klasycznej centrali wentylacyjnej zarówno od strony mechanicznej jak również, co bardzo ważne, od strony algorytmów sterowania. Kompaktowe wymiary oraz modułowa konstrukcja pozwalają na oszczędność miejsca w maszynowni. Instalacja jest maksymalnie uproszczona przy wyborze rozwiązania z fabrycznie napełnionym, przetestowanym oraz uruchomionym modułem pompy ciepła. Uruchomienie przebiega szybko i bezproblemowo, ponieważ wszystkimi funkcjami urządzenia można zarządzać bezpośrednio z intuicyjnego panelu operatorskiego centrali wentylacyjnej GOLD.

Zintegrowane z centralą agregaty chłodnicze

COOL DX

Agregat chłodniczy COOL DX został zaprojektowany jako integralny komponent centrali wentylacyjnej GOLD. Wszystkie elementy zostały zabudowane wewnątrz urządzenia które należy dołączyć do centrali wentylacyjnej GOLD lub zainstalować jako osobny element połączony kanałami wentylacyjnymi z centralą GOLD. COOL DX bazuje na hermetycznym układzie chłodniczym napełnionym niewielką ilością czynnika chłodniczego. COOL DX zapewnia chłodzenie przy minimalnych nakładach w planowanie, zakup urządzeń oraz instalację. Centrala wentylacyjna GOLD ma zintegrowane funkcje pozwalające na sterowanie i zarządzanie pracą agregatu COOL DX poprzez wewnętrzną szynę komunikacyjną. Agregat COOL DX dostępny jest jako w standardowym wykonaniu central wentylacyjnych jak również w wariancie Top z króćcami dostępnymi od góry.

Miruvent

Wydajny wentylator dachowy z inteligentnym sterowaniem, dostępny w wielu rozmiarach i wariantach przepływu.

Akcesoria

Swegon oferuje szeroką gamę akcesoriów, by spełnić wszystkie Twoje wymagania.

Sekcyjne – akcesoria te mogą być podłączone bezpośrednio do sekcji/modułów centrali wentylacyjne, aby ułatwić instalację i zapewnić niższy spadek ciśnienia, co zmniejsza zużycie energii przez wentylator.

Kanałowe – akcesoria te są dostępne z przyłączem standardowym lub opcjonalnym o większej powierzchni przekroju poprzecznego i mniejszym spadku ciśnienia.

Odbiór techniczny, przegląd i konserwacja

Skontaktuj się z najbliższym biurem serwisowym, aby uzyskać pomoc w zakresie odbioru technicznego, naprawy lub konserwacji posiadanego systemu wentylacyjnego.

Dowiedz się więcej, w jaki sposób udzielamy wsparcia technicznego na miejscu

Certyfikacja i zgodność

Eurovent

Wszystkie centrale klimatyzacyjne GOLD posiadają certyfikat Eurovent.

Passivhus

Centrala klimatyzacyjna GOLD RX (wielkości 04-35 i 50) otrzymała certyfikat Passive House Institute za energooszczędność, jak i wysoki odzysk ciepła. GOLD to jedyna certyfikowana centrala klimatyzacyjna do dużych natężeń przepływu powietrza (<9,000 m³/godz.).

Ekoprojekt

Wszystkie centrale klimatyzacyjne GOLD spełniają wymagania określone w rozporządzeniu unijnym Ekoprojekt nr 1253 dla urządzeń wentylacyjnych.

Pobierz dokumenty


Filtr
Dokument Artykuł Typ dokumentu Wielkość Format Pobierz
SMART Link/AQUA Link, function guide GOLD Instrukcja 986.76kB pdf
System GOLD GOLD F Karta produktu 4.58MB pdf
Atest higieniczny GOLD-HK-K-0163-01-2017 wykonanie higieniczne GOLD F Jakość 131.77kB pdf
Instr. obsługi i eksploatacji GOLD RX/PX/CX/SD GOLD F Instrukcja 5.41MB pdf
Instr. montażu sekcji recyr. TCBRF GOLD F Instrukcja 523.73kB pdf
Instr. montażu sekcji wielofunkcyjnej TCFE GOLD F Instrukcja 262.55kB pdf
Instr. montażu sekcji zmiany kier. przepł. TCRSF GOLD F Instrukcja 128.81kB pdf
Instr. instalacji nagrz. elektr. TBLE GOLD F Instrukcja 337.82kB pdf
Instr. wyp elekry. TBLZ-2-59 GOLD F Instrukcja 160.57kB pdf
Zespoły regulacyjno-pompowe GOLD F Instrukcja 883.65kB pdf
Certyfikat Passive House GOLD GOLD F Jakość 89.99kB pdf
Układ sterowania GOLD F- IQlogic GOLD F Karta produktu 911.23kB pdf
Instr. instalacji nagrz. wstęp. PREHEAT GOLD F Instrukcja 316.98kB pdf
Instr. montażu TBLZ59 GOLD F Instrukcja 228.16kB pdf
Instr. funkcje GOLD - SMARTLinkDX GOLD F Instrukcja 135.33kB pdf
Instr. montażu tran. TBLZ46 GOLD F Instrukcja 162.25kB pdf
Zespoły regulacyjno-pompowe GOLD F Instrukcja 883.65kB pdf
Atest higieniczny GOLD-HK-K-0163-02-2017 wykonanie higieniczne GOLD F Jakość 125.81kB pdf
Panel IQnavigator overwiew GOLD F Instrukcja 152.44kB pdf
Instr. instalacji przepustnicy TBSA GOLD F Instrukcja 348.47kB pdf
Instr. instalacji GOLD RX/PX/CX wielkości 04-80 GOLD F Instrukcja 18.38MB pdf
Atest higieniczny GOLD-B-BK-60212-0165-2021 GOLD F Jakość 130.37kB pdf
Instr. instalacji funk. filtra wstępnego PREFILTR GOLD F Instrukcja 212.02kB pdf
Instr. instalacji pompy TBPA GOLD F Instrukcja 327.48kB pdf
Instr. instalacji tłumika TBDA GOLD F Instrukcja 268.65kB pdf

Wczytane 25 z 35 wszystkich
