Solutions de transfert d’air

Guide pour choisir la bonne solution de transfert d’air

Lorsque les diffuseurs de transfert d’air standards ne conviennent pas, quelle que soit la raison, par exemple pour répondre à des exigences sonores, de débits d’air ou lorsqu’une installation flexible est requise, plusieurs équipements Swegon peuvent être combinés pour résoudre ce problème.

Il existe plusieurs solutions en fonction de l’option d’installation choisie : à travers un mur, de plafond à plafond ou de plafond à mur.

Tableau de sélection rapide

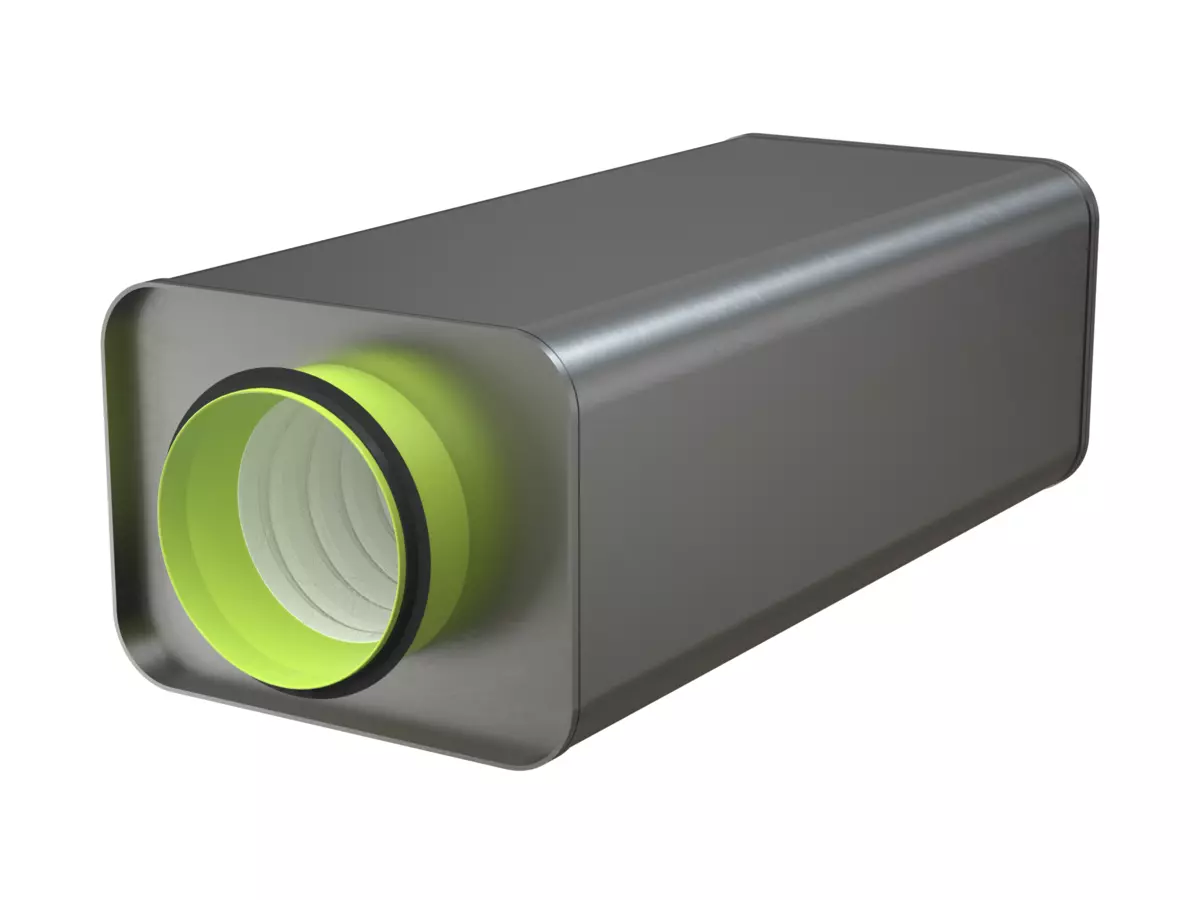

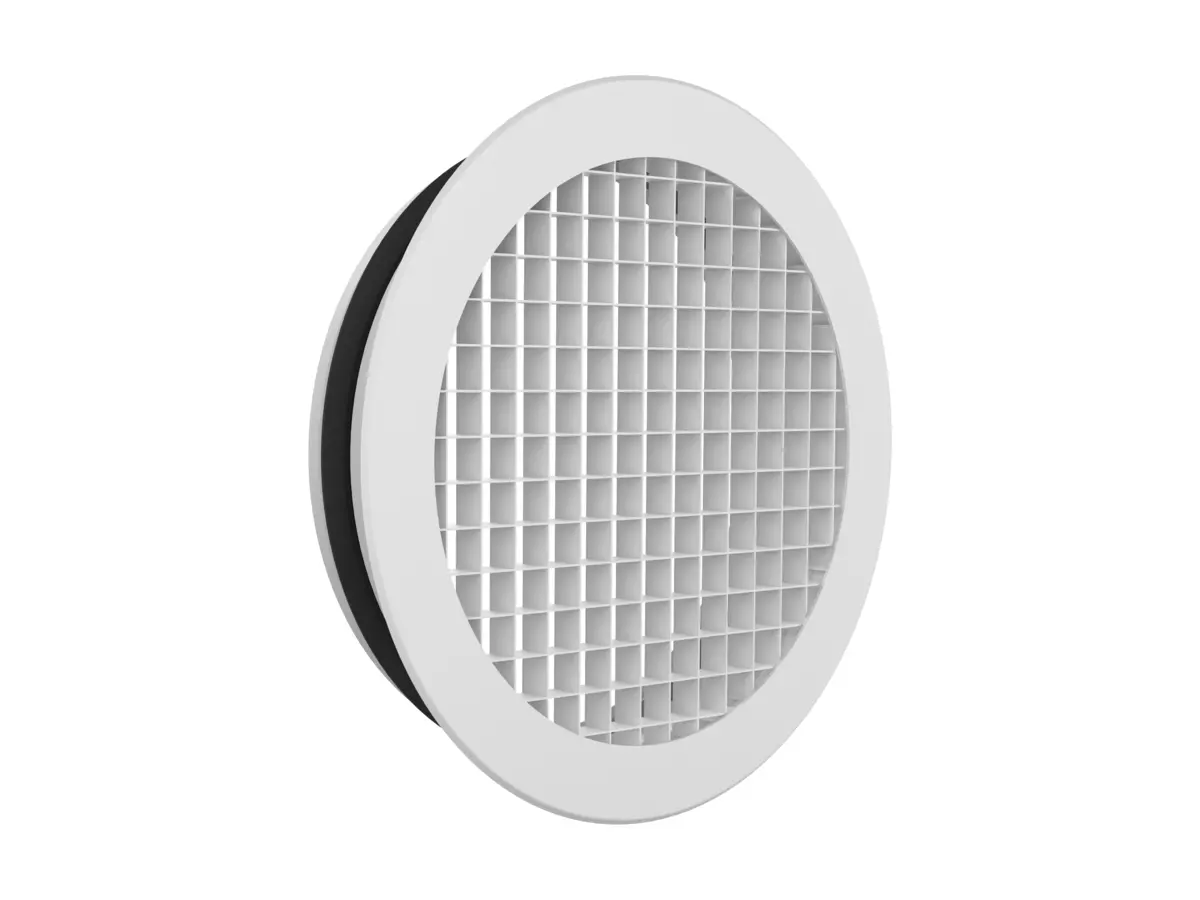

Le tableau montre la valeur Rw avec différentes combinaisons de transfert d’air qui incluent des silencieux, des diffuseurs d’air et des composants pour gaines de Swegon.

DÉBIT D’AIR – PERTE DE CHARGE – VALEUR RW
Dimensions de la gaine	Diffuseurs de transfert avec GRC et CLA	Total pressure drop pt, l/s				Rw = Dn,ew 1 m2	Dn,ew 10 m2
Dimensions de la gaine	Diffuseurs de transfert avec GRC et CLA	5 Pa	10 Pa	15 Pa	20 Pa	dB
100	2x GRC 100 + 1x CLA-A 100-500	12	15	18	20	36	46
100	2x GRC 100 + 1x CLA-A 100-1000	12	15	18	20	47	57
100	2x GRC 100 + 1x CLA-A 100-1000 + 1x CLA-A 100-500	11	14	17	19	59	69
125	2x GRC 125 + 1x CLA-A 125-500	19	24	29	35	31	41
125	2x GRC 125 + 1x CLA-A 125-1000	19	24	29	35	44	54
125	2x GRC 125 + 1x CLA-A 125-1000 + 1x CLA-A 125-500	17	22	27	32	56	66
125	2x GRC 125 + 2x CLA-A 125-1000	17	22	27	32	64	74
160	2x GRC 160 + 1x CLA-A 160-500	31	40	49	58	26	36
160	2x GRC 160 + 1x CLA-A 160-1000	31	40	49	58	39	49
160	2x GRC 160 + 2x CLA-A 160-500	25	35	45	55	42	52
160	2x GRC 160 + 1x CLA-A 160-1000 + 1x CLA-A 160-500	25	35	45	55	52	62
160	2x GRC 160 + 2x CLA-A 160-1000	25	35	45	55	59	69
200	2x GRC 200 + 1x CLA-A 200-1000	54	70	85	100	36	46
200	2x GRC 200 + 1x CLA-A 200-1000 + 1x CLA-A 200-500	48	65	80	95	47	57
200	2x GRC 200 + 2x CLA-A 200-1000	48	65	80	95	56	66
200	2x GRC 200 + 1x CLA-A 200-1000 + 2x CLA-A 200-500	45	60	75	90	58	68
200	2x GRC 200 + 2x CLA-A 200-1000 + 1x CLA-A 200-500	45	60	75	90	65	75
250	2x GRC 250 + 1x CLA-A 250-1000	85	115	140	165	28	38
250	2x GRC 250 + 1st CLA-A 250-1000 + 1x CLA-A 250-500	80	110	133	155	38	48
250	2x GRC 250 + 2x CLA-A 250-1000	80	110	133	155	45	55
250	2x GRC 250 + 2x CLA-A 250-1000 + 1x CLA-A 250-500	75	105	125	145	54	64
250	2x GRC 250 + 3x CLA-A 250-1000	75	105	125	145	60	70
315	2x GRC 315 + 1x CLA-A 315-1000	140	180	220	260	22	32
315	2x GRC 315 + 2x CLA-A 315-1000	125	175	210	245	37	47

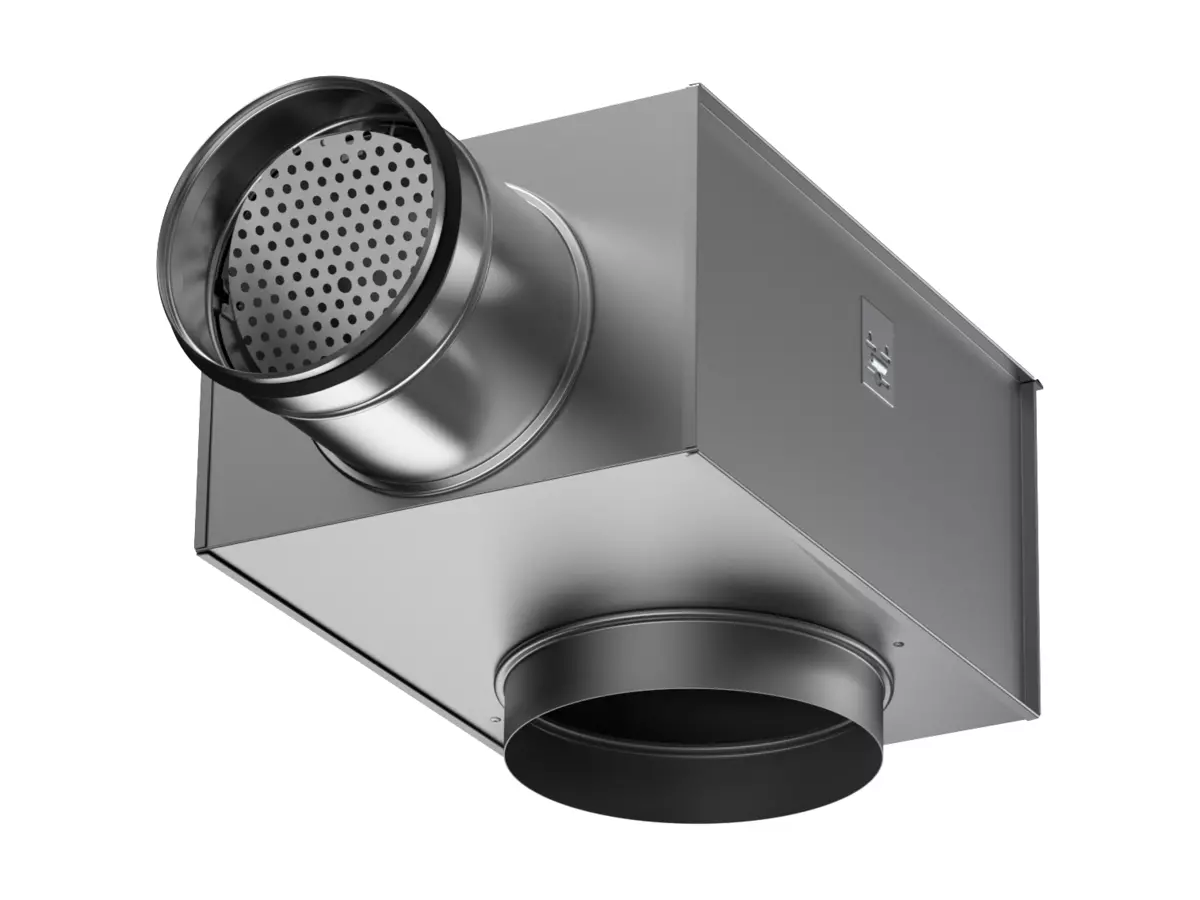

	Diffuseurs de transfert avec GRC, CLA et ALS
125	2x GRC 160+ALSd 125-160 + 1x CLA-A 125-1000	14	18	22	25	45	55
160	2x GRC 200+ALSd 160-200 + 1x CLA-A 160-1000	23	30	37	45	40	50

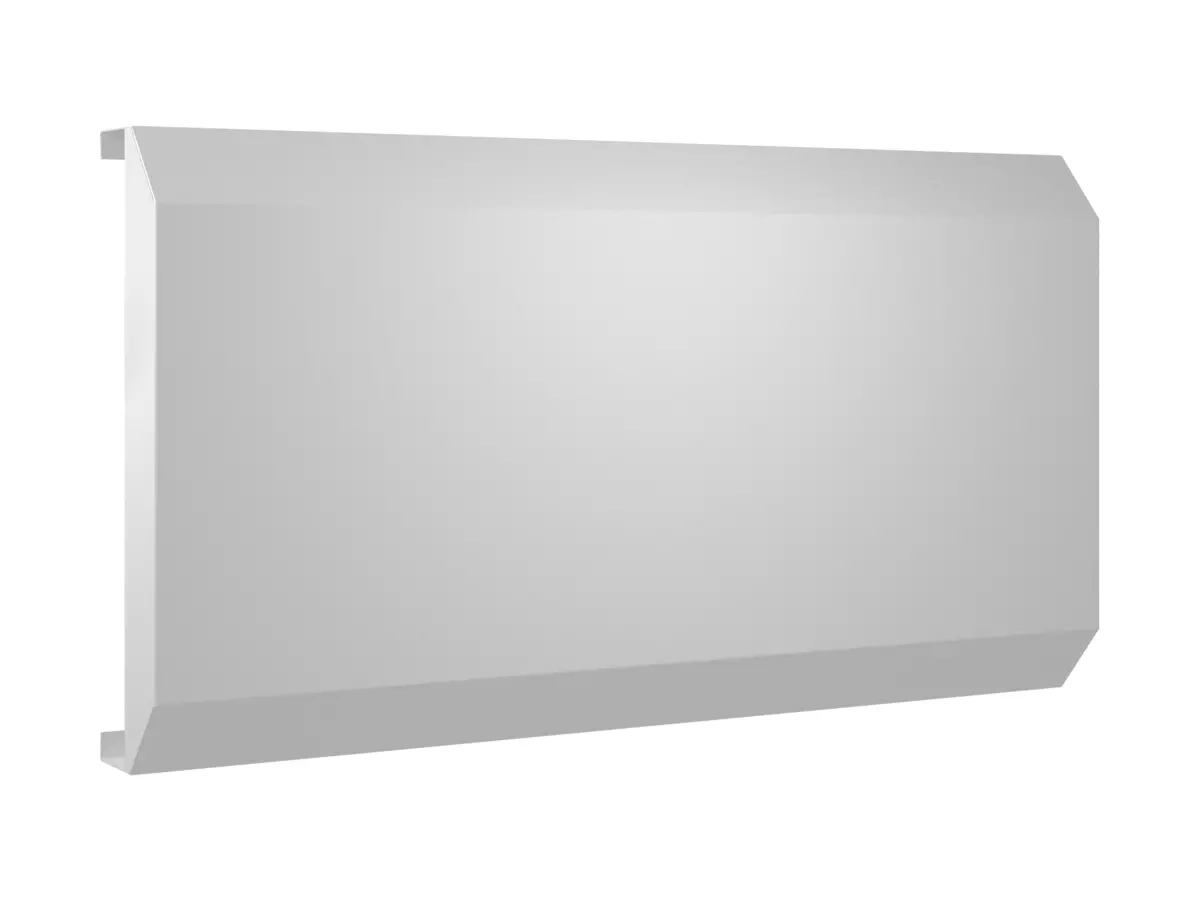

	Diffuseurs de transfert avec GRC, CLA et SOTTO
125	GRC 125 + 1x CLA-A 125-1000 + SOTTO 125	15	25	31	36	56	66
160	GRC 160 + 1x CLA-A 160-1000 + SOTTO 160	18	30	36	42	51	61
Toutes les valeurs du tableau sont le résultat d’un calcul théorique basé sur le composant mesuré correspondant.
