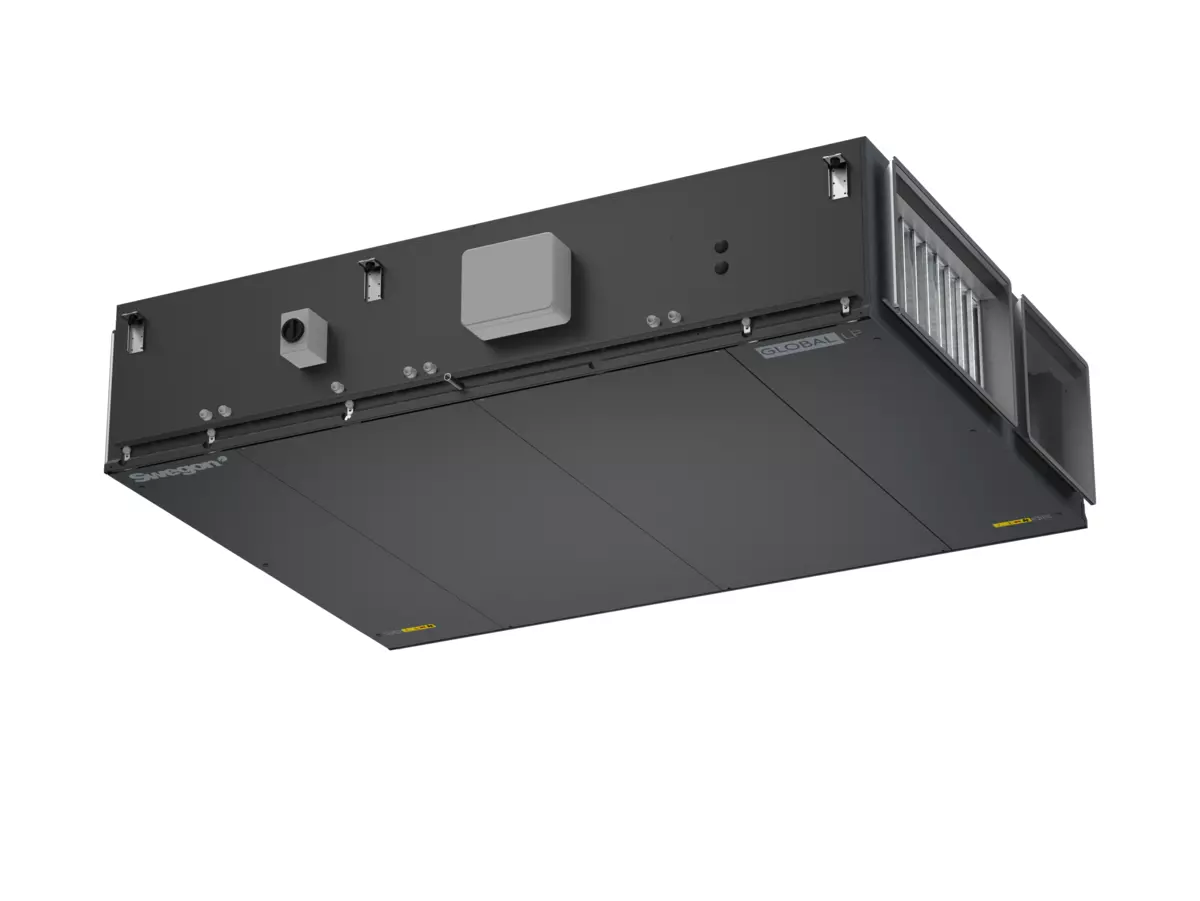

GLOBAL PX LP
Lüftungsgerät mit Gegenstromwärmetauscher und Leitungsanschlüssen seitlich, mit Steuerung.
- Max. Luftvolumenstrom 3.500 m³/h (Ecodesign)
- Plattenwärmetauscher
- Integrierte Heizung als Zubehör erhältlich - Elektro/Wasser (im Werk montiert)
- Isoliertes Gehäuse für externe Heizung/Kühlung als Zubehör (Wasser/DX)
- Platzierung in Innenräumen
- Anschluss seitlich
- Die rechte Version ist für die Größen 2, 8 und 10 erhältlich, um verschiedenen Luftstromrichtungen gerecht zu werden.
- Mit Steuerung und HMI
- Zertifiziert durch Eurovent
Produktbeschreibung
Lüftungsgerät mit geringer Höhe zur Montage in Innenräumen, an Decken oder abgehängten Decken. Zwei unterschiedliche Ventilatoren erhältlich (Verbundwerkstoff oder Aluminium).
Abmessungen | Luftvolumenstrom | |||||||
Breite mm | Höhe mm | Länge mm | Gewicht kg | Min Luftvolumenstrom m³/s (Ecodesign) | Max. Luftvolumenstrom m³/s (Ecodesign) | Min Luftvolumenstrom m³/h (Ecodesign) | Max. Luftvolumenstrom m³/h (Ecodesign) | |
GLOBAL PX LP 02 links & recht | 890 | 350 | 1300 | 100 | 0.03 | 0.15 | 100 | 550 |
GLOBAL PX LP 04 | 1100 | 350 | 1300 | 125 | 0.03 | 0.18 | 100 | 650 |
GLOBAL PX LP 06 | 1050 | 435 | 2100 | 180 | 0.06 | 0.28 | 200 | 1000 |
GLOBAL PX LP 08 links & recht | 1300 | 435 | 2100 | 210 | 0.06 | 0.39 | 200 | 1400 |
GLOBAL PX LP 10 links & recht | 1600 | 435 | 2100 | 250 | 0.07 | 0.49 | 250 | 1750 |
GLOBAL PX LP 12 | 1700 | 510 | 2250 | 300 | 0.08 | 0.58 | 300 | 2100 |
GLOBAL PX LP 13 | 1700 | 510 | 2250 | 300 | 0.08 | 0.71 | 300 | 2550 |
GLOBAL PX LP 14 | 1940 | 510 | 2250 | 350 | 0.08 | 0.79 | 300 | 2850 |
GLOBAL PX LP 16 | 1935 | 660 | 2900 | 500 | 0.11 | 0.92 | 400 | 3300 |
GLOBAL PX LP 18 | 1935 | 660 | 2900 | 500 | 0.11 | 0.97 | 400 | 3500 |
Filter
Umfassende Produktinformationen für die optimale Auswahl und Integration in die Projektplanung
Informationen zu Installation, Betrieb, Wartung und Sicherheit
Unsere Produkte und Dienstleistungen
Erklärungen, Zertifikate usw.
Schaltpläne, Hydraulikschemen usw.
Dokument | Produkte | Typ | Datum | Download |
---|---|---|---|---|
GLOBAL - Installationsanleitung (pdf 19.43MB) | GLOBAL TAC5 | Installations- und Wartungshandbuch | 05.11.2021 | |
GLOBAL - TAC5 vs TAC6 (pdf 139.54kB) | GLOBAL TAC5 vs TAC6 | Weitere | 10.05.2021 | |
Eurovent certificate (pdf 195.98kB) | GLOBAL/ESENSA | Qualität | 30.04.2024 | |
REACH certification (pdf 450.92kB) | GLOBAL | Qualität | 23.07.2021 | |
Quickguide Lüftungsgeräte (pdf 3.67MB) | Quickguide Lüftungsgeräte | Broschüre | 13.09.2024 | |
Lüftungskatalog (pdf 24.41MB) | Lüftungskatalog | Broschüre | 14.08.2024 | |
GLOBAL - Bedienungs- und Wartungsanleitung (pdf 6.12MB) | GLOBAL TAC6 | Installations- und Wartungshandbuch | 05.04.2023 | |
Schullüftung (pdf 4.69MB) | GLOBAL, GOLD, CLASS UNIT | Broschüre | 30.09.2022 | |
GLOBAL - Installationsanleitung (pdf 12.98MB) | GLOBAL TAC6 | Installations- und Wartungshandbuch | 02.08.2024 | |
Installationsanleitung Einstellbarer anlegethermostat (pdf 524.02kB) | TAC6 | Installations- und Wartungshandbuch | 05.08.2024 | |
Installation manual Regulation TAC5 + MODBUS TABLE (pdf 1.29MB) | TAC5 | Installations- und Wartungshandbuch | 24.09.2021 | |
Wiring diagram (GLOBAL TAC5) (pdf 8.64MB) | GLOBAL TAC5 | Konstruktion | 18.06.2021 | |
EC Declaration of conformity GLOBAL-MURAL-CLASSUNIT (pdf 123.92kB) | GLOBAL-MURAL-CLASS UNIT | Qualität | 21.05.2021 | |
GLOBAL - Bedienungs- und Wartungsanleitung (pdf 10.8MB) | GLOBAL TAC5 | Installations- und Wartungshandbuch | 28.10.2021 | |
Wiring diagram (GLOBAL TAC6) (pdf 11.28MB) | GLOBAL TAC6 | Konstruktion | 03.04.2024 |
