Régulation intelligente de la température DX
Ce système est utilisé pour une régulation optimisée de la température des solutions GOLD et EPSILON Sky. Il gère plusieurs pompes à chaleur de façon intégrée et assure une gestion intelligente du débit d’air.
Fonctionnalité principale
Cette fonctionnalité intelligente, conçue pour associer les centrales de traitement d’air GOLD aux pompes à chaleur EPSILON Sky, ajuste en continu et instantanément la température de l’air soufflé par la CTA en fonction des besoins. Elle garantit que le refroidissement ou le chauffage est assuré par une ou deux pompes à chaleur réversibles EPSILON Sky. La facilité de branchement étant essentielle, un seul câble Modbus est nécessaire entre les unités.
Valeur ajoutée
La régulation, la fonction marche/arrêt et les alarmes sont intégrées aux navigateurs IQ-logic et IQ-navigator de l’unité GOLD. Cette solution garantit un débit d’air minimal et utilise l’échangeur de chaleur rotatif pour compenser la formation de givre ou la présence d’huile. Associée à l’utilisation du réfrigérant R32, cette caractéristique permet de réduire l’empreinte environnementale de la solution.
De plus, l’utilisation de plusieurs pompes à chaleur permet de respecter les normes EN-378-1, notamment grâce au dégivrage séquentiel et aux démarrages échelonnés, ces derniers garantissant un fonctionnement efficace.
Description

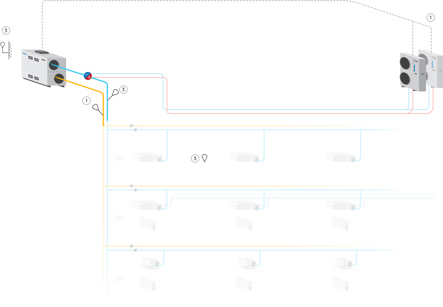

L’organigramme présente les schémas de la régulation de la température DX intelligente. Voici quelques éléments à prendre en considération :
- L’unité GOLD régule un ou deux EPSILON Sky fonctionnant en séquence, afin de maintenir la température d’air soufflé requise.
- Il est possible de définir une zone neutre, c’est-à -dire une plage hors service, pour la solution.
- Les réglages peuvent reposer sur différentes températures : température ambiante, température de l’air extrait ou température de l’air extérieur par rapport à celle de l’air extrait.
- Lorsque plusieurs EPSILON Sky sont connectés à la centrale de traitement d’air, les fonctions de dégivrage par sections et de démarrage prioritaire sont disponibles.
- Toutes les unités opérationnelles utilisent la même source d’alimentation (en parallèle).
- Lors de la conception d’une solution de pompe à chaleur réversible, il est recommandé d’utiliser deux unités EPSILON Sky afin d’obtenir un débit d’air minimal plus faible pendant le dégivrage.
Détails techniques
- Lorsque cette fonctionnalité intelligente est activée, l’unité GOLD active automatiquement la séquence de priorité supplémentaire.
- La centrale de traitement d’air régule la pompe à chaleur afin de garantir que la température de l’air soufflé, de l’air ambiant ou de l’air extrait est maintenue à la valeur de consigne. La zone de non-fonctionnement sert à définir les points de départ pour le refroidissement et le chauffage.
- Fonctions supplémentaires pour modifier la température de consigne de l’air soufflé : compensation de l’air extrait, compensation de l’air extérieur par rapport à l’air extrait et/ou refroidissement nocturne en été.
- Le débit d’air minimal requis doit être respecté lorsque le système intelligent de régulation de la température DX est utilisé en combinaison avec un système VAV/DCV.
Manuel SMART Link DX IOM
