Comment fonctionne un échangeur de chaleur à plaques ?

De minces ailettes en aluminium - des plaques - qui forment des conduits d'air où l'air extrait va à contre-courant de l'air soufflé, tel est le principe d'un échangeur de chaleur à plaques à contre-courant : l'air extrait, plus chaud, chauffe les plaques et transfère la chaleur à l'air soufflé dont la température est plus basse. Les flux d'air de soufflage et d'air extrait sont complètement séparés, ce qui signifie que le transfert d'odeurs ou de particules de l'air extrait vers l'air soufflé est pratiquement éliminé. C'est pourquoi les échangeurs de chaleur à plaques sont généralement utilisés dans les habitations, les espaces de restauration ou tout autre application où il existe un risque de transfert d'odeurs.

Le rendement thermique de l'air soufflé et extrait équilibré peut être aussi élevé que celui de l'échangeur de chaleur rotatif, mais le dégivrage est un inconvénient auquel il faut faire face.

Comment cela fonctionne-t-il ?

L'échangeur de chaleur à plaques à contre-courant est équipé en standard de registres de dérivation centraux et de deux registres d'échangeur de chaleur pour une régulation variable et automatique de l'efficacité de l'échangeur de chaleur lors de la récupération de chaleur.

L'échangeur de chaleur à contre-courant est disponible en deux versions :

  • Efficacité maximale en pression (MPE) avec un accent mis sur une faible perte de charge.
  • Maximum Temperature Efficiency (MTE), où l'efficacité à haute température est une priorité.

Même avec un rendement thermique élevé, l'efficacité énergétique annuelle sera légèrement inférieure à celle d'un échangeur de chaleur rotatif car l'échangeur de chaleur à plaques nécessite un dégivrage.

La chute de pression dans l'échangeur de chaleur, la température de l'air extrait, le taux d'humidité de l'air extrait et la température de l'air extérieur sont pris en compte. Le système de commande règle individuellement les registres pour le bypass et l'échangeur de chaleur pour un dégivrage section par section sans formation de givre. Cela permet d'obtenir un rendement annuel élevé, des réchauffeurs d'air plus petits et un fonctionnement optimisé en fonction des chutes de pression au printemps et en automne.

Vous devez autoriser les cookies si vous souhaitez consulter ce type de contenu de Swegon.

Protection anti-gel

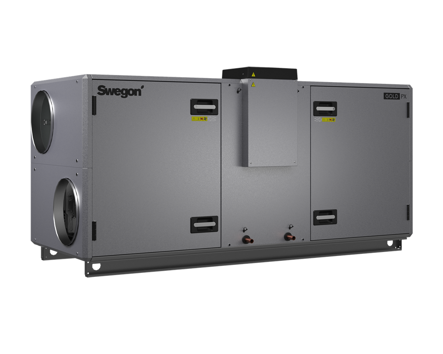

Le froid et l'humidité de l'air extrait présentent un risque de formation de givre dans l'échangeur de chaleur. Pour éviter cela, la centrale de traitement d'air GOLD PX comprend une fonctionnalité de dégivrage brevetée RECOfrost. RECOfrost ajuste la chute de pression dans l'échangeur de chaleur pendant les périodes où la récupération totale n'est pas nécessaire, par exemple au printemps et en automne. Le résultat est un excellent rendement thermique et un bilan énergétique, quel que soit le climat.

Large gamme de produits

Les échangeurs de chaleur à plaques conviennent aux applications où le transfert des odeurs et l'hygiène sont des exigences strictes, comme dans les résidences, les restaurants ou les cuisines. Swegon propose une gamme de centrales de traitement d'air équipées d'échangeurs de chaleur à plaques à contre-courant pour répondre aux différents besoins et types d'applications.
