Kassenärztliche Vereinigung Berlin
Vereinigt: heiß und kalt und nachhaltig

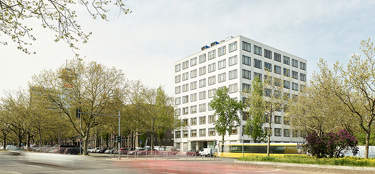

Die Kassenärztliche Vereinigung in Berlin sollte mit einem Heiz- und Kühlsystem ausgerüstet werden, welches aufgrund der Gebäudearchitektur (Nord-Südausrichtung) in den Übergangszeiten gleichzeitig den Bedarf an Warm- und Kaltwasser zur Verfügung stellen kann.
Sind Gebäude so gelegen, dass sie in den Übergangszeiten einerseits intensiver Sonneneinstrahlung und starker Beschattung ausgesetzt sind, muss die Gebäudetechnik Besonderes leisten. Der sonnenbeschienene Teil des Gebäudes will gekühlt werden, die verschattete Teil verlangt nach Wärme. Dafür war ein Konzept zur Wärmeverschiebung naheliegend.

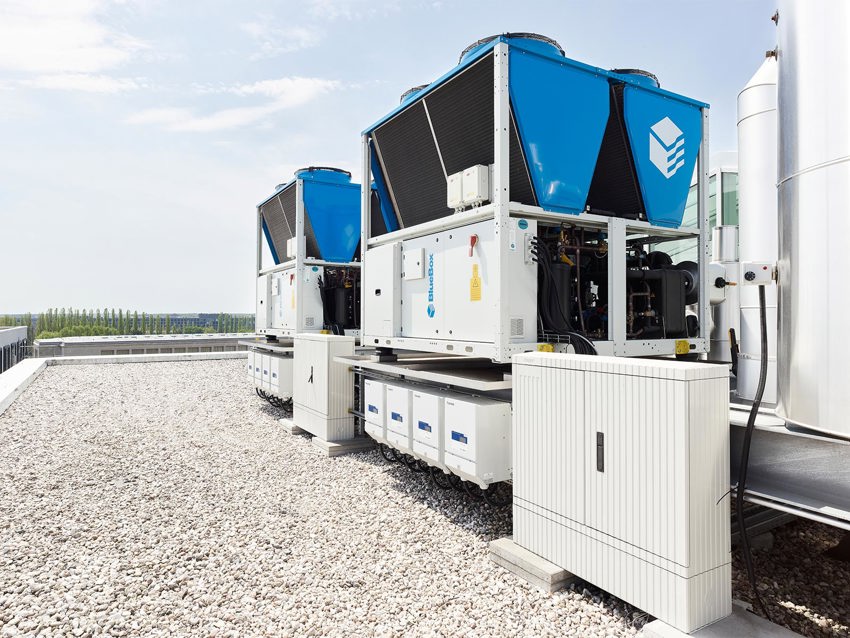

Die zwei voneinander unabhängigen Bürokomplexe der Kassenärztlichen Vereinigung wurden mit jeweils zwei Multifunktionseinheiten Swegon BlueBox OMICRON REV S4 HE 22.4 LN ausgestattet. Jede Anlage erbringt 220kW Kühlleistung bzw. 160kW Wärmeleistung. Alle wurden in einer schallgedämmten Version umgesetzt.
Energetische Optimierung durch Frequenzumformer

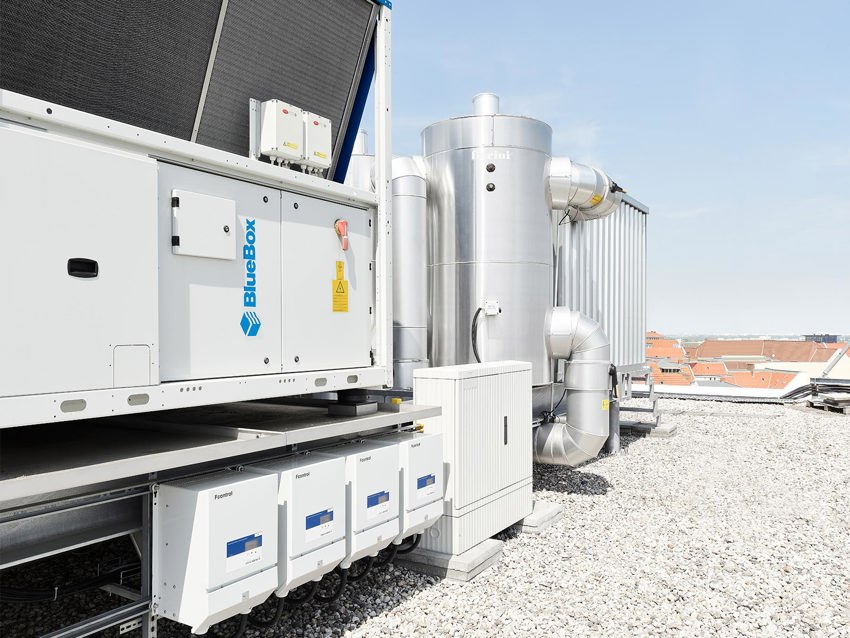

Mittels Frequenzumformern wurden die Anlaufströme der Verdichter auf ein Minimum reduziert. Der maximale Anlaufstrom konnte dadurch von 360A auf 170A gesenkt und damit das Stromnetz des Gebäudes erheblich entlastet werden. Auch bei den wasserseitigen Pumpen kamen Frequenzumformer zum Einsatz, deren Leistung dadurch an das Gebäudenetz angepasst werden konnten.

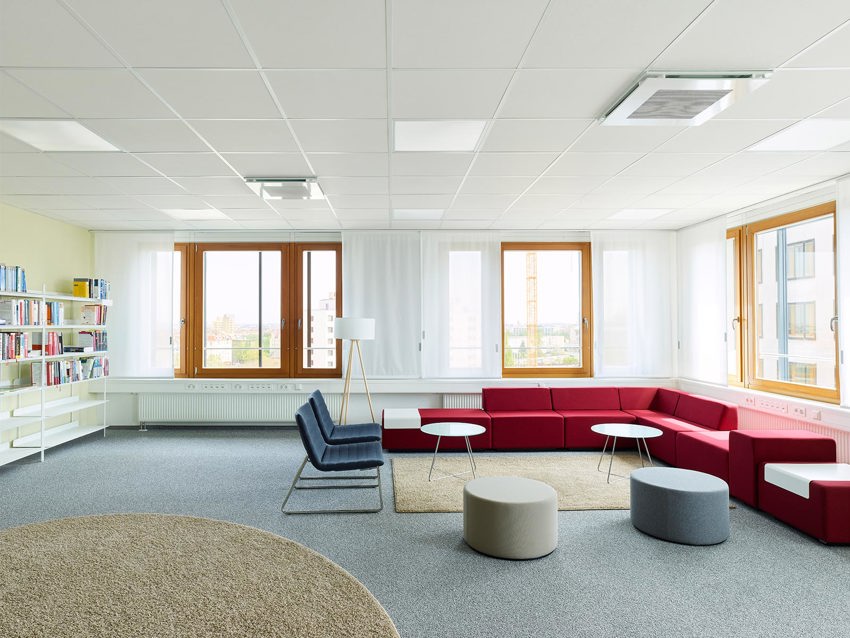

Das beauftragte Planungsbüro Drobka GmbH hat sich auf nachhaltige Gebäudetechnik spezialisiert. In den Räumlichkeiten der Kassenärztlichen Vereinigung setzte es 75 Swegon WKA Deckenkassetten zur Wärme- und Kälteverteilung ein.
