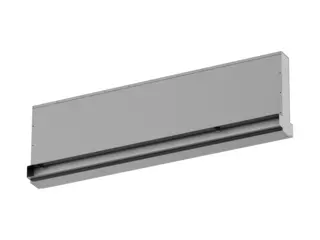

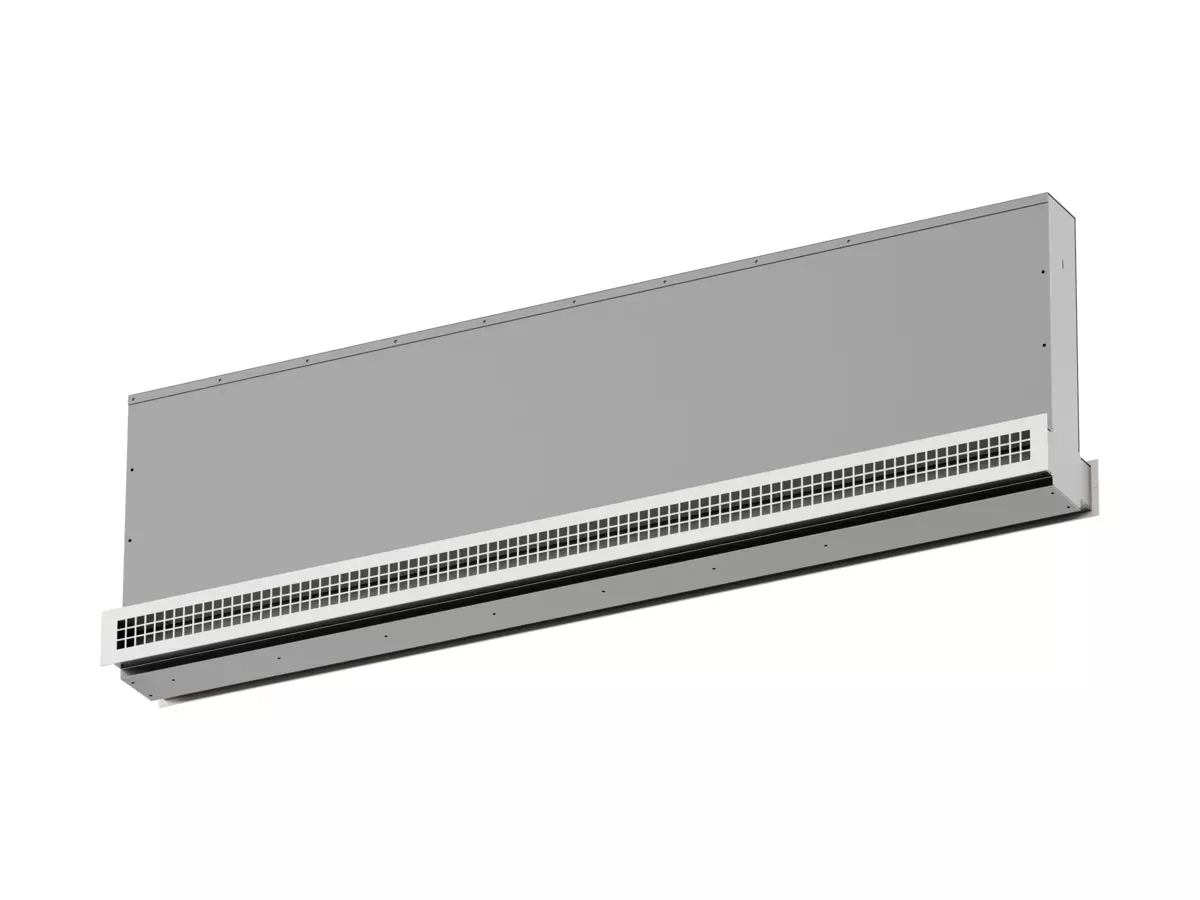

USE-T (T-shaped)

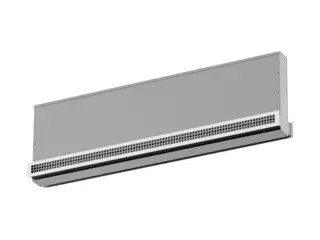

USE-T (T-shaped) with diffuser front Qg 10/12
USE
Schalldämpfender Transferluftauslass
- Schallabsorbierender Transferlufteinheit für die Installation in Trockenbauwänden
- Erhältlich in Z- oder T-Form
- Ermöglicht einen Luftaustausch zwischen Räumen, in denen die Kanalleitung eingeschränkt ist, z. B. bei fehlender abgehängter Decke
- Ausgekleidet mit schalldämmendem Material der Klasse B1 (Melaminharz) oder A2 (Mineralwolle)
- Erhältlich ohne Auslass front für eine Schattenfugeninstallation
| T-Form mit Frontplatte (Halshöhe C: 45 mm) | ||||
| Länge | Höhe H (mm) | Dn,e,w (dB) | RW (dB)* | RW (dB)** |
| 500 | 350 | 45 | 19 | 27 |
| 1000 | 350 | 43 | 20 | 28 |
| T-Form ohne Frontplatte (Halshöhe C: 25 mm) | ||||
| Länge | Höhe H (mm) | Dn,e,w (dB) | RW (dB)* | RW (dB)** |
| 500 | 350 | 48 | 19 | 30 |
| 1000 | 350 | 45 | 19 | 30 |
| Z-Form mit Frontplatte (Halshöhe C: 45 mm) | ||||
| Länge | Höhe H (mm) | Dn,e,w (dB) | RW (dB)* | RW (dB)** |
| 500 | 350 | 40 | 14 | 22 |
| 1000 | 350 | 37 | 14 | 22 |
| Z-Form ohne Frontplatte (Halshöhe C: 25 mm) | ||||
| Länge | Höhe H (mm) | Dn,e,w (dB) | RW (dB)* | RW (dB)** |
| 500 | 350 | 43 | 14 | 25 |
| 1000 | 350 | 40 | 14 | 25 |
| RW*: Bewertetes Schalldämmmaß bezogen auf die Wandöffnung RW**: Bewertetes Schalldämmmaß bezogen auf die Länge x Höhe des Überströmelements RW = Dn,e,w + 10 x log (S/A0) | ||||
