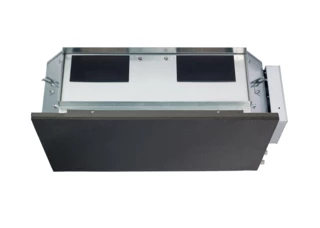

Zwischendeckenmodelle "hohe Pressung"
ARXC-GTEH
| Nennkühlleistung | Nennheizleistung | Leistungsaufnahme | Luftumwälzung (n-h) | Teilleistung nach Lüfterdrehzahl | Pressung | Mindest-Ansaugtem-peratur | Schalldruckpegel (n-h) | Abmessungen (H x B x T) | Gewicht | Spannungsversorgung | Nennstromaufnahme | Absicherung | Anschlussart | Rohrleitungsdurchmesser | Sollwert | |||||
| Modellbezeichnung | Kühlen | Heizen | Flüssigkeitsleitung | Gasleitung | Kondensatablauf | Kühlen | Heizen | |||||||||||||
| kW | kW | W | m³/h | kW | kW | Pa | °C | dB(A) | mm | kg | V / Hz | A | A | mm (inch) | mm (inch) | mm (inch) | °C | °C | ||
| ARXC 036GTEH | 11.2 | 12.5 | 207 | 1330/1680/1990 | 7,5/9,5/11,2 | 8,4/10,5/12,5 | 0 bis 200 | 10 | 32/36/42 | 400 x 1050 x 500 | 40 | 230 / 50 | 1.25 | 20 | Bördel | 9,52 (3/8) | 15,88 (5/8) | ID: 25; AD: 32 | 18 bis 30 | 16 bis 30 |
| ARXC 045GTEH | 12.5 | 14 | 715 | 2460/3000/3500 | 8,8/10,7/12,5 | 9,8/12,0/14,0 | 100 bis 250 | 10 | 42/45/49 | 400 x 1050 x 500 | 46 | 231 / 50 | 3.14 | 20 | Bördel | 9,52 (3/8) | 15,88 (5/8) | ID: 25; AD: 33 | 18 bis 30 | 16 bis 30 |
| ARXC 060GTEH | 18 | 20 | 730 | 2460/3000/3500 | 12,7/15,4/18,0 | 14,1/17,1/20,0 | 100 bis 250 | 10 | 42/45/49 | 400 x 1050 x 500 | 46 | 232 / 50 | 3.15 | 20 | Bördel | 9,52 (3/8) | 15,88 (5/8) | ID: 25; AD: 34 | 18 bis 30 | 16 bis 30 |
| ARXC 072GTEH | 22.4 | 25 | 681 | 3000/3300/3900 | 17,2/18,9/22,4 | 19,2/21,1/25,0 | 0 bis 300 | 10 | 40/43/47 | 450 x 1587x 700 | 84 | 233 / 50 | 4.1 | 20 | Bördel | 9,52 (3/8) | 19,05 (3/4) | ID: 25; AD: 35 | 18 bis 30 | 16 bis 30 |
| ARXC 090GTEH | 25 | 28 | 819 | 3500/4000/4300 | 20,3/23,3/25,0 | 22,8/26,0/25,0 | 0 bis 300 | 10 | 44/46/48 | 450 x 1587x 700 | 84 | 234 / 50 | 4.86 | 20 | Bördel | 9,52 (3/8) | 19,05 (3/4) | ID: 25; AD: 36 | 18 bis 30 | 16 bis 30 |
| ARXC 096GTEH | 28 | 31.5 | 838 | 3600/4250/4850 | 20,8/24,5/28,0 | 23,4/27,6/31,5 | 0 bis 300 | 10 | 42/45/48 | 550 x 1587 x 700 | 105 | 235 / 50 | 4.89 | 20 | Löt | 9,52 (3/8) | 22,22 ( 7/8) | ID: 25; AD: 37 | 18 bis 30 | 16 bis 30 |
