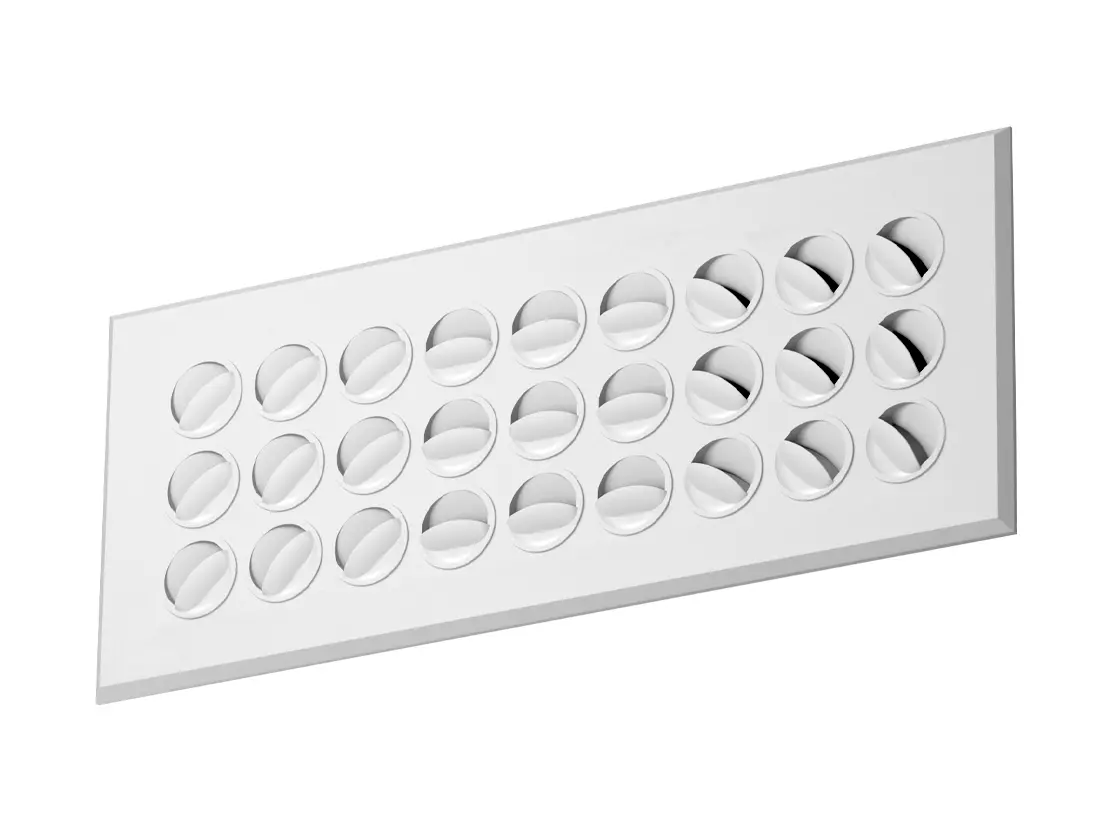

Product view

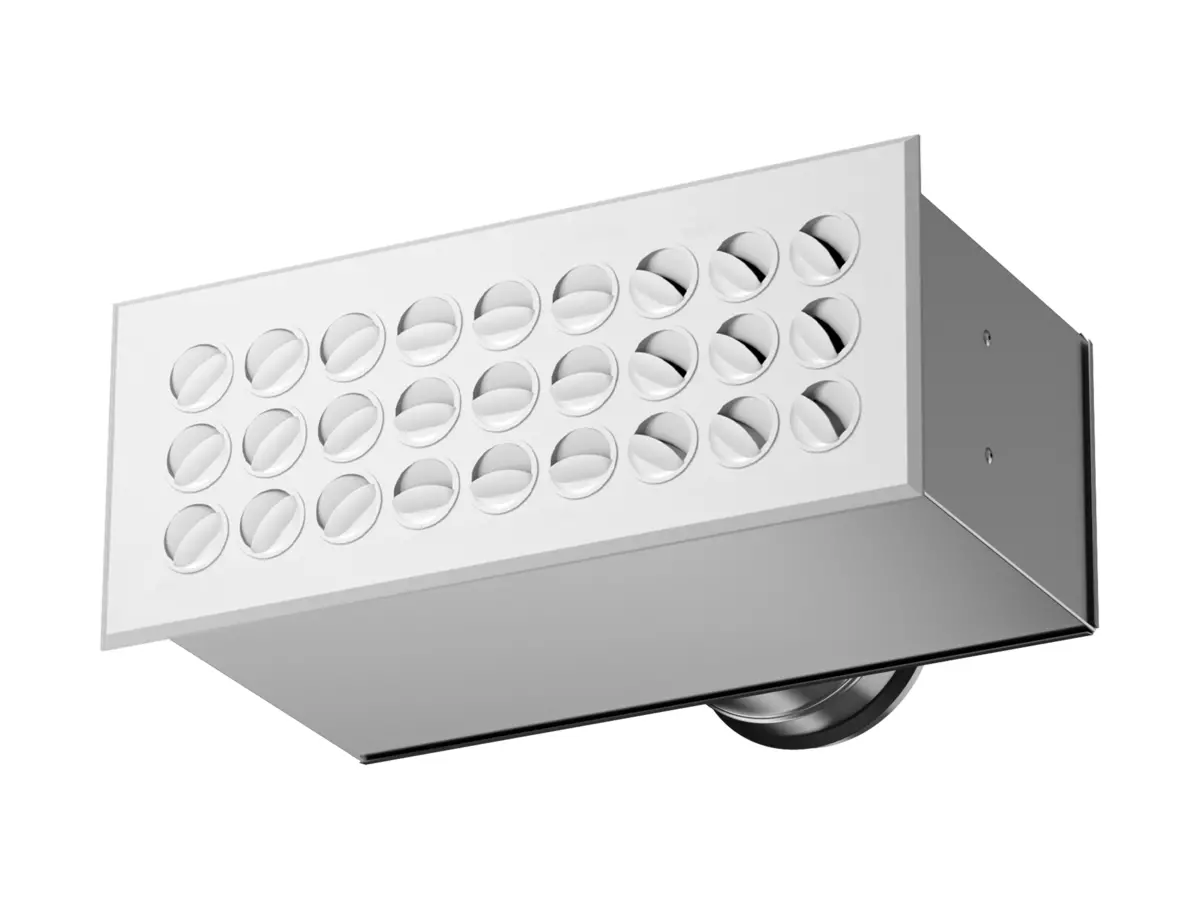

Product view with commissioning box - Connection on rear side

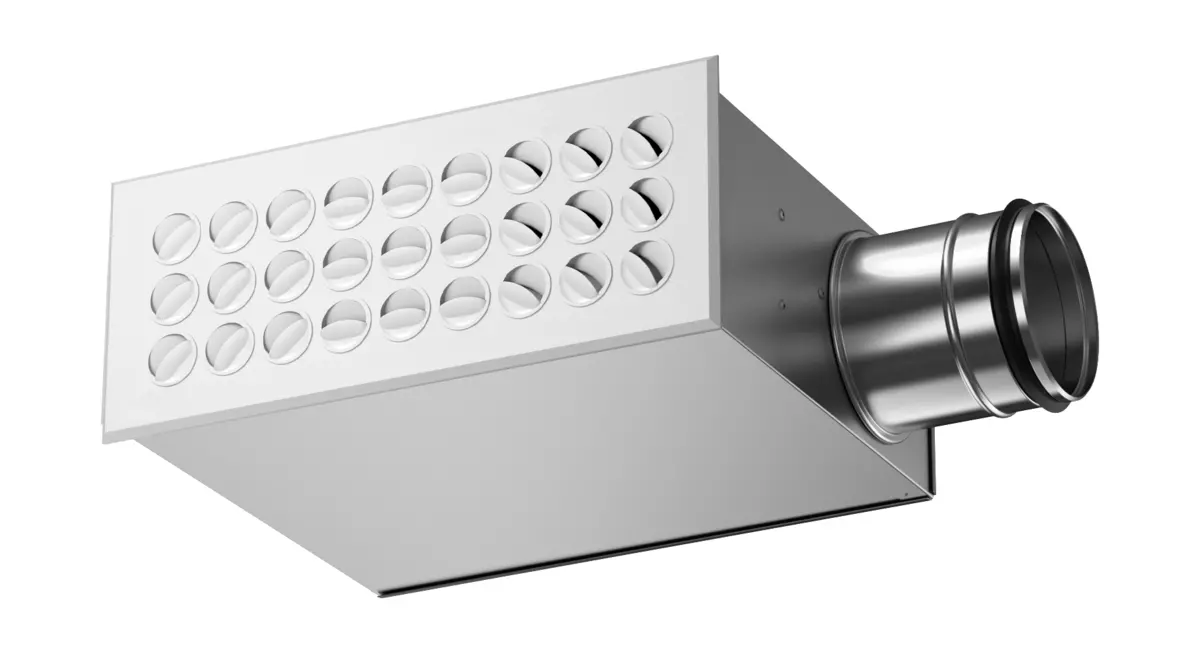

Product view with commissioning box - Connection on short side

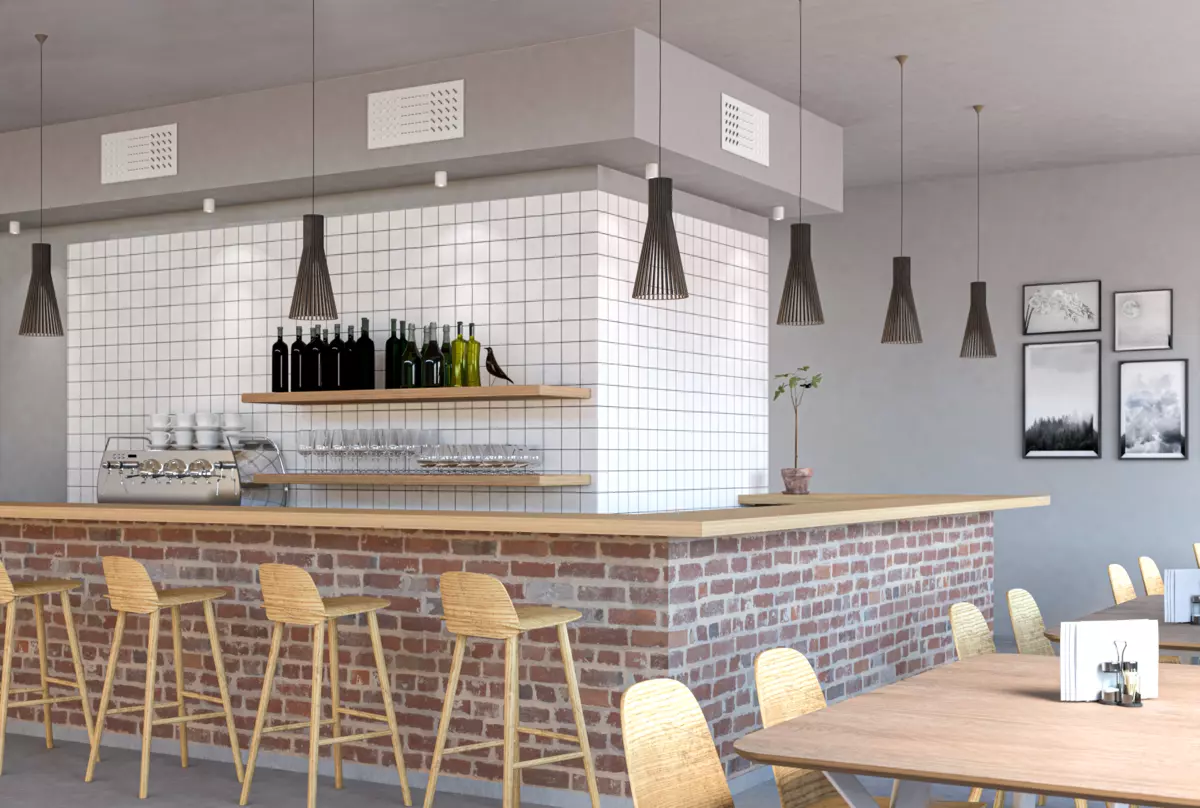

Product in context
COLIBRI Wall
Diffuseur mural à buses orientables pour montage affleurant
- Buses réglables
- Motif de diffusion réglable à 100 %
- Nettoyable
- Mise en service aisée
- Utilisé en association avec le plénum d’équilibrage ALV
- Couleur standard blanc RAL 9003
- 5 autres couleurs standard
- Autres couleurs sur demande
Description du produit
Diffuseurs rectangulaires à disques orientables. Les disques permettent de fournir de l’air au-dessus ou en dessous de la température ambiante ainsi qu’en distribution horizontale et/ou verticale. Les diffuseurs conviennent à la fois pour des débits d’air constants et variables.
DÉBIT D’AIR – NIVEAU SONORE DANS LA PIÈCE (Lp10A) *) | |||||||
COLIBRI Wall Taille | ALV Taille | 25 dB(A) | 30 dB(A) | 35 dB(A) | |||
l/s | m³/h | l/s | m³/h | l/s | m³/h | ||
300-150 | 300-150-100-B | 15 | 54 | 20 | 72 | 28 | 101 |
400-150 | 400-150-125-B | 24 | 86 | 28 | 101 | 40 | 144 |
400-200 | 400-200-160-B | 33 | 119 | 41 | 148 | 50 | 180 |
550-250 | 550-250-200-B | 50 | 180 | 60 | 216 | 75 | 270 |
550-300 | 550-300-250-B | 62* | 223* | 70 | 252 | 85 | 306 |
Les données du tableau correspondent à une pression totale de 50 Pa, avec plénum d’équilibrage ALV à raccordement par l’arrière. * Valeurs données pour une pression totale de 35 Pa. *) Lp10A = Niveau sonore y compris filtre A avec atténuation locale de 4 dB et zone d’absorption locale de 10 m². |
