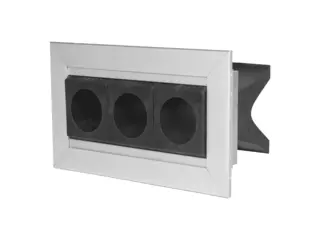

SD-45
Multivariable sattelförmige Düsen mit hoher Eindringtiefe
- Patentierte Satteldüsen für hohe Luftvolumenströme bei niedrigen Schallleistungspegeln
- Einzelne Düse um bis zu 20 Grad schwenkbar und in modularer Ausführung erhältlich
- Vielseitig einsetzbar als Weitwurfdüse, als Trennstrahlanlage, als Abschirmung sowie im Sonderbau.
| Schnellauswahl | ||||||||||||
| Anzahl Düsen | LPA = 30 dB | LPA = 35 dB | LPA = 40 dB | LPA = 45 dB | ||||||||
| V (m3/h) | ∆ p (Pa) | L0,5 (m) | V (m3/h) | ∆ p (Pa) | L0,5 (m) | V (m3/h) | ∆ p (Pa) | L0,5 (m) | V (m3/h) | ∆ p (Pa) | L0,5 (m) | |
| 1 | 71 | 82 | 5.8 | 83 | 109 | 6.8 | 98 | 147 | 8 | 115 | 197 | 9.4 |
| 2 | 128 | 68 | 6.6 | 151 | 92 | 7.8 | 178 | 124 | 9.1 | 209 | 165 | 10.7 |
| 3 | 181 | 61 | 7.7 | 214 | 82 | 9.1 | 251 | 110 | 10.7 | 296 | 148 | 12.6 |
| 4 | 233 | 56 | 8 | 273 | 76 | 9.4 | 322 | 102 | 11.1 | 379 | 137 | 13 |
| 5 | 281 | 55 | 8.4 | 331 | 74 | 9.9 | 390 | 100 | 11.6 | 459 | 134 | 13.6 |
| 6 | 329 | 51 | 8.8 | 387 | 69 | 10.4 | 456 | 92 | 12.2 | 537 | 124 | 14.3 |
