JPK-KS
JPK-KS

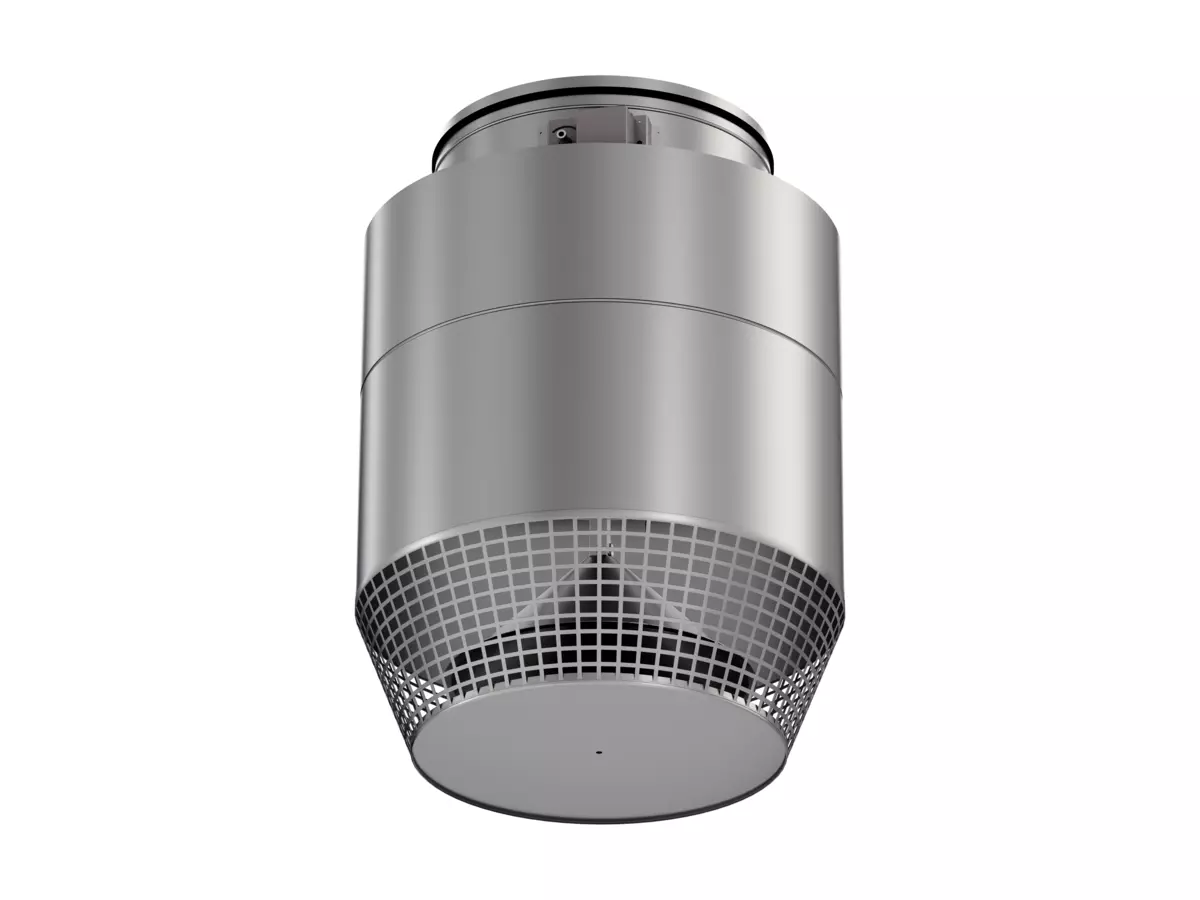

Zylindrischer Radialauslass für große Installationshöhen
- Zylindrischer Diffusor mit verstellbarem Steuerkegel für horizontale oder vertikale Verteilung
- Der Steuerkegel wird über einen Elektromotor eingestellt
- Geeignet für große Hallen mit Deckenhöhen von bis zu 25 m
- Entwickelt, um Aufenthaltsbereiche frei von kontaminierter Luft zu halten
| Horizontalstrahl | ||||||||
| Größe | LWA = 30 dB | LWA = 40 dB | LWA = 50 dB | LWA = 60 dB | ||||
| V (m3/h) | ∆p (Pa) | V (m3/h) | ∆p (Pa) | V (m3/h) | ∆p (Pa) | V (m3/h) | ∆p (Pa) | |
| 315 | 1080 | 19 | 1290 | 31 | 1620 | 53 | 2130 | 103 |
| 400 | 1630 | 15 | 2020 | 28 | 2430 | 49 | 3430 | 124 |
| 500 | 1850 | 6 | 2780 | 16 | 3630 | 28 | 5010 | 57 |
| 710 | 2880 | 5 | 4500 | 12 | 6070 | 20 | 8460 | 37 |
| Vertikalstrahl | ||||||||
| Größe | LWA = 30 dB | LWA = 40 dB | LWA = 50 dB | LWA = 60 dB | ||||
| V (m3/h) | ∆p (Pa) | V (m3/h) | ∆p (Pa) | V (m3/h) | ∆p (Pa) | V (m3/h) | ∆p (Pa) | |
| 315 | 647 | 15 | 881 | 25 | 1190 | 41 | 1810 | 82 |
| 400 | 1170 | 14 | 1490 | 24 | 1970 | 40 | 2860 | 86 |
| 500 | 1700 | 7 | 2460 | 16 | 3220 | 26 | 4760 | 59 |
| 710 | 2440 | 5 | 3990 | 11 | 5850 | 21 | 8270 | 37 |
