La centrale de traitement d’air la plus éco-énergétique actuellement sur le marché, dotée d’un système de régulation exclusif, à la fois puissant et intuitif.

GOLD

Quels que soient vos besoins, vous trouverez toujours une solution GOLD adaptée.

Les unités Swegon sont conçues pour le confort climatique. Pour garantir des performances supérieures, nous concevons nos propres composants : échangeur de chaleur rotatif, roues de ventilateurs, électronique de commande, etc. Local commercial ou magasin ? Établissements recevant du public ou immeubles tertiaires ? Quelle que soit l’application, nous avons le modèle qu’il vous faut. Vous bénéficiez bien entendu de l’excellence de notre savoir-faire et de notre service après-vente, de la phase de planification jusqu’à l’exploitation du produit, en passant par sa mise en service.


    GOLD RX  GOLD PX    GOLD CX GOLD SD   GOLD RX/HC
Échangeurs de chaleur   Rotatif  À contre-courant  Batterie  Batterie  Rotatif

Débit d’air (m³/h) EcoDesign

290-46 940   290-11 520  1 800-45 600  290-45 980  1 620-29 920
Débit d’air (m³/s) EcoDesign 0,08-13  0,08-3,2  0,5-12,7  0,08-12,8  0,45-8,3
Certification Eurovent
Système de supervision
Installation extérieure (en option)
Connexion par le haut  –   –   –
Concept L  –   –   –

Pompe à chaleur réversible intégrée

 –  – –   –
Flux d’air séparés en option  –  –  –    –
Adaptable à des normes hygiéniques strictes (en option)  ●●●●  ●●●● ●●●●  ●●●●  ●●●
Nombreuses possibilités de personnalisation  ●●●●  ●●●●  ●●●●  ●●●●  ●●●●
Récupération énergétique supérieure  ●●●●●  ●●●●  ●●●  ●●●  ●●●●●
Excellente étanchéité  ●●●  ●●●●  ●●●●  ●●●●●  ●●●

Simple & intelligent– IQlogic

Un système intelligent qui vous simplifiera la vie. Grâce au système de régulation IQlogic, à son interface conviviale et à la télécommande IQnavigator, vous tirerez aisément le maximum de votre unité GOLD. Bien entendu, les centrales GOLD sont dotées de tout le nécessaire pour se connecter en réseau et communiquer avec le système de régulation principal. La fonctionnalité WiFi vous permet de piloter l’appareil à l’aide de votre smartphone ou autre périphérique mobile.

Démonstration IQlogic

Cette fonctionnalité vous permet de tester le système de régulation de la centrale GOLD à partir de votre navigateur Internet.

Identifiants de connexion :
Nom d’utilisateur : local ou installation
Mot de passe : 0000 (pour nom d’utilisateur "local") ou 1111 (pour "installation")

ALLER À LA DÉMONSTRATION

Échangeur de chaleur rotatif – GOLD RX

Les unités équipées d’échangeurs de chaleur rotatifs permettent d’optimiser le rendement thermique et énergétique annuel grâce à l’efficacité redoutable de nos échangeurs à flux turbulent brevetés. Ces caractéristiques ainsi que leur rapidité d’installation font de ces appareils le choix idéal pour la plupart des applications. Le flux turbulent au niveau de la roue et la fonction Carry-Over Control en font des machines parfaitement compatibles avec les applications VAV et DCV. Les roues peuvent faire l’objet de différents traitements de surface. Il peut s’agir par exemple d’un revêtement RECOsorptic à sorption qui renforce la récupération de l’humidité, ou d’un revêtement époxy pour environnement hostile. La GOLD RX est conçue de manière à limiter les risques de contamination (air, odeurs) entre les flux d’air.

en savoir plus sur GOLD RX

Découvrez le concept en « L »

Les projets de rénovation comprennent souvent le remplacement d’une centrale de traitement d’air dans un local technique exigu.  Les exigences d’efficacité énergétique actuelles et la directive ErP qui s’applique aux produits liés à l’énergie imposent l’installation d’une centrale de traitement d’air de plus grandes dimensions – alors que le local technique, lui, est peu susceptible de s’agrandir.

C’est là qu’intervient notre nouvelle série GOLD Top, conçue pour répondre aux exigences d’efficacité énergétique sans nécessiter une implantation dans un local technique plus grand. Notre nouveau "concept L" permet en effet des branchements aussi bien verticaux qu’horizontaux. Cela signifie que des unités plus grandes peuvent être installées dans le local technique existant, en optimisant l’espace dont on dispose.

Échangeur de chaleur à plaques à contre-courant – GOLD PX

L’échangeur de chaleur à plaques à contre-courant est un excellent choix quand on a besoin d’une séparation totale des flux d’air. La GOLD PX existe en deux versions, dont l’une privilégie le rendement thermique et l’autre une faible perte de charge.

L’excellente étanchéité de l’échangeur de chaleur RECOflow limite les fuites internes. La GOLD PX est donc un excellent choix pour le milieu médical ou la restauration. Par temps froid, un air extrait humide peut produire du givre dans l’échangeur de chaleur. Pour éviter ce risque, notre GOLD PX est équipée de RECOfrost – la meilleure sécurité antigel actuellement sur le marché. Cette fonctionnalité exclusive exploite en temps réel les données fournies par la CTA, optimisant la récupération énergétique par le biais d’une régulation à la demande adaptative. RECOfrost module la perte de charge au niveau de l’échangeur de chaleur quand une récupération intégrale ne s’impose pas, par exemple à la mi-saison. On obtient ainsi un rendement thermique et un équilibre énergétique incomparables, quel que soit le climat.

En savoir plus sur GOLD PX

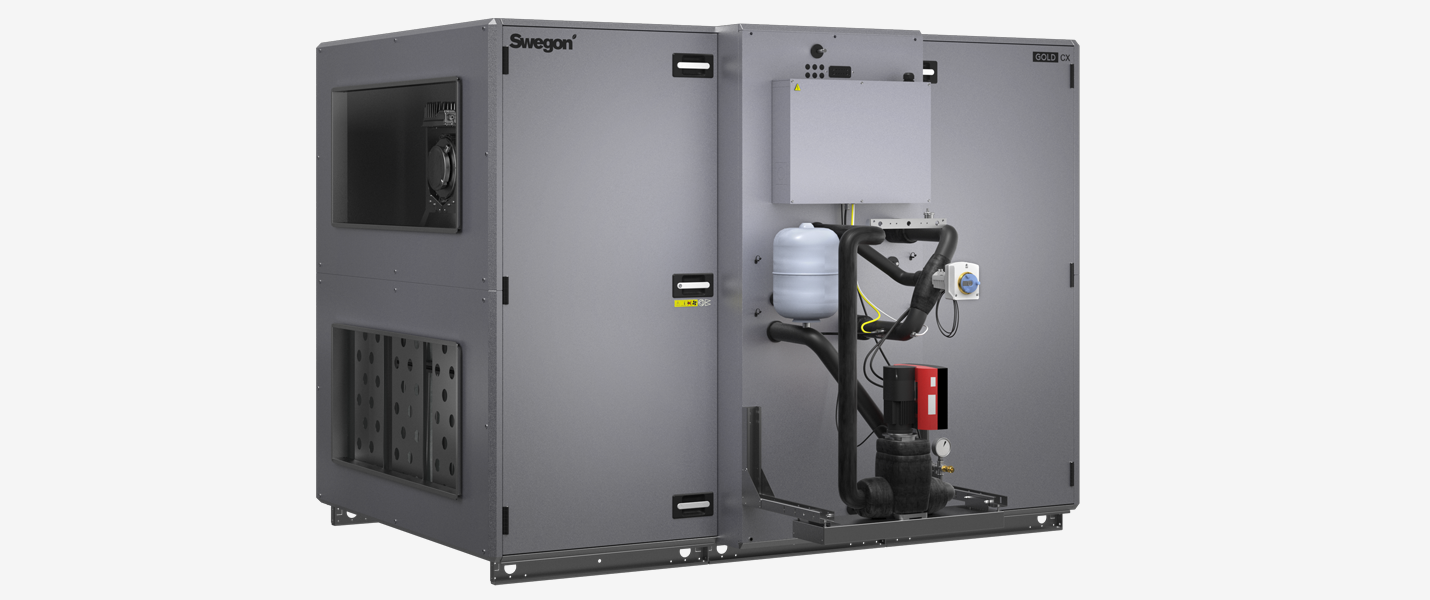

Échangeurs de chaleur à batterie – GOLD CX

Dans un échangeur de chaleur à batterie à eau glycolée, le transfert d’énergie entre air extrait et air soufflé se fait par le biais d’un circuit hydraulique. Comme dans la GOLD PX, les fuites internes sont minimes et l’encombrement très raisonnable. La GOLD CX peut assurer un débit d’air supérieur à celui de la GOLD PX. Le système peut être fourni prêt à l’emploi, circuit hydraulique préparé en usine (remplissage, purge, étalonnage et équilibrage). Le système module l’efficacité de la récupération thermique de manière à optimiser le confort, et le circulateur est piloté à la demande pour une meilleure récupération énergétique. Par temps froid, la GOLD CX/SD est à l’abri du givre grâce à une sécurité antigel efficace. Il s’agit d’une surveillance permanente de la température du fluide de la batterie d’air extrait et du niveau d’humidité de ce dernier.

En savoir plus sur GOLD CX

Centrales de traitement d’air simple flux – GOLD SD

La GOLD SD est une centrale de traitement d’air dotée de flux d’air soufflé et d’air extrait distincts, et disposant de ventilateurs de soufflage et d’extraction. Les filtres au soufflage et à l’extraction sont en option. Les composants de l’appareil peuvent également servir indépendamment en tant que modules de ventilation – air soufflé, air extrait et flux d’air à sens unique. L’appareil peut être doté d’un échangeur de chaleur à batterie dont les gaines et le module shunt sont proposés en option.

En savoir plus sur GOLD SD

Pourquoi une GOLD ?

  • Étude de projet, installation et mise en service aisées
  • Performances énergétiques inégalées
  • Espace d’installation minimum
  • Système de régulation entièrement intégré, aux fonctionnalités incomparables
  • Ses fonctionnalités s’adaptent aisément à l’évolution des besoins
  • Qualité supérieure, section adaptable

120 000 unités en service – gage de qualité et fiabilité

Les centrales GOLD ont fait leurs preuves depuis plus de 25 ans. À l’heure actuelle, elles sont 120.000 en service, dans des dizaines de milliers de bâtiments, réparties sur cinq continents.

Accessoires et options

Avec les bons accessoires, votre centrale de traitement d’air sera encore plus efficace. En d’autres termes, personnaliser votre GOLD en fonction de vos besoins réels.

Centrale de traitement d’air avec pompe à chaleur réversible

GOLD RX/HC

Le résultat : une qualité d’air optimale, du chauffage et du refroidissement dans une seule enveloppe, à la fois compacte et économe en énergie. La planification est simplifiée car l’intégration des deux systèmes est déjà faite, du point de vue mécanique comme de la régulation. Et la compacité de l’unité offre un gain de place non négligeable. L’installation est plus simple également si vous faites préparer l’unité par l’usine (remplissage, tests, etc.). La mise en service est rapide car toutes les fonctions sont pilotées par le terminal utilisateur de la GOLD.

Refroidisseur de liquide intégré

COOL DX

Le refroidisseur COOL DX/COOL DX Top est conçu comme faisant partie intégrante des unités GOLD. Le refroidisseur intègre tout l’équipement nécessaire, et se branche sur la GOLD ou s’installe en tant que module indépendant raccordé à une centrale de traitement d’air. Le COOL DX est un modèle à circuit fermé rempli d’un faible volume de fluide frigorigène. Efficace, le refroidisseur COOL DX ne nécessite qu’un minimum d’efforts en matière de planification, spécifications techniques d’achat et d’installation. La centrale de traitement d’air GOLD est dotée de fonctionnalités de refroidissement pouvant piloter le COOL DX. Cela comprend un système de communication intégrant une interface en ligne et un système de régulation et de contrôle. Le COOL DX existe en version avec raccordements par le côté ou par le haut.

Miruvent

Un aérateur bien pensé, aux nombreuses options de commande intelligentes, proposé en différentes tailles et variantes de débit.

Accessoires

Swegon propose de nombreux accessoires correspondant à toutes sortes d’exigences.

Avec isolation – Ces accessoires s’intègrent à l’unité, pour un gain de temps appréciable et des pertes de charges limitées, réduisant ainsi la consommation électrique des ventilateurs.

Sans isolation – Ces accessoires peuvent être équipés de raccords standard ou de raccords de plus grand diamètre limitant la perte de charges.

Mise en service, inspection et maintenance

Notre service technique se tient à votre disposition pour la mise en service, la réparation ou la maintenance de votre système de ventilation.

En savoir plus sur notre service technique

Certification et conformité

Eurovent

Toutes les centrales de traitement d’air GOLD sont certifiées Eurovent.

Passivhaus

La centrale Swegon GOLD RX (tailles 04-35 et 50) est certifiée par le Passive House Institute pour ses hautes performances énergétiques et sa récupération de chaleur. La GOLD est la seule unité de traitement d’air à être certifiée pour les débits élevés (< 9 000 m³/h).

EcoDesign

Toutes les centrales de traitement d’air GOLD sont conformes aux exigences du règlement européen Ecoconception n° 1253 relatif aux unités de ventilation.

Télécharger les documents


Filtre
Document Article Type de document Taille Format Télécharger
Gold HC Nouvelle génération (Tous) Brochure 1.53MB pdf
Manuel des fonctions, installation, pv 1.25 GOLD Mode d’emploi 1.3MB pdf
Manuel des messages d’information et d’alarmes, pv 1.28 GOLD Mode d’emploi 383.43kB pdf
Protocole de mise en service, pv 1.28 GOLD Autres 3.52MB pdf
Protocole de mise en service, pv 1.30 GOLD Autres 4.01MB pdf
Manuel des procédures d’utilisation télécommande IQNAVIGATOR GOLD Mode d’emploi 762.15kB pdf
Manuel des fonctions, utilisateurs, pv 1.26 GOLD Mode d’emploi 425.46kB pdf
Protocole de mise en service, pv 1.27 GOLD Autres 3.47MB pdf
Protocole de mise en service, pv 1.25 GOLD Autres 3.32MB pdf
Protocole de mise en service, pv 1.26 GOLD Autres 3.4MB pdf
Manuel des messages d’information et d’alarmes, pv 1.27 GOLD Mode d’emploi 382.57kB pdf
Manuel des fonctions, installation, pv 1.26 GOLD Mode d’emploi 1.3MB pdf
Description de la centrale de traitement d'air GOLD Fiche produit 2.16MB pdf
Manuel des messages d’information et d’alarmes, pv 1.31 GOLD Mode d’emploi 568.76kB pdf
Manuel des fonctions, utilisateurs, pv 1.31 GOLD Mode d’emploi 454.91kB pdf
Manuel des messages d’information et d’alarmes, pv 1.30 GOLD Mode d’emploi 502.66kB pdf
Manuel des messages d’information et d’alarmes, pv 1.25 GOLD Mode d’emploi 328.85kB pdf
Manuel des fonctions, utilisateurs, pv 1.28 GOLD Mode d’emploi 433.22kB pdf
Menu groups overview, hand-held terminal IQnavigator GOLD Mode d’emploi 205.74kB pdf
Description des fonctions, IQlogic GOLD Fiche produit 737.82kB pdf
Manuel des fonctions, installation, pv 1.28 GOLD Mode d’emploi 1.36MB pdf
Eurovent certificate GOLD Qualité 158.55kB pdf
Manuel des fonctions, installation, pv 1.31 GOLD Mode d’emploi 1.98MB pdf
Protocole de mise en service, pv 1.31 GOLD Autres 4.06MB pdf
Manuel des fonctions, installation, pv 1.30 GOLD Mode d’emploi 1.97MB pdf
