GRAND

Centrales de traitement d’air modulaires sur mesure offrant une excellente flexibilité et une qualité supérieure pour une large gamme d’applications très exigeantes.

Pourquoi GRAND?

Centrales de traitement d’air modulaires assurant une ventilation efficace pour les applications exigeantes.
Débit d’air : de 1.000 à 150.000 m³/h.
Grande flexibilité dans le choix des matériaux et des composants.
Faible coût global sur le cycle de vie (LCC).
Classe d’étanchéité à l’air L2 (R).
Haute stabilité mécanique D1.
Isolation thermique élevée T2/TB2.

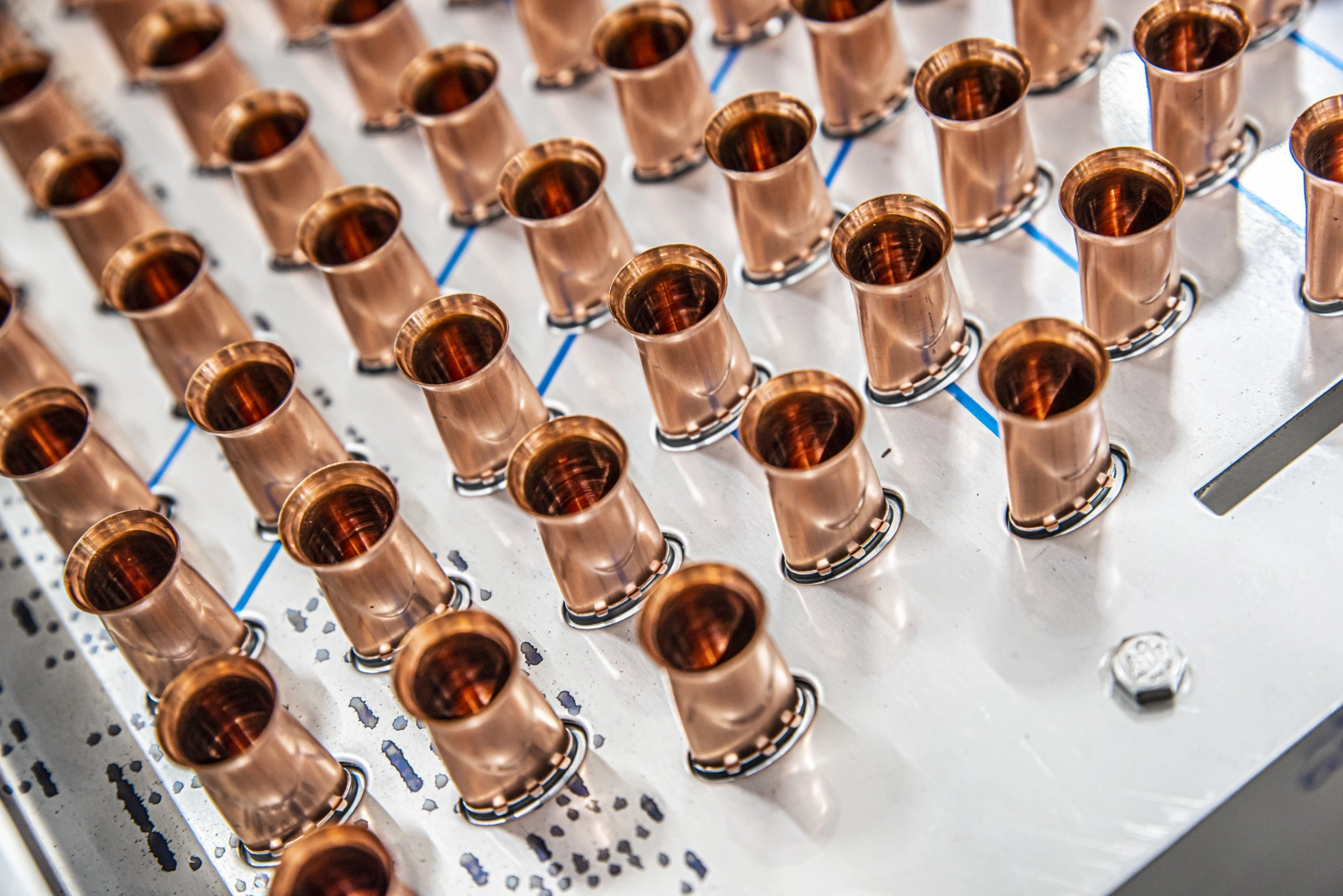

Conception brevetée des batteries garantissant des performances élevées et une grande robustesse.
Système unique de récupération par batteries réduisant les coûts d’exploitation et la valeur SFP.
Conception hygiénique répondant aux exigences de l’industrie pharmaceutique et des hôpitaux.
Unité conforme ATEX disponible en option.

Expérience et qualité

Plus de cinq décennies à redéfinir l’excellence dans les solutions de traitement d’air. Chaque système GRAND est une véritable référence, conçu pour offrir une efficacité supérieure, une fiabilité sans compromis et des performances techniques exceptionnelles, même dans les environnements les plus exigeants. Notre approche associe une expertise approfondie avec des technologies de pointe. Chaque unité est réalisée avec une attention méticuleuse portée au moindre détail. Des tests rigoureux garantissent que chaque solution répond aux plus hauts standards de qualité. Portés par l’innovation et une quête permanente de perfection, nous ne nous contentons pas de fabriquer des centrales de traitement d’air — nous développons des solutions qui établissent de nouvelles références en matière de performance et de durabilité.

Systèmes de récupération de chaleur à haut rendement

GRAND intègre des solutions avancées de récupération de chaleur, conçues avec une configuration d’échangeurs thermiques à contre-courant multi-étagée dépassant les exigences de rendement thermique ErP. Le système à batteries à boucle intermédiaire (run-around coil), associé à une conception EcoFin spécifique et à des tubes ovales EcoFin+ en option, permet d'augmenter la puissance spécifique d'environ 27 % et réduit les pertes de charge côté air d’environ 45 % par rapport aux conceptions conventionnelles.

Des circuits intermédiaires régulés avec précision assurent un équilibre optimal entre le débit d’air et le débit massique d’eau, optimisant la récupération de chaleur sur la base de débits à capacité thermique équivalente. GRAND garantit des performances élevées dans les applications hygiéniques où les fuites d’air et le transfert d’humidité doivent être strictement limités.

Applications

Les unités conviennent à la majorité des applications, mais excellent tout particulièrement dans les environnements exigeants et critiques. Plusieurs variantes spéciales sont également disponibles pour les applications les plus contraignantes, comme indiqué ci-dessous.

Pharma

Conçues pour les environnements pharmaceutiques, les salles blanches et autres applications où la qualité de l’air et l’hygiène sont essentielles. Les unités GRAND sont dotées de surfaces lisses, d’angles arrondis et sans éléments internes saillants, garantissant un nettoyage aisé et un niveau d’hygiène maximal. Construites selon la classe d’étanchéité à l’air la plus élevée L1 (EN 1886:2024), elles assurent des performances et une sécurité exceptionnelles. Points clés :

Optimisation maximale pour la lavabilité et l’hygiène.
Maintenance sûre et simplifiée.
Tests d’étanchéité disponibles pour chaque unité individuelle.
Conformité totale à la norme VDI 6022:2018.

Hôpitaux

Conception hygiénique répondant aux exigences de l’ensemble des environnements hospitaliers, des blocs opératoires aux zones d’hébergement des patients. Chaque unité est conçue selon les normes les plus élevées en matière d’hygiène et de sécurité, et se distingue par une grande facilité de nettoyage et de maintenance. Les unités peuvent être livrées de préférence avec un système de récupération de chaleur hydraulique afin d’éliminer tout risque de fuite interne. Conçues pour limiter au maximum les contaminations chimiques et bactériologiques internes, ces unités garantissent les plus hauts niveaux d’hygiène et de sécurité. Points clés :

Régulation précise de la qualité de l’air et de la température.
Fiabilité élevée, maintenance simplifiée et sécurité d’exploitation.
Excellente lavabilité et hygiène.
Technologies de désinfection en option (UVC, filtres électrostatiques, etc.).

Salles blanches

Lorsque l’hygiène est critique, GRAND propose des solutions sans compromis pour les environnements de salles blanches. Nos systèmes modulaires sont conçus pour répondre aux normes les plus strictes, notamment DIN 1946, VDI 6022 et les normes EN, garantissant une fiabilité et une sécurité absolues. Grâce à des surfaces lisses et faciles à nettoyer ainsi qu’à une conception limitant tout risque de contamination, les unités GRAND assurent une qualité d’air optimale pour la production de semi-conducteurs, les installations pharmaceutiques, les laboratoires et l’industrie agroalimentaire.

Testées et approuvées conformément aux normes DIN, VDI et EN.
Surfaces lisses et composants démontables pour une hygiène maximale.
Étages de filtration avec filtres absolus.
Ventilation redondante afin de réduire les temps d’arrêt lors des opérations de maintenance.

ATEX

Les unités de ventilation GRAND peuvent être conçues sur mesure pour une utilisation dans des environnements présentant un risque d'explosion allant jusqu'à la catégorie Ex II 2G IIB+H₂ T4, tant à l'intérieur qu'à l'extérieur. Ces systèmes sont conçus pour la zone 1, où des atmosphères gazeuses explosives peuvent se former régulièrement. Les unités ont été développées de manière à maintenir un niveau de sécurité élevé même en cas de pannes ou de défaillances prévisibles, et sont conformes aux exigences de la directive ATEX en vigueur.
