WISE Pacific

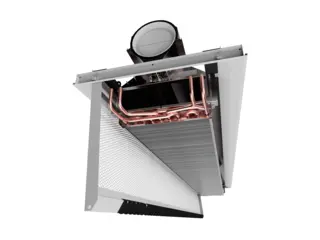

WISE Pacific basiert auf einem modularen Konzept mit drei Kernelementen: einem Luftkanalmodul, einem Kapazitätsmodul und einem Designmodul. Dies bietet maximale Flexibilität sowohl bei der Ausführung als auch bei der Installation.

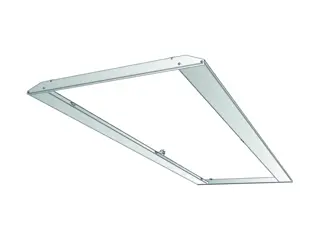

Mit Optionen wie Coandaframe, zusätzlichen SA/EA-Modulen und einer klaren, modernen Ästhetik passt sich WISE Pacific nahtlos an die meisten Projektanforderungen an.

Material

• Das Luftmodul ist aus recyceltem und erneuerbar produziertem verzinktem Stahlblech gefertigt
• Das Kapazitätsmodul (Register) besteht aus Kupfer und Aluminium.
• Das Ausführungsmodul (Frontplatte) ist aus recyceltem und erneuerbar produziertem verzinktem Stahlblech gefertigt und in Wunschfarbe lackiert.

Standardfarbe:

• RAL 9003 Weiß (Signalweiß), Glanzanteil 30 ± 6 %*

Alternative Standardfarben:*

• RAL 7037 Grau (Staubgrau), Glanzanteil 30-40 %
• RAL 9010 Weiß (Reinweiß), Glanzanteil 30-40 %
• RAL 9005 Schwarz (Tiefschwarz), Glanzanteil 30-40 %
• RAL 9006 Silber (Weißaluminium), Glanzanteil 70-80 %
• RAL 9007 Grau (Graualuminium), Glanzanteil 70-80 % Andere Farben auf Anfrage erhältlich

Montage

Der WISE Pacific wird mit vier separat verpackten Halterungen und selbstschneidenden Schrauben geliefert, die mit jedem Gerät mitgeliefert werden. Die vorgestanzten Löcher in jeder Halterung vereinfachen die Befestigungsarbeiten.

Die Halterungen sind so konstruiert, dass sie in jede beliebige Richtung gedreht werden können, je nachdem, welches Aufhängungssystem Sie gewählt haben. Nach innen gedreht bieten die Halterungen eine einfache Installation mithilfe von Montagestreifen. Nach außen gedreht bieten die Halterungen die besten Voraussetzungen für die Aufhängung der Kühlbalken mithilfe von Gewindestangen der Größe M8.

Montagestreifen und Gewindestangen sind nicht im Lieferumfang des Geräts enthalten. Falls Montagevorrichtungen erforderlich sind, können diese separat bestellt werden.

Wasseranschluss

Die Wasserleitungen werden immer an der kurzen Seite des Produkts angebracht.

Verbinden Sie die Wasserleitungen mit Steck- oder Klemmringkupplungen, wenn das Produkt ohne Ventile bestellt wird. Beachten Sie, dass für Klemmringkupplungen Stützhülsen im Inneren der Leitungen erforderlich sind.

Verwenden Sie keine Lötkupplungen, um die Wasserleitungen zu verbinden. Hohe Temperaturen können die vorhandenen Lötverbindungen des Geräts beschädigen.

Flexible Anschlussschläuche für Wasser sind für Flachendrohre und Ventile erhältlich und können separat bestellt werden.
