REACT Paragon

REACT Paragon on ilmastointimoduuli, joka on suunniteltu ensisijaisesti hotelleihin ja sairaalaosastoihin, joissa mukavuus, matalat äänitasot ja huomaamaton asennus ovat tärkeässä asemassa.

Optimoidun jäähdytys-/lämmityspatterin ansiosta REACT Paragon tarjoaa suuren lämmitys- ja jäähdytystehon jopa alhaisilla ilmavirtauksilla ja painehäviöillä. Kompakti korkeus minimoi alaslasketun katon yläpuolella olevan tilan ja mahdollistaa katon maksimikorkeuden esimerkiksi hotellihuoneiden sisäänkäynnin yhteydessä.

Tuotteen takana tuloilmavirtaa säädetään moottoroidulla virtaussäätimellä. Säädin osoittaa myös laitteen nykyisen k-kertoimen, mikä helpottaa käyttöönottoa ja asetetun ilmavirtauksen tarkistusta.

Säädettävä tulo- ja poistoilmasäleikkö
Säädettävät tulo- ja poistoilmasäleiköt varmistavat siistin ja hyvin istuvan siirtymisen seinälle tai katolle. Molemmat säleiköt voidaan säätää niin, että ne sopivat hyvin kattoon ja seinään, ja ne on helppo kiinnittää ruuveilla, jolloin asennus on vakaata ja turvallista.

Kevyt ja helposti huollettava
Rakenne vähentää painoa ja parantaa pääsyä kaikkiin komponentteihin. Se sopii erinomaisesti rakennuksiin, joissa on ahtaat asennustilat, ja saneerausprojekteihin.

Hiljainen ja tehokas

• Suuri induktio takaa erinomaisen ilmanlaadun ja mukavan hallinnan.
• Pieni painehäviö vähentää puhaltimen energiankulutusta.
• Hiljainen toiminta sopii meluherkkiin ympäristöihin.

Valmistettu vastuullisesti

• Laite sisältää terästä, josta vähintään 75 % on kierrätettyä materiaalia.

Koot ja versiot
Laitetta on saatavana kolmea eri pituutta: 800, 1100 ja 1400 mm.

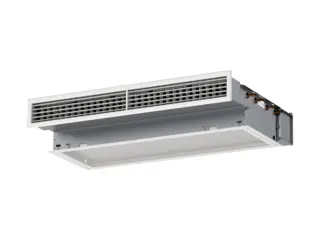

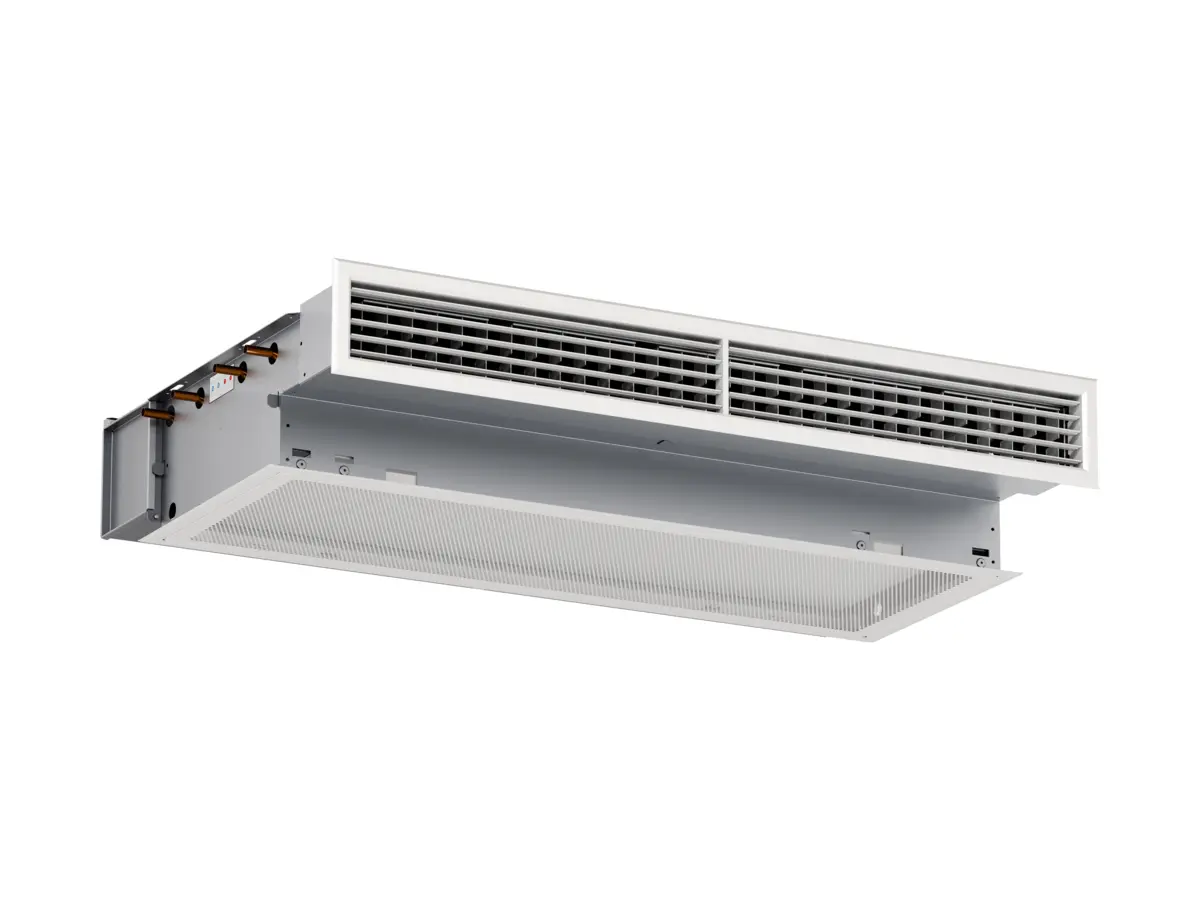

Valinnaiset vesiliitännät oikealla tai vasemmalla puolella tai takana tarjoavat joustavuutta sekä suunnitteluun että asennukseen. Liitäntäkohtaa voidaan mukauttaa putken reititykseen, käytettävissä olevaan asennustilaan ja huoneen asetteluun.

1 400 mm:n REACT Paragon on saatavana sviittimallina, jossa on kaksi ilmaliitäntää. Tämä mahdollistaa suuremman ilmavirran ja tekee tuotteesta erityisen sopivan suurempiin hotellihuoneisiin ja sviitteihin, joissa on suuremmat ilmanvaihtovaatimukset.

REACT Paragon -tuotteessa on integroitu toimilaite ilmavirtauksen säätöä varten, ja se on helppo integroida ulkoisiin kiinteistönhallintajärjestelmiin.

Sillä varmistetaan seuraavat asiat:

• Optimaalinen mukavuus jokaisessa huoneessa tai vyöhykkeessä.
• Pienempi energiankulutus.
• Joustava integrointi rakennusautomatiojärjestelmiin ja huonesäätöjärjestelmiin.
• Tulevaisuusvalmis ja joustava toiminta.

Flow Control
REACT Paragon -tuotteessa on integroitu vaimennin ja toimilaite, jotka säätävät ilmavirtausta jatkuvasti ja varmistavat oikean ilmamäärän. Säätö on paineesta riippumaton ja kompensoi automaattisesti kanavajärjestelmän paineenvaihtelut.

Koska ilmavirtausta säädetään laitteen sisällä sen sijaan, että vastasuuntaan asennettaisiin perinteinen pelti, käytettävissä oleva käyttöpaine säilyy.

Tämä tarkoittaa sitä, että ulkoisen pellin painehäviöt eivät vaikuta haitallisesti laitteen ilman induktio-, jäähdytys- ja lämmitystehoon tai muihin toimintoihin.

Anti Draught Control (ADC)
Anti Draught Controlin (ADC) avulla on mahdollista säätää ja jakaa tuloilmaa oleskelualueen vetovaaran vähentämiseksi.

REACT Paragon on varustettu sekä vaaka- että pystysuuntaisilla ADC-rivoilla, jotka tarjoavat erinomaisen joustavuuden ilmanjakokuvion mukauttamiseksi huoneen pohjasuunnittelun ja nykyisten olosuhteiden mukaan.

• REACT Paragon on valmistettu kierrätetystä ja uusiutuvasti tuotetusta galvanoidusta levyteräksestä (sinkkipinnoitettu).
• Tulo- ja poistoilmasäleikköjä on saatavana useissa eri väreissä.
• Vakioväri:
  • RAL 9003 Signal white, kiiltoaste 30
• Vaihtoehtoiset vakiovärit:
  • RAL 7037 Dusty grey, kiiltoaste 30
  • RAL 9010 Pure white, kiiltoaste 30

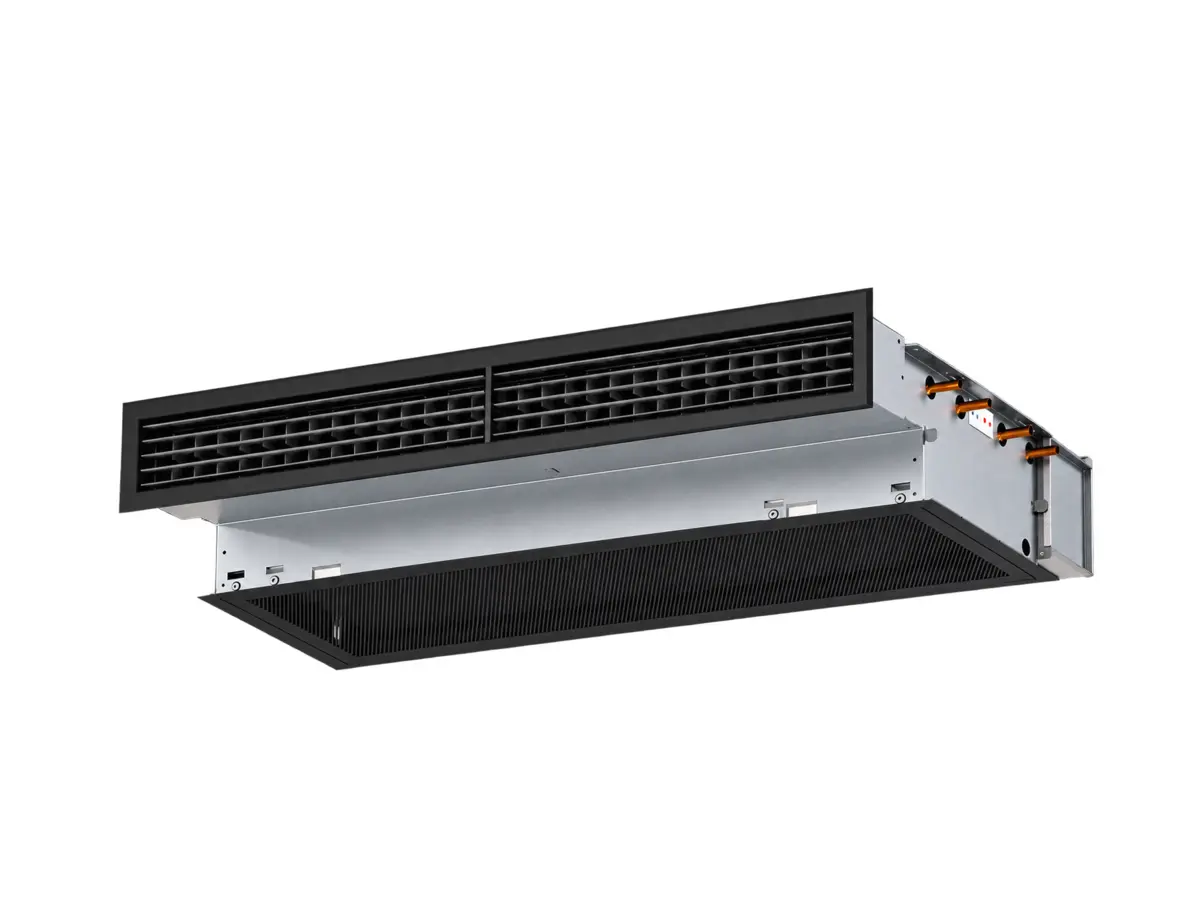

  • RAL 9005 Jet black, kiiltoaste 30
  • RAL 9006 White aluminium, kiiltoaste 70
  • RAL 9007 Grey aluminium, kiiltoaste 70

REACT Paragonissa on kaksi reikää kummallakin lyhyellä puolella ripustusta varten, ja se on kiinnitetty yhdellä kierretangolla kumpaankin reikään. Käytä asennuksessa asennussarjaa, joka sisältää kierretangot, kattokiinnikkeet ja mutterit kaikkiin neljään riippumispisteeseen. Kierretangon pituus alkaen 200 mm.

Katon ja laitteen välisiin pitkiin etäisyyksiin käytetään kierrelukituksella varustettuja kaksinkertaisia kierretankoja. Asennussarja SYST MS M8 tilataan erikseen.

Kun REACT Paragon on asennettu, voit aloittaa työskentelyn ympäröivän kattopinnan parissa. REACT Paragon on suunniteltu sopimaan useimpiin markkinoilla oleviin kattotyyppeihin, kuten T-palkkikattoihin, joissa on laatat, kipsilevykattoihin jne. Aukon tarkat mitat on eritelty erillisissä asennusohjeissa.

Esimerkki VVS AMA:n mukaisesta erittelytekstistä.

PCT.312 Kanavaan liitetyt jäähdytyspalkit.
PTD.4 Kanavaan liitetyt huoneyksiköt lämmitykseen ja jäähdytykseen.
KB XX

REACT Paragon -ilmastointimoduuli integroidulla tuloilmapellillä. Suunniteltu asennettavaksi takareunaan kattoon/seinään seuraavilla toiminnoilla:

• Vesikiertoinen jäähdytys
• Vesikiertoinen lämmitys tai sähkölämmitys.
• Ilmanvaihto.
• ADC-mukavuustoiminto, joka on säädettävissä ±30 astetta.
• Kanavien liittäminen Ø125 mm.
• Integroitu kiertoilma-aukko alaosassa.
• Patteri ja kaikki säätölaitteet, joihin pääsee käsiksi laitteen takaa tai poistoilmasäleikön kautta.
• Helposti puhdistettava.
• Kiinteä mittapiste letkulla.
• Eurovent-sertifioitu.
• Säleikkö vakiovärisellä RAL 9003:lla.
• Paineesta riippumaton ilmavirtasäätö
• Helppo liitäntä BMS:ään, 0–10 V DC, Modbus RTU tai BACnet MS/TP.
