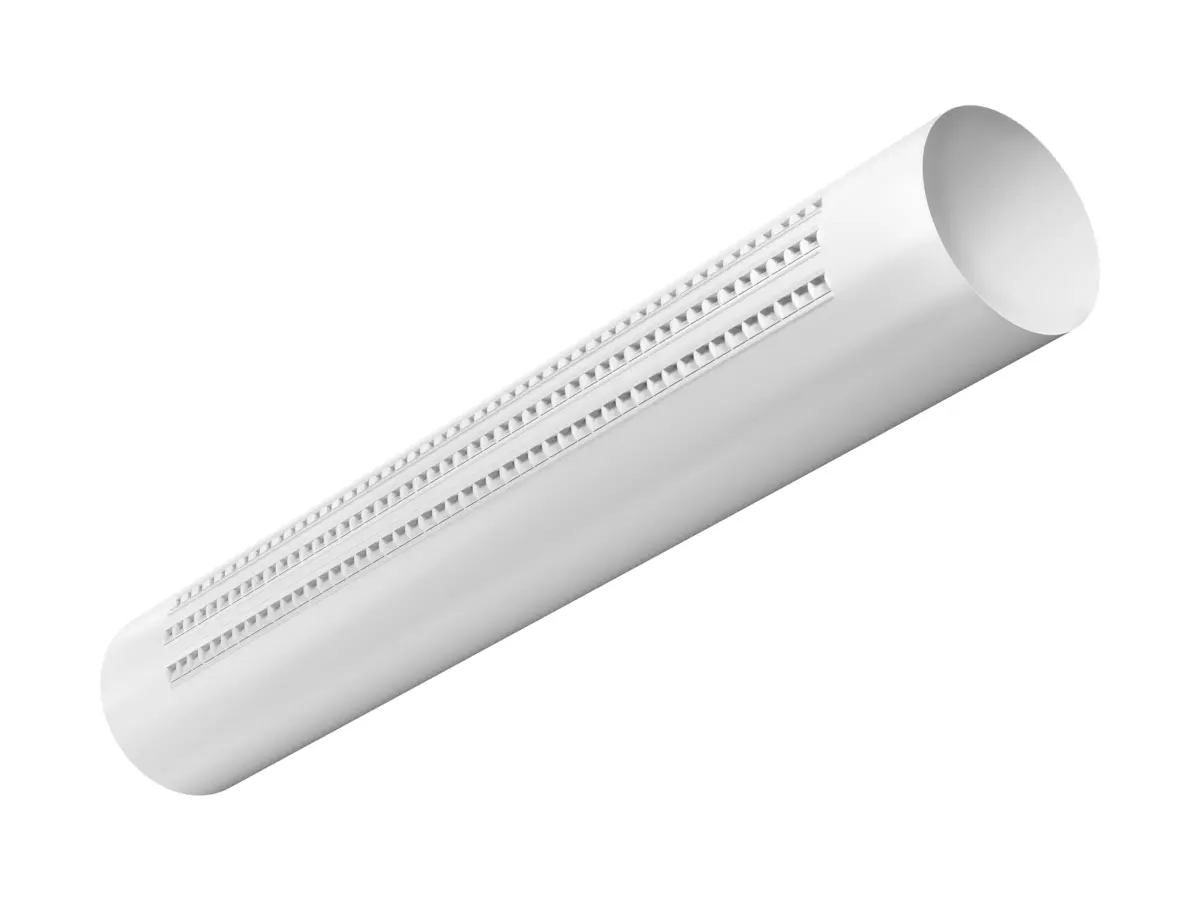

Product view - VZ-AR - Round duct diffuser for supply air

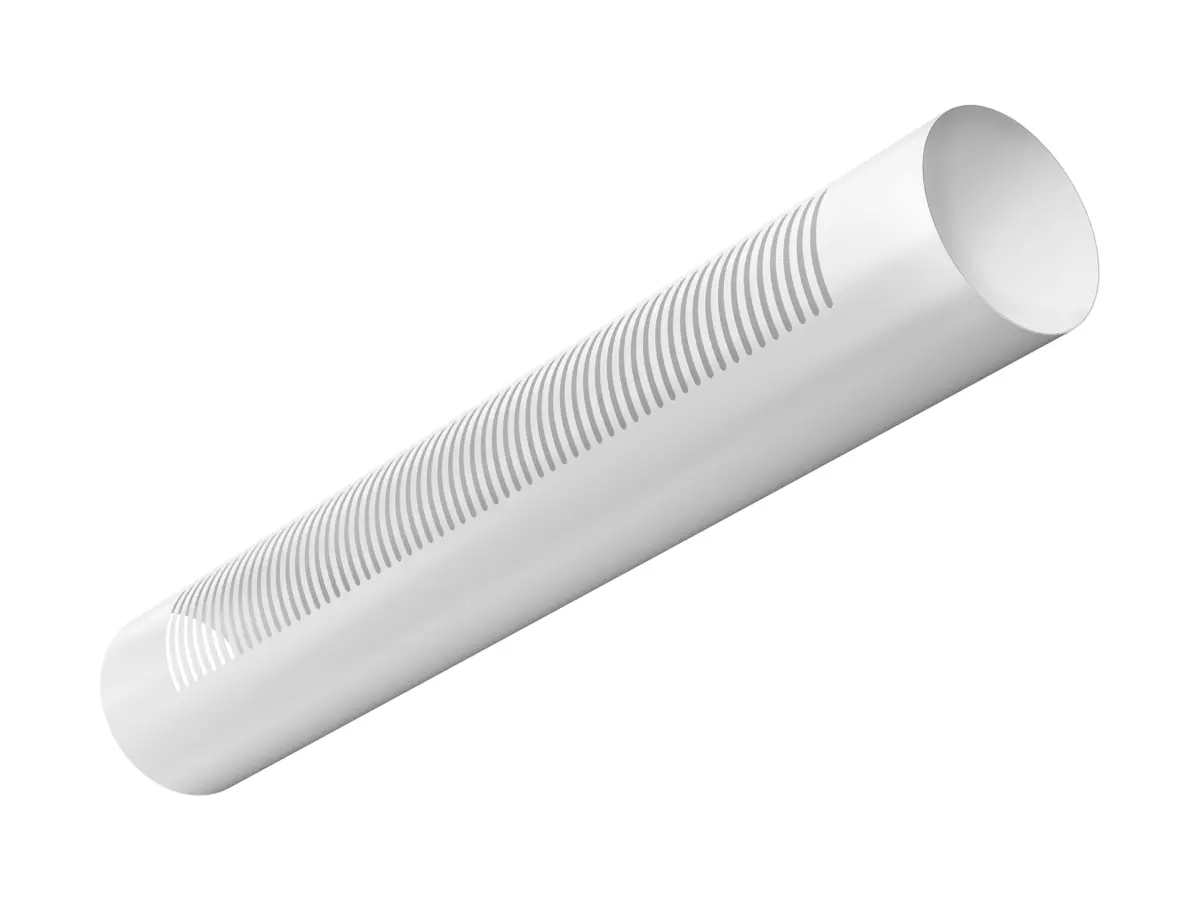

Product view - VZ-AR-AL - Round duct diffuser for extract air

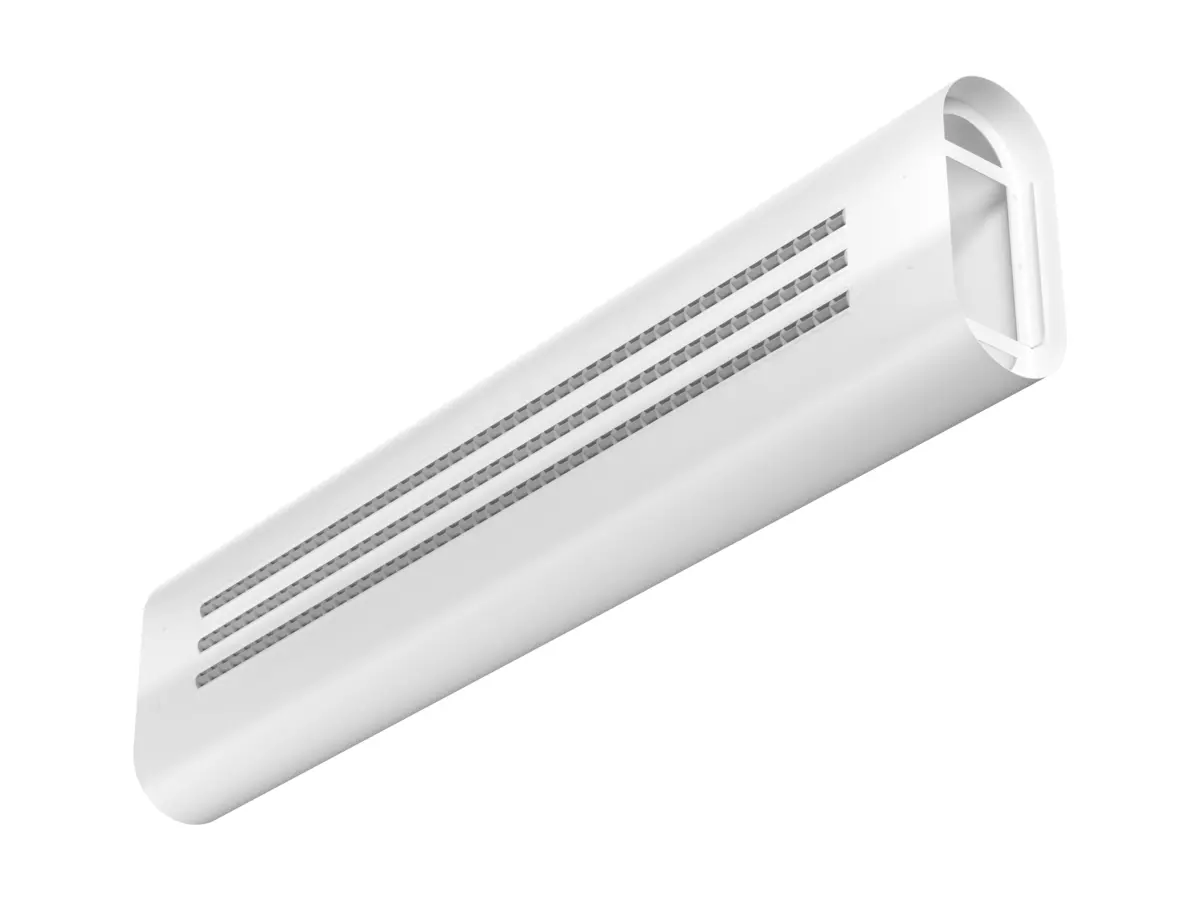

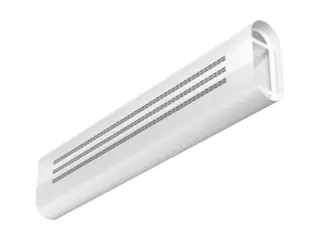

Product view - VZ-OAR - Oval duct diffuser for supply air

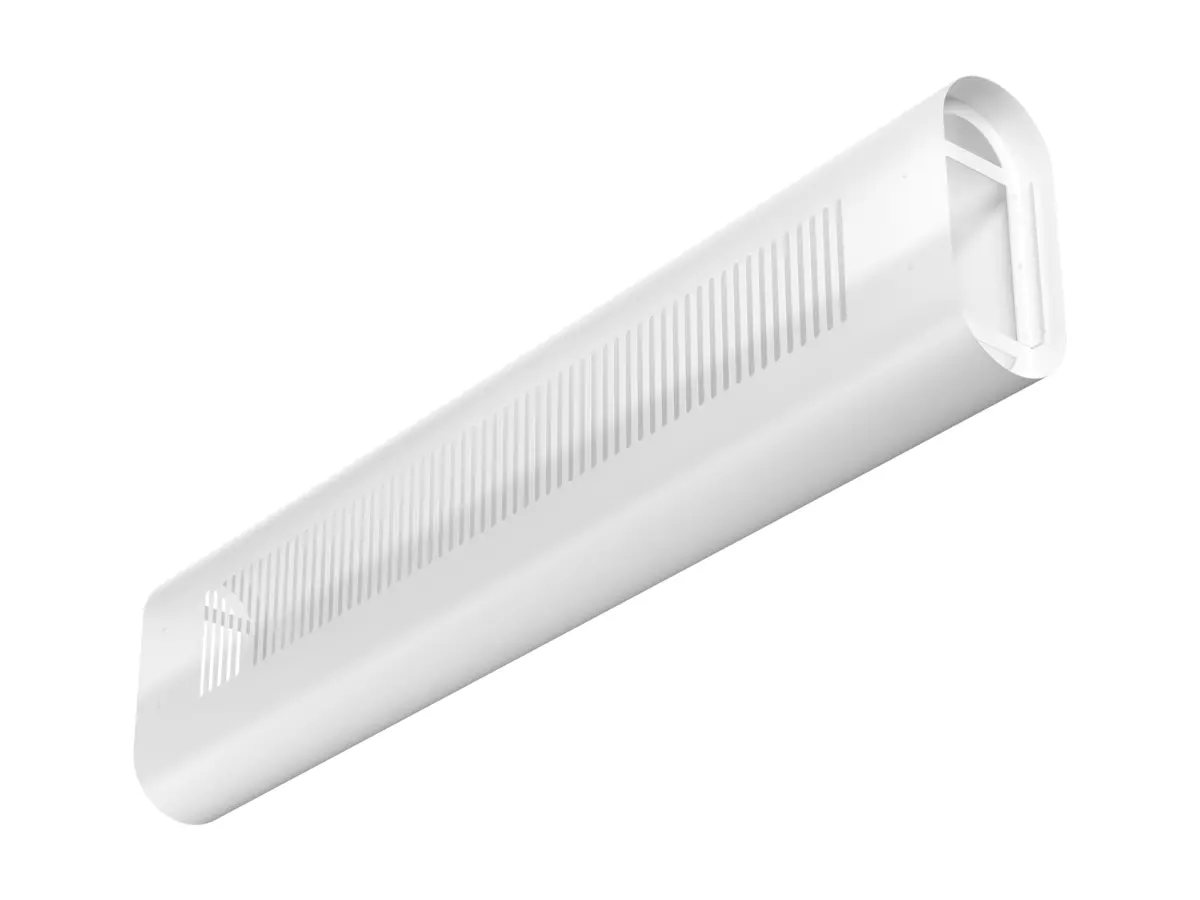

Product view - VZ-OAR-AL - Oval duct diffuser for extract air
VZ-AR
Rohrauslass für Zu- und Abluft
- Längsnahtgeschweißtes Mantelrohr mit in Längsrichtung angeordneten Schlitzen
- Ausführung als Rundrohrauslass VZ-AR oder Ovalrohrauslass VZ-OAR
- Standardmäßig horizontal montiert, kann aber auch als vertikales Standrohr angeordnet werden
- Maximale Anzahl der Schlitze abhängig vom Durchmesser
- Einzeln einstellbare Luftleitwalzen für alle Strahlaustrittsrichtungen über einen Winkel von 180°
- Rohre mit hohem dekorativem Anspruch für den Sichtbereich
- Luftleitelemente aus schlagfestem Kunststoff in 5 Standardfarben
| VZ-AR | |||||
| Rohrlänge LR (mm) | Schlitzlänge A (mm) | Rohrdurchmesser D (mm) | Anzahl der Schlitze | Empfohlener Volumenstrom V | |
| l/s | m3/h | ||||
| 1490 | 1200 | 160 - 800 | 1 | 31 | 112 |
| 160 - 800 | 2 | 62 | 224 | ||
| 200 - 800 | 3 | 93 | 336 | ||
| 224 - 800 | 4 | 124 | 448 | ||
| 224 - 800 | 5 | 156 | 560 | ||
| 250 - 800 | 6 | 187 | 672 | ||
| 355 - 800 | 8 | 249 | 896 | ||
| Mehr Größen und Angaben zu den Rohrdimensionen siehe Produktblatt. | |||||
| VZ-OAR | |||||
| Rohrlänge LR (mm) | Schlitzlänge A (mm) | Rohrdurchmesser B und H (mm) | Anzahl der Schlitze | Empfohlener Volumenstrom V | |
| l/s | m3/h | ||||
| 1490 | 1200 | 350x160 - 1800x500 | 1 | 31 | 112 |
| 350x160 - 1800x500 | 2 | 62 | 224 | ||
| 350x160 - 1800x500 | 3 | 93 | 336 | ||
| 350x160 - 1800x500 | 4 | 124 | 448 | ||
| 500x160 - 1800x500* | 5 | 156 | 560 | ||
| 500x160 - 1800x500* | 6 | 187 | 672 | ||
| 630x150 - 1800x500* | 8 | 249 | 896 | ||
| Mehr Größen und Angaben zu den Rohrdimensionen siehe Produktblatt. *Gilt nicht für den gesamten Größenbereich, mehr Informationen siehe Produktblatt. | |||||
