EAGLE Free

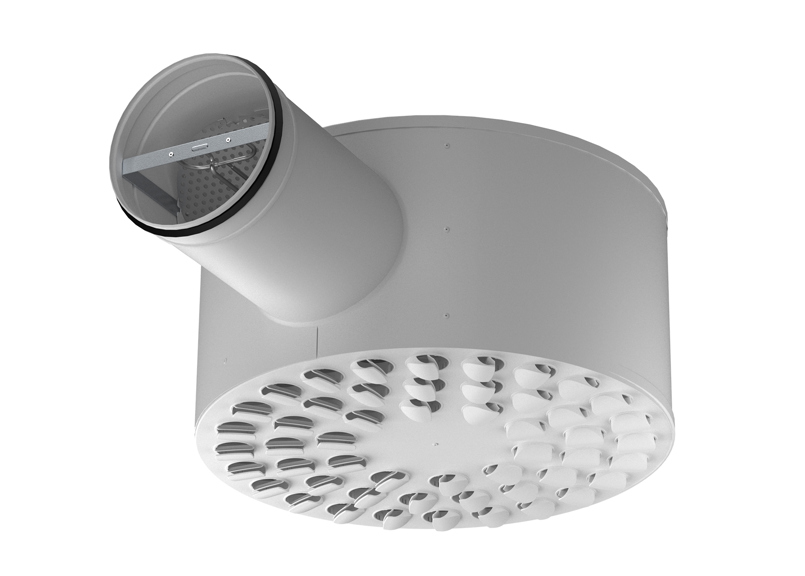

Diffuseur plafonnier circulaire à buses, pour installation suspendue
  • Buses orientables
  • Type de diffusion 100 % réglable
  • Convient pour la diffusion verticale
  • Fonction jet tourbillonnaire
  • Puissant effet d’induction
  • Pour installation dans des locaux sans faux plafonds

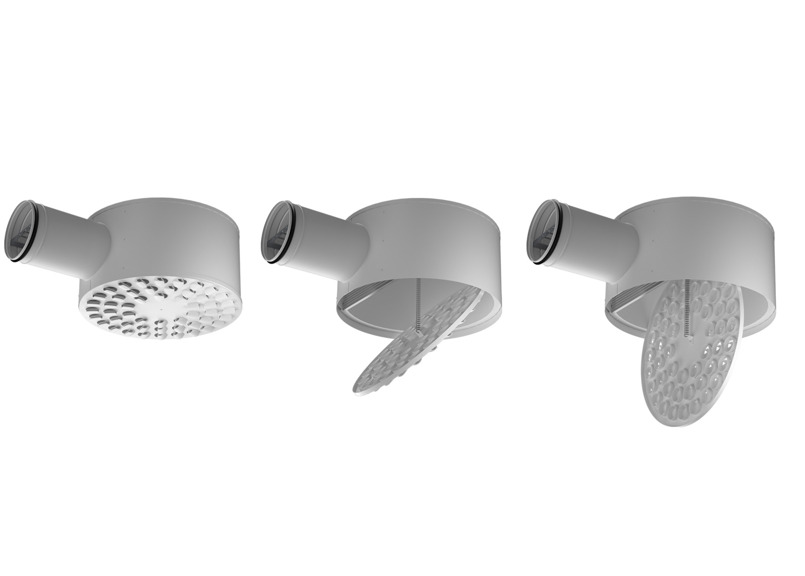

  • Accès aisé
  • Disponible en version galvanisée
  • Couleur standard blanc RAL 9003
    • 5 autres couleurs standard
    • Autres couleurs sur demande

Découvrez les performances du produit en fonction de vos besoins

Calculer

Caractéristiques techniques

DÉBIT D’AIR - NIVEAU SONORE DANS LA PIÈCE (Lp10A) *)

Taille   l/s
EAGLE Free 25 dB (A) 30 dB (A) 35 dB (A)
100 33 40 46
125 55 65 78
160 84 102 125
200 126 150 180
250 160 190 225
315 210 250 295
400 252 300 355

Données présentées pour registre ouvert. Les abaques de dimensionnement montrent des informations concernant la zone de travail complète du produit en termes de pression, de débit et de bruit.

*) Lp10A = Niveau sonore y compris filtre A avec atténuation locale de 4 dB et zone d’absorption locale de 10 m2.

Télécharger les documents

Vous trouverez d’autres documents via notre page de recherche de documents. Les anciennes versions se trouvent dans les archives.

Filtre
Document Article Type de document Taille Format Télécharger
Overview - Diffuseurs Diffuseurs Brochure 3.53MB pdf
Installation, Équilibrage, Maintenance EAGLE Free g Instruction 6.85MB pdf
Guide d’équilibrage 2020:10 - Diffuseurs, VAV/CAV- & volet de réglage Diffuseurs, VAV/CAV- & volet de réglage Instruction 8.05MB pdf
Diffuseur plafonnier circulaire à disques pour installation suspendue EAGLE Free g ProductSheet 6.16MB pdf
Building product declaration EAGLE F Quality 105.38kB pdf
